1型號

CWU—蝸桿在蝸輪之下的圓弧圓柱蝸桿減速器；

CWS—蝸桿在蝸輪之側的圓弧圓柱蝸桿減速器；

CWO—蝸桿在蝸輪之上的圓弧圓柱蝸桿減速器；

WHT—蝸桿可在蝸輪之下、之上、之側的通用型圓弧齒圓柱蝸桿減速器；

WHX—蝸桿在蝸輪之下的圓弧齒圓柱蝸桿減速器

WHS—蝸桿在蝸輪之上的圓弧齒圓柱蝸桿減速器；

WHC—蝸桿在蝸輪之側的圓弧齒圓柱蝸桿減速器

2 中心距

                                                                                       單位：㎜

型號	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
CWU	63	80	100	125	(140)	160	(180)	200	(225)	250	(280)	315	(355)	400	(450)	500
CWS	63	80	100	125	140	160	180	200	225	250	(280)	315	(355)	400	(450)	500
CWO	63	80	100	125	(140)	160	(180)	200	(225)	250	—	—	—	—	—	—

型號	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
WHT	—	80	100	—	—	—	—	—	—	—	—	—	—	—	—	—	—
WHX	65	120	125	150	160	180	200	210	250	(280)	300	320	(360)	400	420	(450)	500
WHS	65	120	125	150	160	180	200	210	250	(280)	300	320	(360)	400	420	(450)	500
WHC	65	120	125	150	160	180	200	210	250	(280)	300	320	(360)	400	420	(450)	500

注：表中加括號的為第二系列。

CWU、CWS、CWO

5

6.3

8

10

12.5

16

20

25

31.5

40

50

63

WHT、WHX、WHS、WHC

8

10

12.5

16

20

25

31.5

40

50

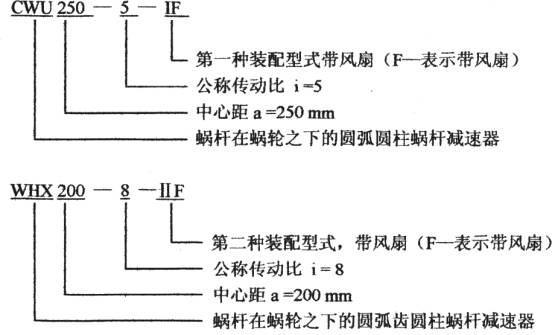

     4 標記示例

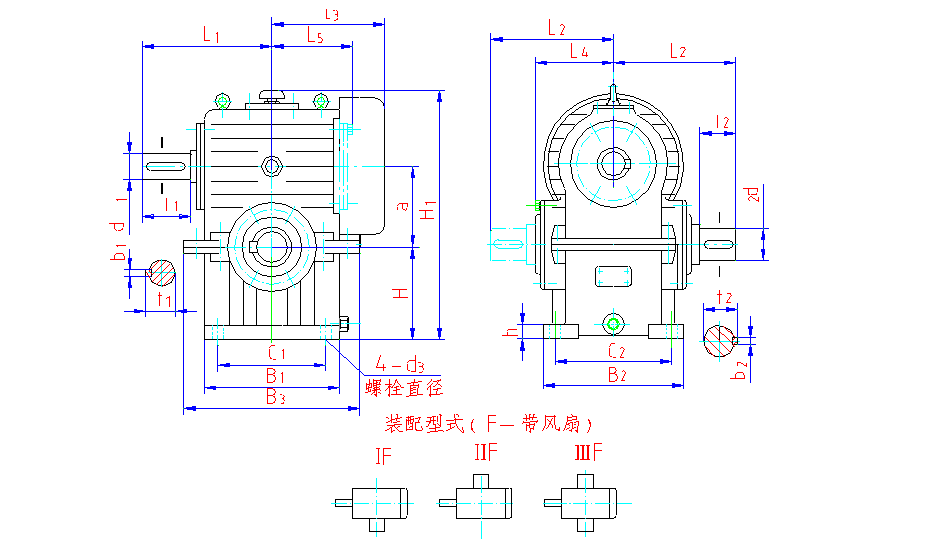

	5 減速器的外形尺寸 5.1圓弧圓柱蝸桿減速器的外形尺寸 5.1.1 CWU63～100的外形尺寸見圖1、表1。 圖1                         表1    單位:mm                                                                               尺寸 型號 a B1 B2 C1 C2 h H H1 d3 i  ≤  12.5 d1 l1 b1 t1 L1 CWU63 63 148 180 115 150 12 54 220 M12 19js6 28 6 21.5 128 CWU80 80 175 200 140 170 15 65 267 M12 24js6 36 8 27 151 CWU100 100 218 230 175 190 15 80 322 M12 28js6 42 8 31 182     尺寸 型號 i ≥   16 d2   l2 b2 t2 L2 L3 L4 重  量 （㎏） d1 l1 b1 t1 L1 CWU63 19 j s 6 28 6 21. 5 128 32 k 6 58 10 35 135 97 70 19. 5 CWU80 24 j s 6 36 8 27 151 38 k 6 58 10 41 143 110 81 28. 5 CWU100 24 j s 6 36 8 27 176 42 k 6 82 12 45 182 130 95 43 5.1圓弧圓柱蝸桿減速器的外形尺寸 5.1.2 CWU125～500的外形尺寸見圖2、表2。 圖2                              表2                                                                                                                  單位：㎜     尺寸 型號 a B1 B2 B3 C1 C2      i≤12.5 i≥16 d2 l2 b2 t2 L2 L3 L4 L5 L6 h H H1 d3 重量（㎏） d1 l1 b1 t1 L1 d1 l1 b1 t1 L1 CWU125 125 260 250 310 220 205 32k6 58 10 35 218 28js6 42 8 31 202 55k6 82 16 59 222 202 133 153 147 30 125 408 M16 92 CWU140 140 285 275 345 230 225 38k6 58 10 41 228 28js6 42 8 31 212 60m6 105 18 64 260 220 144 166 160 30 140 445 M16 120 CWU160 160 325 300 385 230 250 42k6 82 12 45 277 32k6 58 10 35 253 65m6 105 18 69 27, 0 245 156 186 172 35 160 510 M16 145 CWU180 180 350 320 420 260 270 42k6 82 12 45 292 32k6 58 10 35 268 75m6 105 20 79.5 290 260 173 200 182 35 180 560 M20 200 CWU200 200 400 350 465 280 300 48k6 82 14 51.5 324 38k6 58 10 41 300 80m6 130 22 85 325 295 180 235 197 40 200 650 M20 260 CWU225 225 440 380 505 325 325 48k6 82 14 51.5 342 38k6 58 10 41 318 90m6 130 25 95 340 320 193 247 212 40 225 730 M20 320 CWU250 250 510 410 575 370 350 55k6 82 16 59 380 42k6 82 12 45 380 100m6 165 28 106 385 360 209 285 228 45 225 785 M24 395 CWU280 280 570 460 645 420 400 60m6 105 18 64 430 48k6 82 14 407 110m6 165 28 116 405 390 225 312 253 50 250 885 M24 530 CWU315 315 640 530 715 470 445 65m6 105 18 69 470 48k6 82 14 51.5 447 120m6 165 32 127 420 430 242 352 289 50 280 980 M30 700 CWU355 355 730 580 805 540 490 70m6 105 20 74.5 515 55k6 82 16 59 492 130m6 200 32 137 470 480 255 397 315 55 300 1085 M30 910 CWU400 400 790 620 880 620 530 75m6 105 20 79.5 545 60m6 105 18 64 545 150m6 200 36 158 490 515 277 429 335 60 315 1175 M30 1200 CWU450 450 885 680 985 700 580 80m6 130 22 85 625 65m6 105 18 69 600 170m6 240 40 179 560 575 299 484 367 65 355 1310 M36 1660 CWU500 500 1015 750 1115 760 640 90m6 130 25 95 680 70m6 105 20 74.5 655 190m6 280 45 200 640 655 343 549 403 80 400 1450 M36 2330 5.1圓弧圓柱蝸桿減速器的外形尺寸 5.1.3 CWS63～100的外形尺寸見圖3、表3。                                            圖3               表3                                              單位：㎜ 尺寸 型號 a B1 B2 B3 B4 C1 C2 C3 D h h1         i ≤  12.5 d1 l1 b1 t1 L1 CWS63 63 155 245 140 105 125 90 125 190 23 5 19js6 28 6 21.5 128 CWS80 80 180 270 160 110 150 95 145 210 23 5 24js6 36 8 27 151 CWS100 100 220 325 200 125 190 110 185 240 23 5 28js6 42 8 31 182 尺寸 型號        i  ≥ 16 d2 l2 b2 t2 L2 L3 L4 H d3 重  量 （㎏） d1 l1 b1 t1 L1 CWS63 19js6 28 6 21.5 128 32k6 58 10 35 135 97 70 75 M12 19 CWS80 24js6 36 8 27 151 38k6 58 10 41 143 110 81 80 M12   28 CWS100 24js6 36 8 31 176 42k6 82 12 45 182 130 95 95 M12   42.5 5.1圓弧圓柱蝸桿減速器的外形尺寸 5.1.4 CWS125～500的外形尺寸見圖4、表4。 圖4       表4                                                                                     單位：㎜ 尺寸 型號 a D D1 D2 L3 L4 L5 h h1 H  i ≤12.5   i　≥ 16 d2 l2 b2 t2 L2 l3 地腳螺栓 重量 (㎏) d1 l1 b1 t1 L1 d1 l1 b1 t1 L1 d3 n CWS125 125 230 280 320 202 134 125 32 8 132 32k6 58 10 35 218 28js6 42 8 31 202 55k6 82 16 59 222 14 M12 4 95 CWS140 140 260 320 360 220 145 135 32 8 150 38k6 58 10 41 228 28js6 42 8 31 212 60m6 105 18 64 260 15 M16 4 110 CWS160 160 300 360 400 245 157 142 32 8 160 42k6 82 12 45 277 32k6 58 10 35 253 65m6 105 18 69 270 15 M16 4 150 CWS180 180 335 400 440 263 173 160 35 8 175 42k6 82 12 45 292 32k6 58 10 35 268 75m6 105 20 79.5 290 16 M16 4 200 CWS200 200 370 435 480 295 181 180 38 8 190 48k6 82 14 51.5 324 38k6 58 10 41 300 80m6 130 22 85 325 17 M16 4 270 CWS225 225 420 490 540 320 193 180 40 8 205 48k6 82 14 51.5 342 38k6 58 10 41 318 90m6 130 25 95 340 17 M20 4   CWS250 250 470 540 600 360 210 210 40 8 212 55k6 82 16 59 380 42k6 82 12 45 380 100m6 165 28 106 385 17 M20 4 410 CWS280 280 550 640 700 390 226 215 45 8 225 60m6 105 18 64 430 48k6 82 14 51.5 407 110m6 165 28 116 405 17 M24 4 550 CWS315 315 605 700 760 430 242 235 50 10 250 65m6 105 18 69 470 48k6 82 14 51.5 447 120m6 165 32 127 420 17 M24 4 750 CWS355 355 700 805 880 480 256 235 55 10 265 70m6 105 20 74.5 515 55k6 82 16 59 492 130m6 200 32 137 470 17 M30 4 930 CWS400 400 765 875 950 515 278 247 60 10 265 75m6 105 20 79.5 545 60m6 105 18 64 545 150m6 200 36 158 490 24 M30 4 1200 CWS450 450 875 990 1070 565 300 275 65 10 315 80m6 130 22 85 625 65m6 105 18 69 600 170m6 240 40 179 560 24 M36 4 1650 CWS500 500 1000 1100 1180 655 347 300 75 10 375 90m6 130 25 95 680 70m6 105 20 74.5 655 190m6 280 45 200 640 24 M36 6 2190 5.1圓弧圓柱蝸桿減速器的外形尺寸 5.1.5 CWO63～100外形尺寸見圖5、表5。                                                          圖5                     表5                                                 單位：㎜   尺寸 型號   a B1 B2 C1 C2 h H H1 d3     i　　≤   12.5 d1 l1 b1 t1 L1 CWO63 63 148 180 115 150 12 117 245 M12 19js6 28 6 21.5 128 CWO80 80 175 200 140 170 15 145 296 M12 24js6 36 8 27 151 CWO100 100 218 230 175 190 15 180 365 M12 28js6 42 8 31 182   尺寸 型號      i   ≥  16 d2   l2 b2 t2 L2 L3 L4 重量 （㎏） d1 l1 b1 t1 L1 CWO63 19js6 28 6 21.5 128 32k6 58 10 35 135 97 70   19.5 CWO80 24js6 36 8 27 151 38k6 58 10 41 143 110 81 28.5 CWO100 24js6 36 8 27 176 42k6 82 12 45 182 130 95    43 5.1圓弧圓柱蝸桿減速器的外形尺寸 5.1.6 CWO125～250的外形尺寸見圖6、表6。                                                                      圖6                  表6                                                                單位：mm 尺寸 號型 a B1 B2 B3 C1 C2 h H H1 d3 i ≤  12.5  i  ≥  16 d2 l2 b2 t2 L2 L3 L4 L5 重量（㎏） d1 l1 b1 t1 L1 d1 l1 b1 t1 L1 CWO125 125 260 250 310 220 205 30 155 410 M16 32k6 58 10 35 218 28js6 42 8 31 202 55k6 82 16 59 222 202 133 153 98 CWO140 140 285 275 345 230 225 30 195 485 M16 38k6 58 10 41 228 28js6 42 8 31 212 60m6 105 18 64 260 220 144 166 110 CWO160 160 325 300 385 230 250 35 195 510 M16 42k6 82 12 45 277 32k6 58 10 35 253 65m6 105 18 69 270 245 156 186 150 CWO180 180 350 320 420 260 270 35 220 600 M20 42k6 82 12 45 292 32k6 58 10 35 268 75m6 105 20 79.5 290 260 173 200 210 CWO200 200 400 350 465 280 300 , 40 250 655 M20 48k6 82 14 51.5 324 38k6 58 10 41 300 80m6 130 22 85 325 295 188 235 270 CWO225 225 440 380 505 325 325 40 275 700 M20 48k6 82 14 51.5 342 38k6 58 10 41 318 90m6 130 25 95 340 320 193 247 335 CWO250 250 510 410 575 370 350 45 310 820 M24 55k6 82 16 59 380 42k6 82 12 45 380 100m6 165 28 106 385 360 209 285 410 5.2 圓弧齒圓柱蝸桿減速器 5.2.1 WHX65、WHS65, wht80～100的外形尺寸見圖7、表7；WHC65、WHT80～100（在側）的外形尺寸見圖8、表8 圖7 表7       單位:mm                                                                     尺寸 型號  a B B1 B2 B3 C C1 H H1 H2 H3 h L WHX65WHS65 65 145 145 27.5 110 120 65 218 95 225 15 137 WHT80 80 240 182 50 34 210 148 88 279 122 279 14 180 WHT100 100 292 238 68.5 42 250 196 105 338 135 334.5 18 217 尺寸 型號 L1 L2 L3 l l1 d (k5) d1 (k6) d2 b b1 t t1 重量 （㎏） WHX65WHS65 125 90 70 35 40 18 25 12 5 8 20 28 16~18 WHT80 166 111 71 50 53 25 35 12 8 10 28 39.2 25 WHT100 200 133.5 93 70 78 30 45 15 8 14 32.5 48.2 41~43 注：1. WHX65、WHS65型號選用時，裝配型式Ⅰ、Ⅱ?yàn)閃HX65型號，Ⅲ、Ⅳ為WHS65型號； 2. 圖7中示意圖裝配型式為Ⅰ型。 3.表中三種規格皆為草標。 圖8 表8        單位:mm                                                     尺寸 型號  a B B1 B2 B3 C C1 H h L L1 L2 L3 L4 WHC 65 65 265 145 55 — 230 110 80 15 137 127 92 70 85 WHT80 80 244 240 34 38 210 210 105 20 180 168 110 71 110 WHT100 100 317 290 45 80 268 250 118 24 217 202 133.5 95 128 　 尺寸 型號 L5 l l1 l2 l3 d (m5) d1 (m6) d2 b b1 t t1 重量 （㎏） WHC 65 152 35 40 8 2 18 25 M10 5 8 20 28 17 WHT80 152 50 53 10 2 25 35 M10 8 10 28 39.2 25 WHT100 190 70 78 10 2 30 45 M14 8 14 32.5 48.2 40~43 注：1.圖8中示意圖裝配型式為Ⅴ型。     2.表中三種規格皆為草標。 5.2 圓弧齒圓柱蝸桿減速器 5.2.2 WHX120～500的外形尺寸見圖9、表9。                                                                              圖9                               表9                                              單位：㎜ 尺寸 型號 a B B1 B2 B3 C C1 H H1 h L L1 L2 L3 L4 L5 L6  l ll d (m6) d1 （m6） d2 d3 b b1 t t1 重  量 （㎏） WHX120 120 275 260 70 330 215 220 120 390 25 245 255 145 218 161.5 134 152 70 108 35 55 M14 60 10 16 37.8 58.5 95~100 WHX125 125 270 270 70 330 210 230 125 400 30 235 235 145 225 159 134 157 58 82 35 55 M16 60 10 16 37.8 58.5 93~103 WHX150 150 320 300 80 385 250 250 150 480 30 294 272 165 260 191.5 151.5 167 90 108 40 65 M18 75 12 18 42.8 68.9 WHX160 160 330 310 80 400 250 260 160 505 35 290 290 165 265 189 154 177 82 105 40 65 M20 75 12 18 42.8 68.9 140~157 WHX180 180 385 335 90 470 305 285 180 574 35 375 295 180 314 233 169 185 70 102 45 70 M18 75 14 20 49 77.4 210~230 WHX200 200 430 360 95 520 330 310 200 628 40 360 345 195 365 266 184 202 82 130 50 80 M20 85 16 24 53.5 85 290~316 WHX210 210 440 385 95 525 350 325 200 651.5 40 390 375 200 370 275 191 214.5 110 168 50 80 M22 85 16 24 53.5 85 280~320 WHX250 250 510 420 105 600 410 360 220 748.5 45 450 395 220 430 314 211 235 130 168 60 90 M22 95 18 24 63.9 95 400~440 WHX280 280 610 470 110 700 480 400 250 838 50 485 430 245 485 367 233 260 105 165 60 100 M24 110 18 28 63.9 105.7 535~600 WHX300 300 630 480 115 740 510 410 260 900.5 50 540 465 250 520 385 236 265 140 208 70 100 M28 110 20 28 74.2 105.7 604~693 WHX320 320 680 520 120 780 550 440 280 953 50 525 455 265 525 402 256 285 105 165 70 110 M30 120 20 32 74.2 116.5 725~810 WHX360 360 740 530 125 850 620 460 300 1060 55 630 500 270 565 440 265 290 170 208 80 120 M28 130 24 32 85 126.5 850~915 WHX400 400 820 610 135 920 660 520 320 1155 60 630 525 300 605 478 291 331 130 200 80 130 M30 140 24 36 85 137.2 1320~1470 WHX420 420 850 585 140 960 720 515 340 1215 60 685 550 300 665 516 295 313 170 238 90 140 M28 150 24 36 95 147.2 1350~1500 WHX450 450 910 670 150 1030 730 570 355 1295 65 680 560 325 670 528 319 363 130 200 80 150 M36 160 24 40 85 158.5 1670~1860 WHX500 500 1000 730 165 1120 810 620 400 1435 75 730 625 355 725 575 348 393 130 240 90 170 M36 180 24 40 95 178.5 2160~2410  注：表中WHX125、160、200、280、320、400、450、500為JB2318，其余為草標產品。 5.2 圓弧齒圓柱蝸桿減速器 5.2.3 WHS120～500的外形尺寸見圖10、表10                                                      圖10                                                表10                                        單位：mm    尺寸 型號 a B B1 B2 B3 C C1 H H1 h L L1 L2 L3 L4 L5  l ll d (m6) d1 (m6) d2 d3 b b1 t t1 重  量 （㎏） WHS120 120 275 230 70 330 215 190 160 406 25 245 255 145 218 161.5 134 70 108 35 55 M14 60 10 16 37.8 58.5 95~100 WHS125 125 270 230 70 330 210 190 160 416 30 235 235 145 225 159 134 58 82 35 55 M16 60 10 16 37.8 58.5 93~104 WHS150 150 320 260 80 380 250 210 200 495.5 30 294 272 165 260 191.5 151.5 90 108 40 65 M18 75 12 18 42.8 68.9 143~155 WHS160 160 330 270 80 400 250 220 200 510 35 290 290 165 265 189 154 82 105 40 65 M20 75 12 18 42.8 68.9 148~164 WHS180 180 385 290 90 470 305 240 230 575 40 375 295 180 309 233 169 70 102 45 70 M18 75 14 20 49 77.4 210~230 WHS200 200 430 320 95 520 330 270 250 643 40 360 345 195 365 266 184 82 130 50 80 M20 85 16 24 53.5 85 298~322 WHS210 210 440 330 95 525 350 270 270 673.5 40 390 375 200 370 275 191 110 168 50 80 M22 85 16 24 53.5 85 285~320 WHS250 250 510 370 105 600 410 310 310 768.5 40 450 395 220 430 314 211 130 168 60 90 M22 95 18 24 63.9 95 420~460 WHS280 280 610 410 110 700 480 340 320 839 50 485 430 245 485 367 233 105 165 60 100 M24 110 18 28 63.9 105.7 560~725 WHS300 300 630 410 115 740 510 340 350 906 40 540 465 250 520 385 236 140 208 70 100 M28 110 20 28 74.2 105.7 650~742 WHS320 320 680 460 120 780 550 380 355 951 50 525 455 265 525 402 256 105 165 70 110 M30 120 20 32 74.2 116.5 740~825 WHS360 360 740 460 125 850 620 390 400 1035 45 630 500 270 565 440 265 170 208 80 120 M28 130 24 32 85 126.5 880~960 WHS400 400 820 540 135 920 660 450 450 1173 60 630 525 300 605 478 291 130 200 80 130 M30 140 24 36 85 137.2 1305~1425 WHS420 420 850 520 140 960 720 440 460 1208 50 685 550 300 665 516 295 170 238 90 140 M28 150 24 36 95 147.2 1365~1500 WHS450 450 910 590 150 1030 730 490 500 1312 65 680 560 325 670 528 319 130 200 80 150 M36 160 24 40 85 158.5 1650~1830 WHS500 500 1000 640 165 1120 810 530 560 1460 75 730 625 355 725 575 348 130 240 90 170 M36 180 24 40 95 178.5 2070~2300 注：表中WHS125、160、200、280、320、400、450、500為JB2318，其余為草標產品。 5.2 圓弧齒圓柱蝸桿減速器 5.2.4 WHC120～500的外形尺寸見圖11、表11                                                             圖11              表11                                                               單位：mm  尺寸 型號 a D D1 D2 H h h1 L L1 L2 L3 L4 L5  l ll l2 l3 d （m6） d1 (m6) d2 b b1 t t1 重  量 （㎏） WHC120 120 330 290 240 140 18 8 245 257 140.5 218 117.5 90 70 110 14 2 35 55 M10 10 16 37.8 58.5 91~95 WHC125 125 330 290 240 140 20 8 235 237 140 225 125.5 95 58 84 14 2 35 55 M12 10 16 37.8 58.5 91~100 WHC150 150 400 360 300 160 22 8 294 274 161 255 136.5 100 90 110 14 2 40 65 M14 12 18 42.8 68.9 142~155 WHC160 160 410 370 310 165 25 8 290 292 161 265 140.5 105 82 107 15 2 40 65 M16 12 18 42.8 68.9 147~163 WHC180 180 465 425 360 185 26 8 375 298 181.5 309 148 110 70 105 15 2 45 70 M14 14 20 49 74.2 190 WHC200 200 490 450 390 200 30 10 360 347 207 365 168 130 82 132 15 2 50 80 M16 16 24 53.5 85 284~308 WHC210 210 540 490 415 210 30 10 390 377 212.5 370 174 130 110 170 15 2 50 80 M18 16 24 53.5 85 270~305 WHC250 250 620 570 490 230 35 10 450 397 224 430 193 145 130 170 17 2 60 90 M18 18 24 63.9 95 390~420 WHC280 280 690 630 545 240 38 10 485 432 235 485 213 195 105 167 17 2 60 100 M24 18 28 63.9 105.7 565~630 WHC300 300 750 690 600 270 40 10 540 467 238 520 215 210 140 210 17 2 70 100 M22 20 28 74.2 105.7 712~787 WHC320 320 770 710 620 260 40 12 525 457 258 525 235 220 105 167 17 2 70 110 M24 20 32 74.2 116.5 750~835 WHC360 360 900 830 720 300 45 12 630 502 265 565 245 225 170 210 17 2 80 120 M28 24 32 87 126.5 970~1000 WHC400 400 970 890 780 300 50 12 630 527 293 605 270 250 130 202 17 2 80 130 M30 24 36 85 137.2 1330~1450 WHC420 420 1000 930 820 325 50 15 685 552 301 665 267.5 255 170 240 17 2 90 140 M28 24 36 97 147.2 1430~1500 WHC450 450 1090 1000 880 340 55 15 680 562 321 670 298 280 130 202 24 2 80 150 M36 24 40 85 158.5 1675~1855 WHC500 500 1190 1100 980 370 65 15 730 627 350 725 323 300 130 242 24 2 90 170 M30 24 40 95 178.5 2190~2420 注：表中WHC125、160、200、280、320、400、450、500為JB2318，其余為草標產品。 6.1 圓弧圓柱蝸桿減速器的額定輸入功率P1（KW）和額定輸出扭距T2（N.m）見表12。 表12   公 稱 傳 動比 i 輸 入 轉 速 n1 (r/min) 中心距a（mm） 63 80 100 125 140 160 180 200 225 250 280 315 355 400 450 500 型   號                             CWU、CWS、(CWO)   額定輸入功率P1（KW），額定輸出扭距T2（N.m）     5 1500    P1 3.5 6.388 15.74 25.22 — 44.68 — 64.90 — 98.44 — 141.9 — 202.4 — —    T2 107 180 450 730 — 1300 — 1900 — 2900 — 4200 — 6000 — — 1000    P1 2.978 4.871 12.6 21.28 — 35.59 — 53.68 — 91.75 — 135.7 — 193.6 — —    T2 123 205 540 920 — 1550 — 2350 — 4050 — 6000 — 8600 — — 750    P1 2.577 4.211 9.881 16.4 — 27.73 — 43.06 — 78.56 — 126.4 — 185.9 — —    T2 141 235 560 940 — 1600 — 2500 — 4600 — 7400 — 11000 — — 500    P1 2.120 3.367 7.14 11.64 — 19.81 — 31.23 — 56.14 — 104.2 — 169.4 — —    T2 173 280 600 990 — 1700 — 2700 — 4900 — 9150 — 15000 — —     6.3 1500    P1 3.198 5.505 13.11 21.37 27.51 38.4 48.46 55.38 69.18 83.77 102.5 121.7 150.5 185 — —    T2 114 200 485 800 960 1450 1700 2100 2450 3200 3650 4670 5370 7500 — — 1000    P1 2.422 4.331 11.1 17.96 24.97 31.03 43.85 49.95 64.08 78.53 95.58 114.4 145.3 172.5 — 189.9    T2 127 235 610 1000 1300 1750 2300 2750 3400 4500 5100 6580 7770 10500 — 12000 750    P1 2.09 3.594 8.646 19.57 24.73 34.5 37.27 56.95 69.81 88.76 107.2 134.8 166.5 — 183.9    T2 146 260 630 1050 1350 1850 2400 2800 4000 5300 6300 8200 9590 13500 — 15500 500    P1 1.706 2.955 6.192 10.47 13.65 17.08 24.62 26.64 41.03 50.37 67.32 83.58 112.5 148.1 — 162.7    T2 176 315 670 1150 1400 1900 2550 3000 4300 5700 7100 9540 11990 18000 — 20500 續表12 公 稱 傳 動 比 i 輸 入 轉 速 n1 (r/min) 中心距a（mm） 63 80 100 125 140 160 180 200 225 250 280 315 355 400 450 500 型   號                             CWU、CWS、(CWO)   額定輸入功率P1（KW），額定輸出扭距T2（N.m）     8 1500    P1 2.932 4.866 9.444 17.01 24.25 28.44 43.51 48.25 61.38 73.84 91.68 113.6 136.0 166.1 — —    T2 127 230 455 830 1050 1450 1900 2400 2700 3700 4050 5720 6040 8400 — — 1000    P1 2.255 3.908 8.364 13.55 21.7 24.95 39.1 43.65 56.13 67.78 84.52 104.8 126.7 158.2 174.1 —    T2 146 275 600 990 1400 1900 2550 3250 3700 5100 5600 7910 8440 12000 12500 — 750    P1 1.962 3.334 7.375 12.93 16.96 21.31 30.67 35.01 50.44 62.32 77.46 95.18 114.0 148.9 162.4 —    T2 168 310 700 1250 1450 2150 2650 3450 4400 6200 6800 9540 10070 15000 15500 — 500    P1 1.647 2.714 5.581 9.322 12.25 15.42 21.93 25.38 35.91 44.7 61.33 79.99 101.7 129.6 147.3 —    T2 209 375 780 1350 1550 2300 2800 3700 4650 6600 8000 11920 13420 19500 21000 —   10 1500    P1 2.34 4.056 8.426 14.16 17.3 24.5 32.1 42.1 50.79 59.13 73.68 94.55 140.2 146.2 — —    T2 132 235 500 850 1050 1500 1850 2600 3250 3800 4750 5910 7480 9200 — — 1000    P1 1.8 3.205 7.450 12.78 16.05 21.96 28.62 37.06 43.94 51.10 64.39 87.71 112.4 138.1 162.2 176.0    T2 150 275 600 1150 1450 2000 2450 3400 4200 4900 6200 8200 10550 13000 14500 16500 750    P1 1.594 2.729 6.243 10.54 12.95 17.41 23.73 28.83 35.14 46.40 57.94 80.74 100.2 132.0 156 164.1    T2 170 310 730 1250 1550 2100 2700 3500 4450 5900 7400 10010 12470 16500 18500 20500 500    P1 1.272 2.203 4.561 7.714 9.355 12.88 16.96 20.87 26.4 35.62 45.57 64.70 82.81 118.1 137.8 147.4    T2 209 370 790 , 1350 1, 650 2300 2850 3750 4950 6700 8600 11920 15340 22000 24500 27500     12.5 1500    P1 2.036 3.534 6.813 11.27 14.74 19.32 25.36 32.62 42.61 52.23 71.95 79.91 105.1 130.4 — —    T2 137 240 475 800 1000 1400 1800 2450 3050 3850 5200 6100 8050 10000 — — 1000    P1 1.594 2.84 5.782 9.919 13.36 17.63 23.21 29.04 38.43 47.23 66.84 73.88 96.65 127.1 152.5 183.3    T2 159 285 600 1050 1350 1900 2450 3250 4100 5200 7200 8300 11030 14500 17000 20500 750    P1 1.37 2.432 5.189 8.946 11.91 15.38 21.05 24.93 35.26 44.42 62.16 69.26 91.39 118.3 141.2 174.3    T2 182 325 710 1250 1600 2200 2950 3700 5000 6500 8900 10500 13900 18000 21000 26000 500    P1 1.126 1.967 4.084 6.794 9.104 11.16 16.00 17.6 27.75 32.91 45.05 55.40 76.37 101.3 126.2 157.3    T2 223 390 830 1400 1800 2350 3300 3850 5800 7100 9500 12400 17200 23000 28000 35000  續表12 公 稱 傳 動 比 i 輸 入 轉 速 n1 (r/min) 中心距a（mm） 63 80 100 125 140 160 180 200 225 250 280 315 355 400 450 500 型   號                             CWU、CWS、(CWO)   額定輸入功率P1（KW），額定輸出扭距T2（N.m）     16 1500    P1 1.728 3.019 6.682 11.06 13.63 19.62 23.11 33.22 39.52 46.71 57.25 77.7 94.45 124.2 — —    T2 137 250 570 960 1200 1750 2200 3000 3700 4250 5400 7150 8920 11500 — — 1000    P1 1.359 2.375 5.733 9.651 12.26 16.27 19.81 25.78 30.89 41.99 51.16 72.91 86.88 115.4 127.4 151.4    T2 159 290 730 1250 1600 2150 2800 3450 4300 5700 7200 10020 11990 16000 18000 21500 750    P1 1.17 2.023 4.61 7.871 9.877 12.97 15.6 20.64 26.61 37.26 45.01 65.59 83.95 106.4 122.6 142.9    T2 182 325 770 1350 1700 2250 2900 3650 4900 6700 8400 11920 15340 19500 23000 27000 500    P1 0.963 1.664 3.369 5.677 6.93 9.124 11.397 14.868 18.69 27.11 33.09 47.75 61.95 86.09 109.3 128.2    T2 223 400 830 1400 1750 2350 3150 3900 5100 7200 9100 12880 16780 23500 30500 36000     20 1500    P1 1.677 2.68 5.000 8.592 11.05 15.12 19.39 24.97 31.94 41.91 51.71 62.42 80.82 98.76 — —    T2 164 285 550 970 1200 1750 2150 2950 3600 5000 5900 7540 9300 12000 — — 1000    P1 1.329 2.094 4.303 7.77 9.301 13.05 16.7 21.97 27.09 37.65 46.95 58.25 75.23 90.92 120.8 142.0    T2 191 330 700 1250 1500 2250 2750 3850 4550 6700 8000 10490 12950 16500 22000 26000 750    P1 1.147 1.825 3.753 6.915 8.694 11.45 14.75 18.14 24.38 34.87 43.07 52.03 69.41 83.01 113.6 131.5    T2 219 380 810 1500 1850 2600 3200 4200 5400 8200 9700 12400 15820 20000 27500 32000 500    P1 0.873 1.466 2.713 5.241 6.478 8.618 10.81 13.18 18.06 25.45 31.64 40.69 54.29 72.97 99.09 118.1    T2 246 450 850 1650 2000 2850 3450 4500 5900 8800 10500 14310 18220 26000 35500 42500       25 1500    P1 1.205 2.152 3.943 6.526 8.323 11.82 14.19 18.38 22.32 30.80 38.03 51.46 67.70 83.69 — —    T2 141 275 500 890 1150 1600 2050 2650 3300 4500 5600 7340 10070 12500 — — 1000    P1 1.012 1.778 3.408 5.332 6.796 10.42 12.09 16.44 19.86 27.53 35.05 44.90 60.58 74.13 90.13 91.7    T2 178 340 640 1100 1400 2100 2600 3500 4350 6000 7700 9540 13420 16500 20500 20500 750    P1 0.824 1.516 2.821 4.877 6.108 9.484 11.129 14.76 17.95 25.08 31.69 42.47 57.17 69.46 84.46 85.55    T2 191 380 700 1300 1650 2500 3150 4150 5200 7200 9200 11920 16780 20500 25500 25500 500    P1 0.600 1.164 1.995 3.575 4.403 6.831 8.050 11.65 14.05 20.11 25.81 35.78 46.72 60.79 74.00 78.62    T2 205 435 730 1400 1750 2650 3350 4800 6000 8500 11000 14780 20140 26500 33000 34500  續表12   公 稱 傳 動 比 i 輸 入 轉 速 n1 (r/min) 中心距a（mm） 80 100 125 140 160 180 200 225 250 280 315 355 400 450 500 型   號                             CWU、CWS、(CWO)   額定輸入功率P1（KW），額定輸出扭距T2（N.m）     31.5 1500    P1 1.054 1.809 4.267 7.208 8.413 12.14 14.47 21.53 24.69 28.73 35.02 50.41 65.58 — — —    T2 146 260 650 1100 1350 2000 2550 3600 4300 4900 6200 8780 11500 — — — 1000    P1 0.829 1.445 3.385 5.730 6.738 9.825 11.13 16.47 18.48 25.65 30.75 46.24 58.96 74.43 95.59 117.0    T2 168 305 770 1300 1600 2250 2900 3700 4800 6500 8100 11920 15340 19500 26000 33000 750    P1 0.689 1.223 2.688 4.548 5.473 7.469 8.868 11.95 14.91 21.21 25.35 36.44 48.81 68.04 82.46 109.0    T2 187 340 790 1350 1700 2350 3000 3850 5000 7000 8800 12400 16780 23500 29500 40500 500    P1 0.581 1.021 1.975 3.284 3.879 5.332 6.568 8.7 10.93 15.30 18.47 26.79 34.13 48.87 60.39 79.15    T2 228 410 840 1400 1750 2450 3250 4100 5400 7400 9300 13350 17260 25000 32000 43500     40 1500    P1 1.015 1.634 3.216 5.451 6.917 9.506 11.77 15.87 20.10 26.95 33.33 40.55 55.49 67.48 — —    T2 173 300 620 1100 1350 2000 2450 3450 4300 6000 7100 9160 11990 15500 — — 1000    P1 0.780 1.277 2.185 4.670 5.889 8.384 10.35 13.24 17.18 22.99 29.94 37.26 49.51 63.11 81.63 99.56    T2 196 345 790 1400 1700 2600 3150 4200 5400 7800 9400 12400 15820 21500 28000 34500 750    P1 0.704 1.095 2.346 4.159 5.222 6.691 8.296 10.709 14.08 19.78 24.15 32.39 40.79 57.84 74.94 93.04    T2 228 390 870 1600 1950 2200 3300 4450 5800 8500 10000 14310 17260 26000 34000 42500 500    P1 0.554 0.884 1.676 3.053 3.770 4.984 6.147 7.662 10.48 14.46 18.34 23.85 30.06 44.58 56.40 70.53    T2 259 455 920 1700 2050 2900 3550 4650 6300 9000 11000 15260 18700 29500 37500 47500     50 1500    P1 0.787 1.430 2.550 4.226 5.339 7.295 8.872 12.07 14.44 20.33 25.42 32.07 43.13 53.65 — —    T2 159 310 570 990 1300 1800 2300 3100 3900 5300 6900 8580 11990 15000 — — 1000    P1 0.641 1.144 2.182 3.606 4.439 6.441 7.795 10.48 13.36 18.10 22.34 29.83 39.61 49.63 61.38 65.33    T2 191 360 720 1250 1600 2350 3000 4000 5300 7000 9000 11920 16300 20500 26000 28000 750    P1 0.525 0.966 1.766 3.221 3.839 5.829 6.992 9.088 11.38 16.18 20.76 27.24 36.30 45.94 57.13 60.92    T2 205 405 760 1450 1800 2750 3500 4450 5900 8200 11000 14300 19660 25000 32000 34500 500    P1 0.395 0.730 1.250 2.300 2.803 4.326 5.131 6.790 8.235 12.61 15.77 21.44 28.74 38.14 47.08 54.19    T2 223 455 790 1500 1900 2950 3700 4850 6200 9200 12000 16220 22530 30500 39000 45500  續表12 公 稱 傳 動 比 i 輸 入 轉 速 n1 (r/min) 中心距a（mm） 63 80 100 125 140 160 180 200 225 250 280 315 355 400 450 500 型   號                             CWU、CWS、(CWO)   額定輸入功率P1（KW），額定輸出扭距T2（N.m）     63 1500    P1 — 1.175 1.850 3.332 4.452 5.650 7.709 9.966 13.17 15.31 20.20 25.06 33.84 45.41 — —    T2 — 280 470 890 1200 1650 2250 3000 3900 4600 6100 7820 10550 14500 — — 1000    P1 — 0.865 1.442 2.488 3.394 4.22 6.399 7.787 11.57 13.39 20.37 22.77 31.32 42.56 50.59 64.58    T2 — 300 530 970 1350 1800 2750 3400 5000 5900 8100 10490 14380 20000 24000 31000 750    P1 — 0.709 1.208 2.147 2.889 3.691 5.141 6.825 9.659 11.60 15.45 20.40 29.52 37.78 47.20 59.58    T2 — 325 580 1100 1500 2050 2900 3900 5500 6700 9100 12400 17740 23500 29500 38000 500    P1 — 0.574 0.945 1.701 2.281 2.878 4.251 5.302 7.260 8.564 11.85 15.84 21.75 28.77 35.93 46.28    T2 — 390 660 1250 1700 2300 3400 4400 6000 7200 10000 13830 19180 26000 33000 43500   6.2 圓弧齒圓柱蝸桿減速器的額定輸入功率P1（KW）和額定輸出扭距T2（N.m）見表13。 表13 公 稱 傳 動 比 i 輸 入 轉 速 n1 (r/min) 中心距a（mm） 65 80 100 120 125 150 160 180 200 210 250 280 300 320 360 400 420 450 500 型   號                             WHT、WHX、WHS、WHC   額定輸入功率P1（KW），額定輸出扭距T2（N.m）       8 1500    P1 1.66 2.23 4.23 7.23 10.1 13.4 19.9 19.7 29.8 31.5 52.4 54.4 68.9 70.4 94 110 161 — —    T2 78 102 195 335 493 622 976 980 1470 1480 2470 2480 3156 3320 4596 5210 8130 — — 1000    P1 1.21 1.7 3.06 5.28 8.0 9.77 16.1 14.4 24.7 22.9 37.8 50.5 57.4 64.4 89.6 103 117 128 163    T2 85 115 209 364 577 678 1180 1070 1830 1600 2650 3450 4030 4560 6330 7310 8850 9450 11600 750    P1 0.99 1.35 2.46 4.22 6.6 7.76 13.4 11.2 20.8 18.0 29.3 44.3 46.2 57.9 70.0 94.6 91.7 119 154    T2 91 121 223 385 637 713 1310 1100 2050 1670 2730 4030 4310 5460 6570 9000 9180 11700 14600 500    P1 0.73 0.98 1.82 3.06 5.0 5.56 10.3 8.03 16.1 12.8 20.5 35.1 32.5 45.3 48.5 77.7 86.8 101 133    T2 99 130 244 413 716 756 1500 1170 2370 1760 2840 4760 4500 6370 6790 11000 9520 14700 19000 續表13 公 稱 傳 動 比 i 輸 入 轉 速 n1 (r/min) 中心距a（mm） 65 80 100 120 125 150 160 180 200 210 250 280 300 320 360 400 420 450 500 型   號                             WHT、WHX、WHS、WHC   額定輸入功率P1（KW），額定輸出扭距T2（N.m）       10 1500    P1 1.27 1.96 3.64 5.98 9.4 11.5 16.4 17.3 26.7 27.7 45.6 48.2 55.3 59.8 92 97.3 138 — —    T2 81 117 220 364 546 704 928 1100 1520 1720 2729 2820 3327 3700 5564 6060 8980 — — 1000    P1 1.04 1.40 2.62 4.29 7.4 8.14 13.2 12.4 22.4 19.5 32.1 41.6 45.8 53.8 72.0 88.6 98.2 111 146    T2 89.6 124 235 387 642 742 1120 1170 1930 1800 2970 3740 4390 5000 6730 8300 9490 10800 13800 750    P1 0.85 1.12 2.10 3.41 6.1 6.47 11.1 9.68 19.1 15.3 24.9 36.3 36.8 47.6 56.1 79.1 76.5 98.5 131    T2 96.5 131 248 407 710 780 1240 1210 2160 1870 3050 4330 4680 5900 6960 9870 9810 12700 16400 500    P1 0.66 0.83 1.53 2.46 4.7 4.61 8.5 6.87 14.7 10.9 17.1 28.8 26.0 37.7 39.5 64.8 53.2 82.5 111    T2 106.7 142 268 435 799 824 1430 1270 2480 1970 3120 5120 4900 6950 7300 12000 10150 15900 20700       12.5 1500    P1 1.02 1.60 3.17 4.84 8.1 8.81 14.9 14.3 20.0 21.8 36.5 43.1 53.8 61.6 80.0 89.3 124 — —    T2 73 120 228 378 586 678 1110 1130 1520 1730 2770 3300 4100 4830 6420 6950 9290 — — 1000    P1 0.71 1.19 2.34 3.57 6.3 6.40 11.9 10.4 16.2 15.7 26.2 37.5 38.6 53.5 57.4 80.5 88.5 105 127    T2 81 132 249 412 679 733 1320 1220 1840 1860 2960 4320 4370 6360 6880 9420 9880 12250 14900 750    P1 0.63 0.96 1.89 2.87 5.2 5.16 10.0 8.22 13.5 12.4 20.6 32.7 30.8 46.5 44.8 71.8 68.5 95.3 116    T2 87 140 267 438 742 780 1470 1280 2040 1940 3090 5010 4640 7300 7110 11170 10160 14820 18100 500    P1 0.47 0.70 1.37 2.06 3.9 3.66 7.6 5.80 10.4 8.96 14.2 25.6 21.5 36.1 31.6 57.4 47.0 78.2 96.8    T2 97 150 285 463 838 818 1660 1340 2340 2070 3140 5840 4800 8480 7450 13300 10360 18140 22500       16 1500    P1 1.01 1.48 2.72 4.41 6.5 8.22 12.8 12.5 19.2 20.2 33.2 35.6 49.2 56.0 68.0 71.9 97.7 <, /FONT> — —    T1 91 128 239 392 589 740 1180 1200 1780 1840 3040 3090 4670 5191 6304 6540 9670 — — 1000    P1 0.76 1.12 2.01 3.27 5.1 6.25 10.3 9.23 15.8 14.6 24.0 32.1 35.8 41.0 57.5 66.5 75.8 83.4 106    T2 101 143 260 429 683 830 1410 1310 2200 1970 3260 4190 5030 5570 7920 9100 11140 11800 14600 750    P1 0.64 0.90 1.63 2.63 4.3 5.03 8.6 7.26 13.4 11.5 18.8 27.9 28.2 36.5 45.1 60.8 59.3 76.7 99.6    T2 109.1 150 278 455 763 881 1570 1360 2460 2060 3380 4820 5260 6590 8230 11100 11580 14500 18300 500    P1 0.48 0.65 1.20 1.92 3.3 3.62 6.6 5.25 10.3 8.28 13.1 22.3 20.2 28.7 32.1 49.0 41.1 63.3 84.2    T2 120 159 301 489 861 935 1780 1450 2820 2180 3470 5720 5600 7700 8690 13310 11900 17800 23000 續表13 , 39.5 公 稱 傳 動 比 i 輸 入 轉 速 n1 (r/min) 中心距a（mm） 65 80 100 120 125 150 160 180 200 210 250 280 300 320 360 400 420 450 500 型   號                             WHT、WHX、WHS、WHC   額定輸入功率P1（KW），額定輸出扭距T2（N.m）       20 1500    P1 0.74 1.26 2.31 3.65 6.0 6.52 10.3 11.4 15.5 16.0 25.8 33.1 41.4 41.3 64.0 69.4 89.8 — —    T2 82.6 136 248 413 684 735 1170 1320 1690 1910 2960 3670 4760 4820 7590 7850 10950 — — 1000    P1 0.57 0.95 1.71 2.70 4.8 4.78 8.1 8.23 12.5 11.7 18.7 29.1 30.0 37.2 46.2 61.9 64.4 64.9 81.2    T2 92 150 271 451 810 797 1380 1410 2050 2060 3180 4860 5130 6720 8140 10530 11650 11620 14600 750    P1 0.46 0.76 1.38 2.14 3.9 3.84 6.7 6.46 10.5 9.15 14.5 25.3 23.6 31.3 35.8 55.5 49.7 58.0 73.2    T2 98 158 287 471 866 843 1510 1460 2280 2130 3260 5580 5300 7520 8330 12520 11920 13850 17600 500    P1 0.35 0.57 1.02 1.59 3.0 2.76 5.2 4.69 8.1 6.63 10.2 19.9 17.1 24.5 25.3 44.2 34.5 46.2 59.7    T2 108 172 311 514 979 893 1710 1560 2600 2270 3380 6500 5700 8670 8720 14800 12270 16420 21300       25 1500    P1 0.59 0.97 1.79 3.16 4.6 5.56 8.4 9.25 14.3 14.8 20.9 24.7 31.9 34.8 48.6 50.9 80.1 — —    T2 80 130 257 420 616 762 970 1310 2020 2060 3110 3540 4600 5120 7040 6870 11620 — — 1000    P1 0.44 0.72 1.33 2.37 3.6 4.11 6.5 6.77 11.5 10.8 15.2 20.4 23.5 29.5 34.9 45.6 55.9 63.1 71.4    T2 87 143 281 464 716 832 1130 1420 2410 2230 3330 4380 5010 6520 7480 9260 12040 14050 16000 750    P1 0.37 0.58 1.07 1.88 2.9 3.26 5.4 5.29 9.6 8.43 11.8 17.2 18.8 25.1 27.4 39.9 43.4 56.1 63.6    T2 95 149 296 484 774 867 1240 1460 2680 2290 3410 4900 5290 7320 7780 10800 12390 16600 19000 500    P1 0.28 0.43 0.79 1.37 2.2 2.34 4.2 3.84 7.4 6.09 8.02 13.5 13.3 19.5 19.2 31.4 30.0 44.7 50.5    T2 105 163 320 518 869 915 1400 1560 3040 2430 3420 5670 5520 8380 8050 12600 12700 19600 22400       31.5 1500 P1 0.72 0.88 1.58  2.54 4.4  4.86 8.6 7.16  12.8 11.4 18.6  23.2  30.5  30.2 45.0 46.9  64.1 —    T2 114.2 136 254 417 703 812 1410 1280 2130 1960 3220 3700 5480 5010 7980 7900 11780 — — 1000    P1 0.55 0.66 1.20 1.91 3.5 3.61 6.9 5.30 10.5 8.38 13.6 21.2 22.3 26.6 32.4 43.3 45.5 54.4 68.5    T2 127 148 279 455 821 881 1670 1390 2610 2110 3450 5030 5890 6640 8500 10940 12350 14300 17600 750    P1 0.46 0.52 0.97 1.55 2.9 2.91 5.8 4.21 8.9 6.68 10.7 18.3 17.7 23.9 25.6 35.4 50.0 64.5    T2 136 152 295 481 906 928 1860 1440 2930 2200 3560 5780 6130 7910 8820 13300 12630 17400 22000 500    P1 0.36 0.41 0.73 1.13 2.3 2.12 4.5 3.05 7.0 4.82 7.49 14.6 12.5 18.9 18.2 32.0 24.8 41.1 54.6    T2 150 173 319 512 1020 984 2130 1520 3360 2320 3650 6170 6380 9200 9220 15950 13080 21200 27600 續表13 公 稱 傳 動 比 i 輸 入 轉 速 n1 (r/min) 中心距a（mm） 65 80 100 120 125 150 160 180 200 210 250 280 300 320 360 400 420 450 500 型   號                             WHT、WHX、WHS、WHC   額定輸入功率P1（KW），額定輸出扭距T2（N.m）       40 1500    P1 0.49 0.74 1.36 2.16 4.1 3.77 6.9 6.45 10.5 9.46 14.9 22.0 23.7 27.3 37.7 45.5 55.1 — —    T2 98.2 143 266 446 817 789 1390 1390 2040 2050 3210 4410 5150 5960 8450 9450 12770 — — 1000    P1 0.38 0.57 1.03 1.62 3.2 2.81 5.5 4.83 8.4 6.97 11.0 19.4 17.5 24.0 27.3 40.8 38.6 42.2 52.8    T2 109 160 294 488 941 858 1630 1520 2440 2210 3470 5850 5620 7880 9030 12650 13190 13900 17600 750    P1 0.32 0.48 0.84 1.32 2.7 2.26 4.6 3.94 7.1 5.57 8.64 16.7 14.0 20.7 21.4 36.2 30.6 37.8 47.8    T2 116.7 172 311 517 1030 903 1800 1580 2710 2310 3580 6620 5850 8940 9270 14900 13750 16580 21100 500    P1 0.25 0.36 0.63 0.98 2.1 1.65 3.6 2.79 5.5 4.03 6.06 13.2 9.88 16.3 15.1 29.0 21.8 30.3 39.0    T2 129.2 184 335 556 1160 957 2040 1670 3080 2440 3670 7670 6060 10400 9580 17530 14340 19600 25500       50 1500    P1 0.40 0.58 1.07 1.86 3.1 3.21 5.7 5.21 9.8 8.35 11.8 16.5 18.5 23.2 27.5 33.7 45.0 — —    T2 95 137 274 450 731 811 1380 1370 2420 2160 3260 4220 5010 6130 7510 8250 12380 — — 1000    P1 0.31 0.44 0.81 1.37 2.5 2.40 4.5 3.86 7.8 6.11 8.53 13.8 13.4 19.5 19.7 30.0 32.0 41.7 47.0    T2 106 151 299 482 843 880 1610 1480 2860 2310 3450 5260 5320 7760 7890 11100 12950 16750 19200 750    P1 0.26 0.36 0.66 1.12 2.0 2.03 3.7 3.08 6.7 4.88 6.78 11.7 10.8 16.8 15.5 26.3 25.2 37.4 41.8    T2 114.3 159 318 514 923 972 1760 1550 3190 2410 3590 5900 5640 8800 8150 12900 13400 19800 22700 500    P1 0.20 0.28 0.50 0.85 1.6 1.42 2.9 2.26 5.2 3.66 4.78 9.1 7.68 13.1 11.1 21.1 17.9 29.8 33.3    T2 125.4 176 345 556 1040 985 1990 1640 3620 2560 3690 6720 5840 10000 8580 15100 13910 23300 26600       6.3 表12、表13中額定輸入功率P1及額定輸出扭距T2適用于CWU、CWS、WHT、WHX、WHC減速器，工作載荷平穩無沖擊，每日工作8小時，每小時啟動10次，啟動扭距為輸出扭距的2.5倍，小時負荷率Jc =100％，環境溫度為20℃。　   6.4 CWO、WHS型及其他工作狀態的減速器可按表7的額定輸入功率P1及額定輸出扭距T2選用，但需用工作狀態系數（見表14~表19）進行修正。 6.4.1 工作類型和每日運轉時間系數f1值見表14。 6.4.2 啟動頻率系數f2見表15。 6.4.3 小時負荷率系數f3值見表16。 6.4.4 環境溫度系數f4值見表17。 表14 原動機 日運轉時間                載    荷    性     質      均勻載荷U 中等沖擊載荷M 強沖擊載荷H 電動機 汽輪機 水力機 偶然性的 1/2h     * 0.80       0.90       1.00 間斷性的 2h      *       0.90       1.00       1.25  2~10h       1.00       1.25       1.50 10~24h       1.25  1.50       1.75 活塞發動機 （4~6個氣缸） 偶然性的  1/2h    *       0.90       1.00       1.25  間斷性的  2h     *       1.00       1.25        1.50 2~10h       1.25       1.50       1.75 10~24h       1.50       1.75       2.00 活塞發動機 （1~3個氣缸） 偶然性的  1/2h    *       1.00       1.25        1.50 間斷性的  2h     *       1.25        1.50       1.75 2~10h       1.50       1.75       2.00 10~24h       1.75   2.00       2.25 注：“*”指在每日偶然和間歇運轉時間的總和, 。 表15                                          每小時啟動次數              0~10           >10~60            >60~400                                            啟動頻率系數f 2              1.0           1.1            1.2
