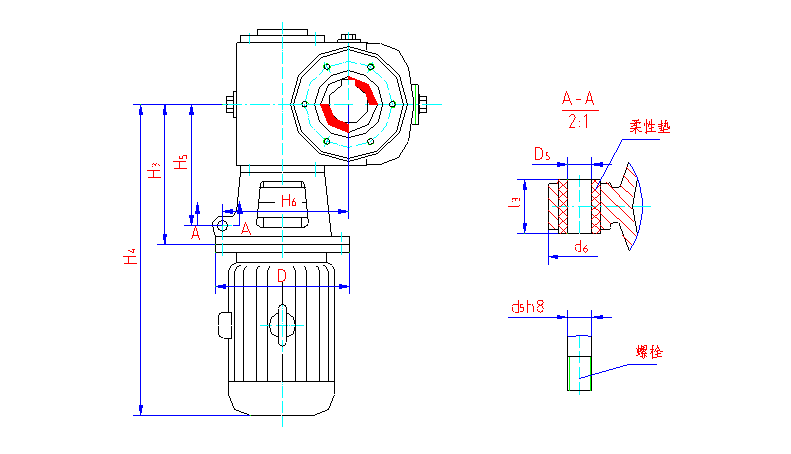

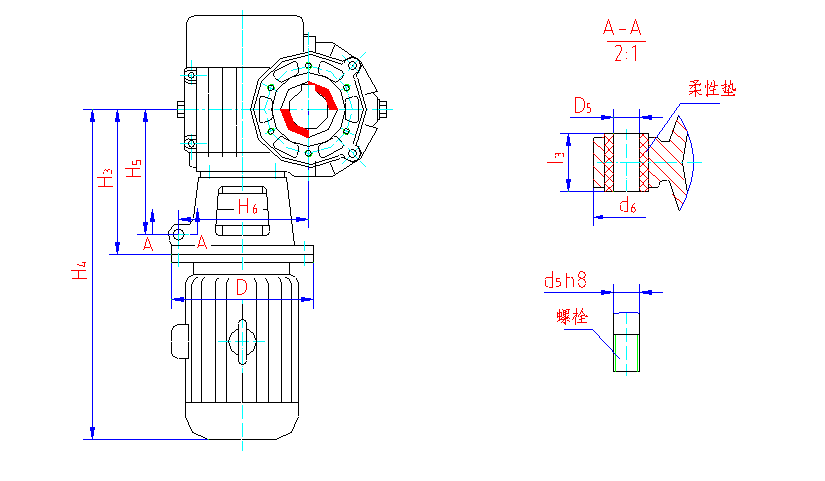

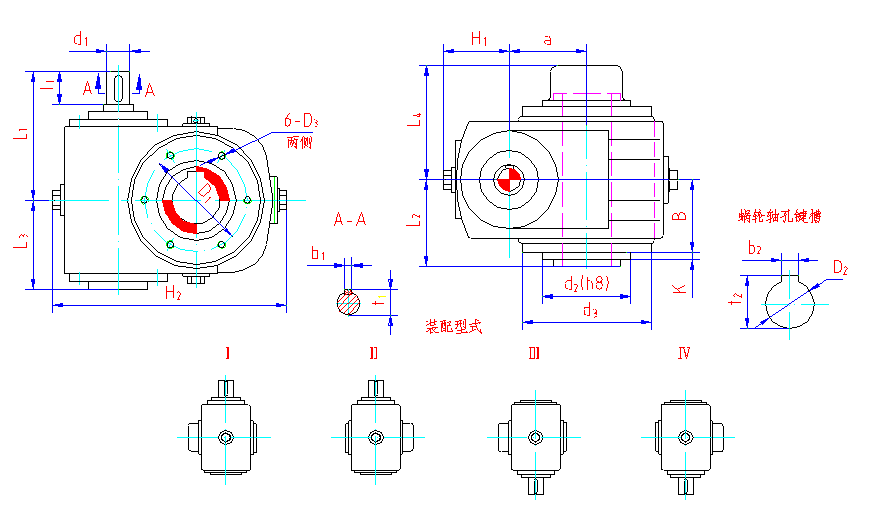

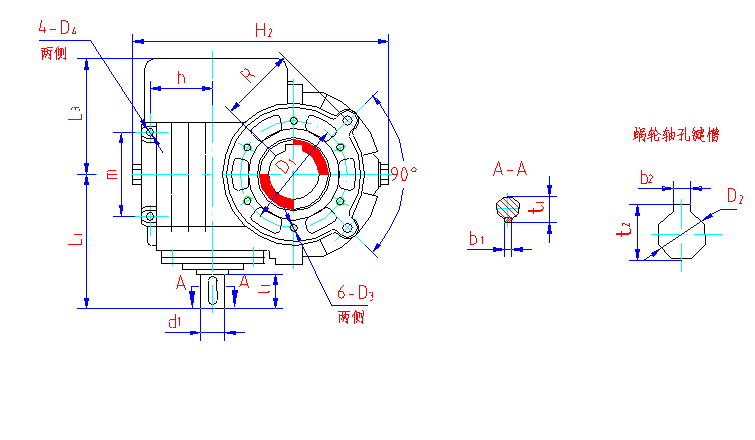

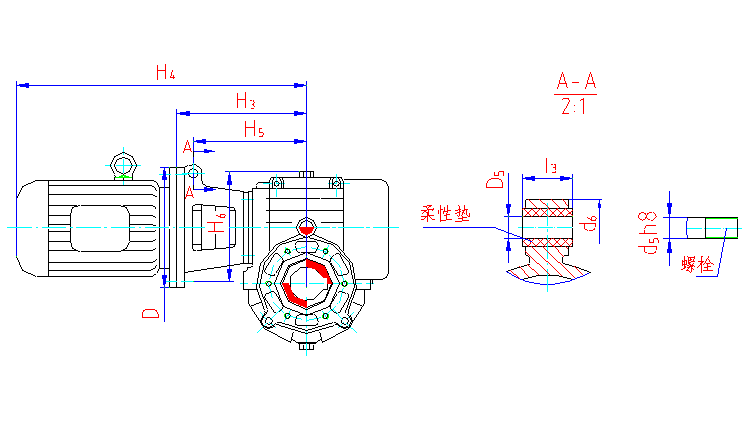

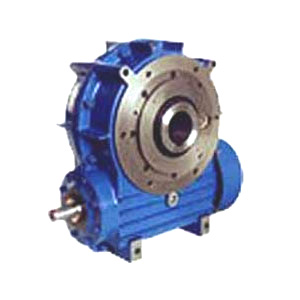

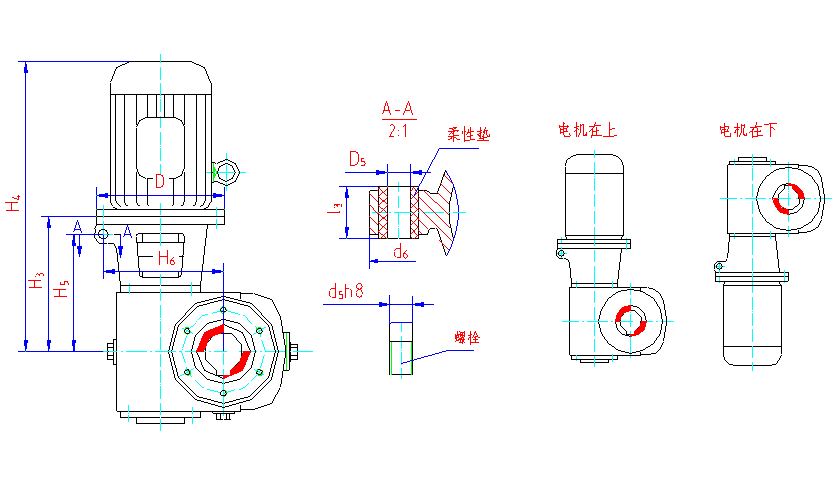

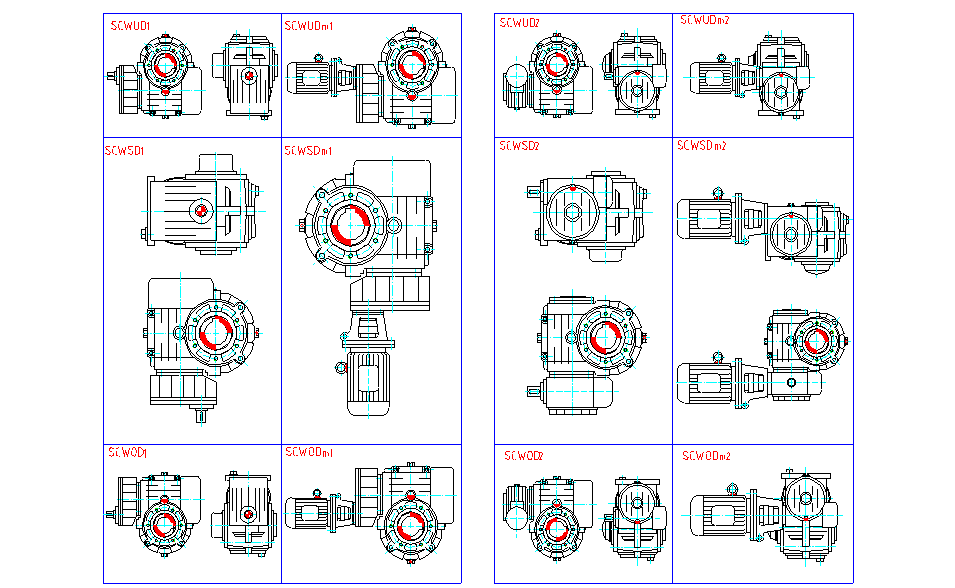

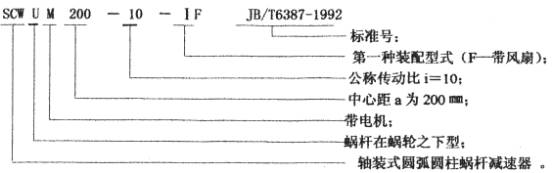

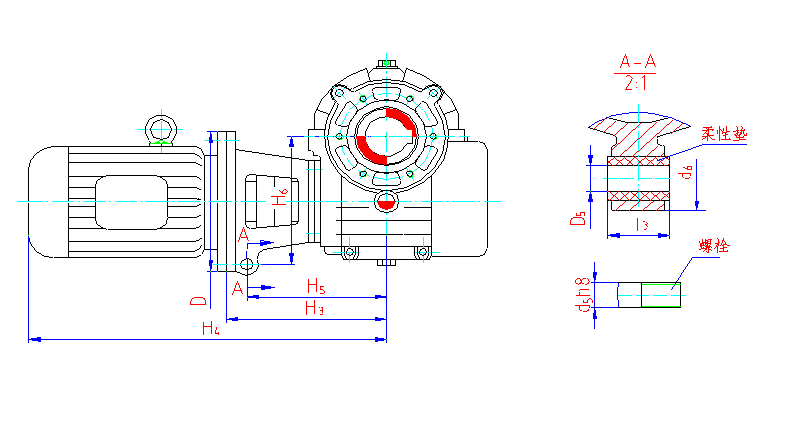

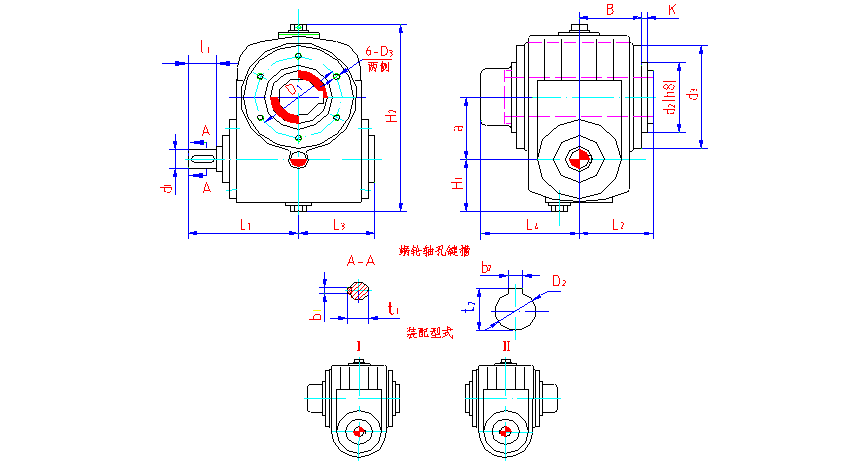

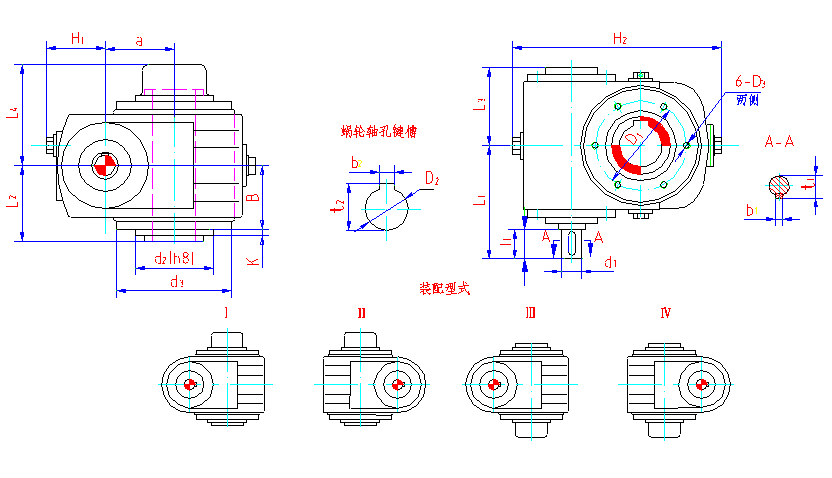

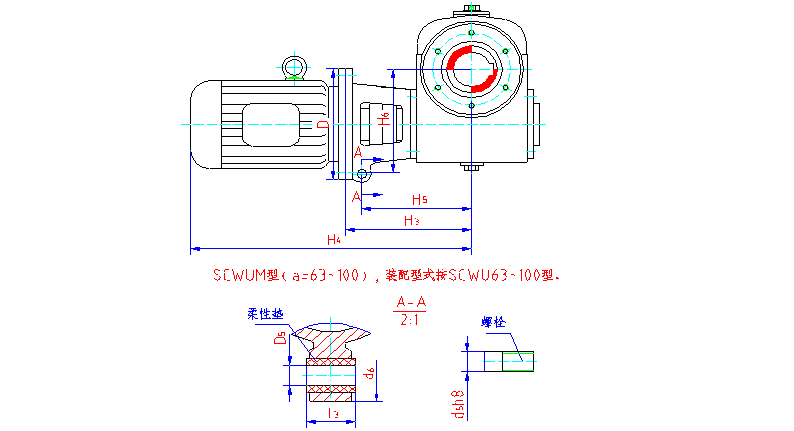

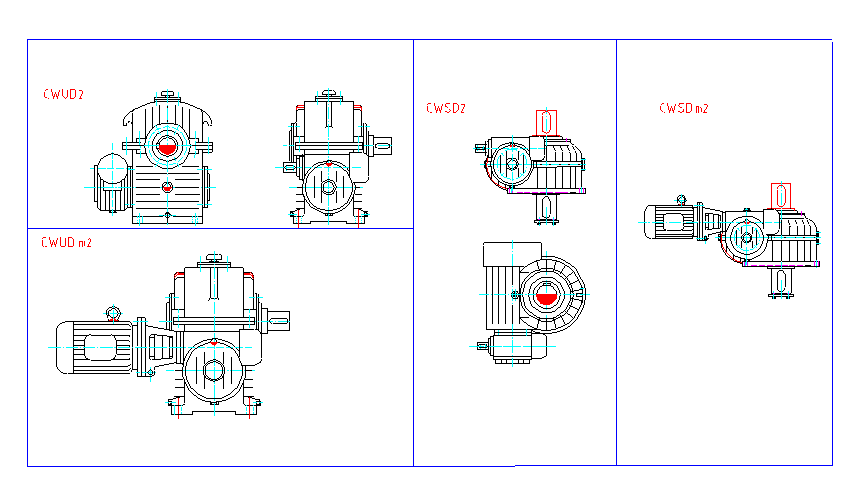

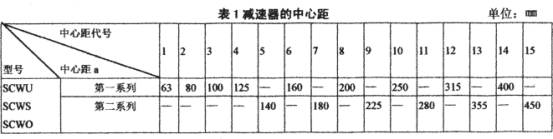

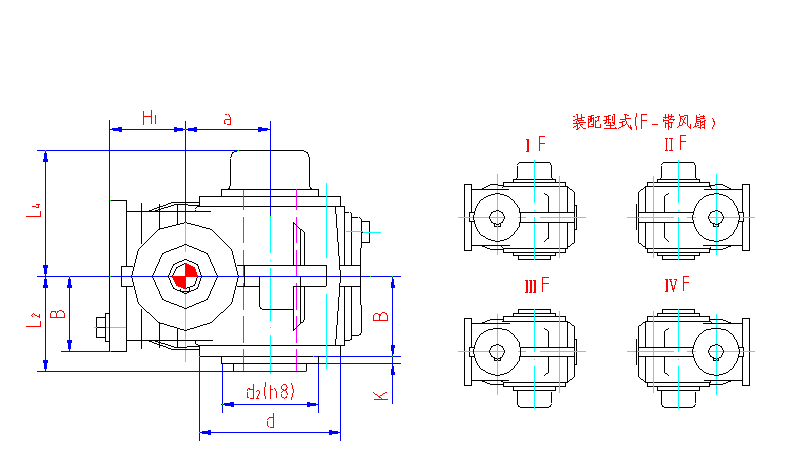

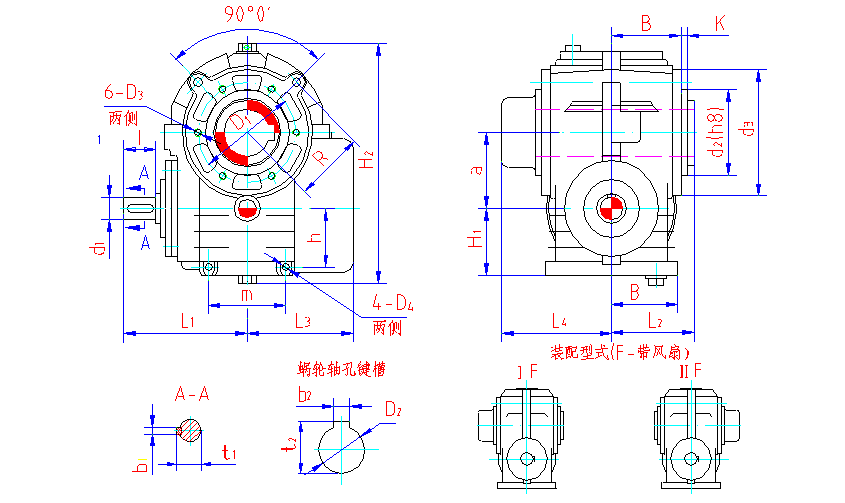

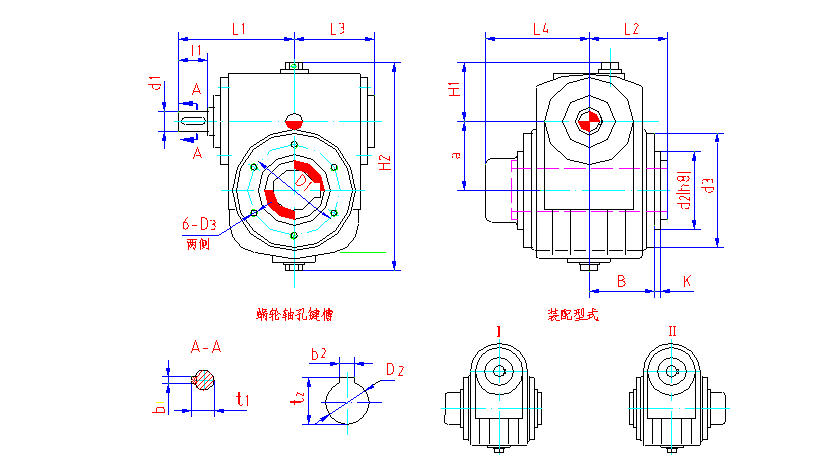

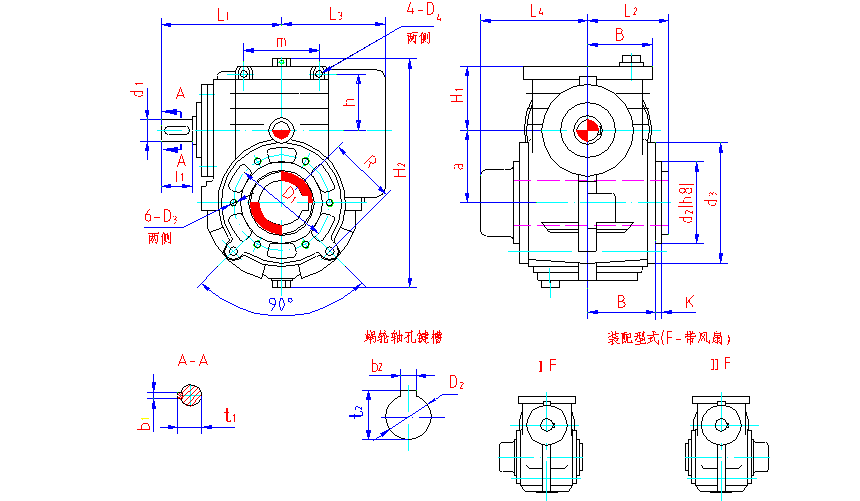

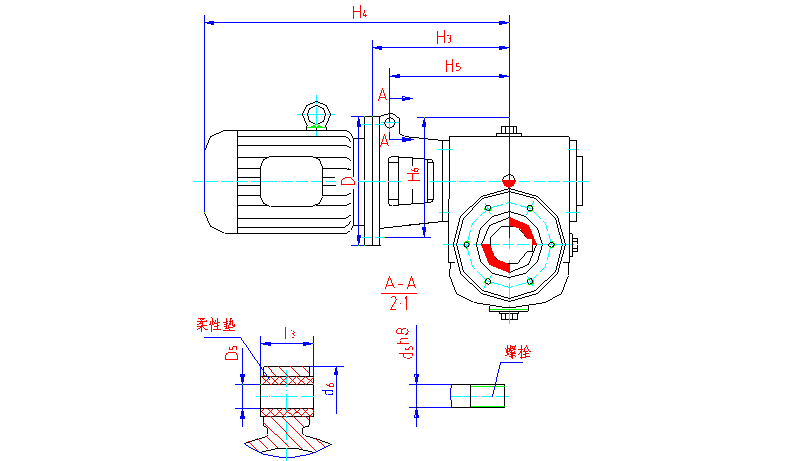

1 概述     軸裝式圓弧圓柱蝸桿減速器，采用圓環面砂輪包絡成形（ZC1）圓柱蝸桿，蝸輪齒形與蝸桿共軛，采用機械部標準JB/T6387—1992《軸裝式圓弧圓柱蝸桿減速器》。它廣泛適用于冶金、礦山、起重、運輸、化工、建筑、建材及輕工等傳動機械的減速機構。本系列減速器輸入功率范圍在0.7～202 kW之間，輸出扭矩在180～33000N.m之間。具有傳動比大、承載能力大、傳動效率高、使用可靠、壽命長等優點。 本減速器工作條件應符合下列要求： a)  輸入軸最高轉速不大于1500 r/min 。 b)  工作環境溫度為-40℃ ～ +40℃。 當工作環境溫度低于0℃時，起動前潤滑油必須加熱到 0℃以上或采用低凝固點的潤滑油。當工作環境溫度高于40℃時，必須采取隔熱和冷卻措施。 c)  可正反向運轉。 2 型號與標記  2.1 型號 SCWU—蝸桿在蝸輪之下的軸裝式圓弧圓柱蝸桿減速器； SCWUM—蝸桿在蝸輪之下的軸裝式圓弧圓柱蝸桿減速器,帶電機和法蘭盤； SCWS—蝸桿在蝸輪之側的軸裝式圓弧圓柱蝸桿減速器； SCWSM—蝸桿在蝸輪之側的軸裝式圓弧圓柱蝸桿減速器,帶電機和法蘭盤； SCWO—蝸桿在蝸輪之上的軸裝式圓弧圓柱蝸桿減速器； SCWOM—蝸桿在蝸輪之下的軸裝式圓弧圓柱蝸桿減速器,帶電機和法蘭盤； SCWV1—蝸桿軸線在垂直方向的軸裝式圓弧圓柱蝸桿減速器； 字母的含義: S－表示軸裝式； C－表示蝸桿齒廓為ZC1型； W－表示蝸桿； U、S、O－分別表示蝸桿位于蝸輪之下、之側、之上； V1－表示輸入方向垂直； M—表示帶電機。 2.2 標記示例： 2.1 型號 SCWU—蝸桿在蝸輪之下的軸裝式圓弧圓柱蝸桿減速器； SCWUM—蝸桿在蝸輪之下的軸裝式圓弧圓柱蝸桿減速器,帶電機和法蘭盤； SCWS—蝸桿在蝸輪之側的軸裝式圓弧圓柱蝸桿減速器； SCWSM—蝸桿在蝸輪之側的軸裝式圓弧圓柱蝸桿減速器,帶電機和法蘭盤； SCWO—蝸桿在蝸輪之上的軸裝式圓弧圓柱蝸桿減速器； SCWOM—蝸桿在蝸輪之下的軸裝式圓弧圓柱蝸桿減速器,帶電機和法蘭盤； SCWV1—蝸桿軸線在垂直方向的軸裝式圓弧圓柱蝸桿減速器； 字母的含義: S－表示軸裝式； C－表示蝸桿齒廓為ZC1型； W－表示蝸桿； U、S、O－分別表示蝸桿位于蝸輪之下、之側、之上； V1－表示輸入方向垂直； M—表示帶電機。 2.2 標記示例：                                                                     　     3、基本參數 3.1 減速器的中心距表1。   3.2 減速器的公稱傳動比見表2。                 表2減速器的公稱傳動比   傳動比代號 1 2 3 4 5 6 7 8 9 10 11 12 公稱傳動比i 5 6.3 8 10 12.5 16 20 25 31.5 40 50 63 4 減速器的型式與尺寸                                                                 4.1 SCWU63～100型減速器的裝配型式與外形尺寸見圖1、表3。 圖1 SCWU63～100型減速器的裝配型式與外形尺寸 表3 SCWU63～100型減速器的外形尺寸                  單位：㎜ 中心距 a d3 i＜16 i≥16 D2 (H7) b2 t2 L2 L3 L4 H1 H2 D1 D3 B d2 K 重量 ㎏ d1 l1 b1 t1 L1 d1 l1 b1 t1 L1 63 150 19j6 28 6 21.5 128 19j6 28 6 21.5 128 30 8 33.3 70 97 95 60 220 102 M8×16 63 80 3 17 80 175 24j6 36 8 27 151 24j6 36 8 27 151 40 12 43.3 75 112 106 66 267 125 M8×16 69 100 3 24 100 218 28j6 42 8 31 182 24j6 36 8 27 176 50 14 53.8 95 130 140 85 325 150 M10×20 89 120 3 41 4.2 SCWU125～450型減速器的裝配型式與外形尺寸見圖2、表4。 圖2 SCWU125～450型減速器的裝配型式與外形尺寸 表4 SCWU125～450型減速器的外形尺寸                       單位：㎜ 中心距 a d3 i＜16 i≥16 D2 (H7) b2 d1 l1 b1 t1 L1 d1 l1 b1 t1 L1 125 235 32k6 58 10 35 218 28j6 42 8 31 202 60 18 140 265 38k6 58 10 41 228 28j6 42 8 31 212 65 18 160 300 42k6 82 12 45 277 32k6 58 10 35 253 70 20 180 330 42k6 82 12 45 292 32k6 58 10 35 268 80 22 200 365 48k6 82 14 51.5 324 38k6 58 10 41 300 85 22 225 415 48k6 82 14 51.5 342 38k6 58 10 41 318 95 25 250 475 55k6 82 16 59 380 42k6 82 12 45 380 105 28 280 540 60m6 105 18 64 430 48k6 82 14 51.5 407 115 32 315 600 65m6 105 18 69 470 48k6 82 14 51.5 447 125 32 355 690 70m6 105 20 74.5 515 55k6 82 16 59 492 140 36 400 740 75m6 105 20 79.5 545 60m6 105 18 64 545 160 40 450 850 80m6 130 22 85 625 65m6 105 18 69 600 180 45 中心距 a t2 L2 L3 L4 H1 H2 D1 D3 D4 B m R h d2 K 重量 ㎏ 125 64.4 107 202 143 105 380 210 M12×24 φ13×35 84 145 135 80 180 10 80 140 69.4 120 220 152 125 433 235 M12×24 φ13×35 95 160 150 105 200 10 108 160 74.9 125 245 158 125 470 270 M12×24 φ13×35 95 170 170 95 220 10 138 180 85.4 137.5 260 175 150 530 290 M16×30 φ17×45 110 200 190 125 245 12 183 200 90.4 143 295 185 148 580 320 M16×30 φ17×45 115 250 213 110 245 12 243 225 100.4 160 320 198 170 640 360 M16×30 φ17×45 130 280 235 145 265 12 286 250 111.4 168 360 203 150 682 420 M16×30 φ17×45 135 320 265 125 280 12 350 280 122.4 180 390 227 165 755 450 M20×38 φ21×55 150 380 2, 95 130 350 14 483 315 132.4 200 430 252 195 850 520 M20×38 φ21×55 170 410 340 150 380 15 655 355 148.4 232 480 268 210 955 600 M24×45 φ26×65 194 500 380 160 480 15 835 400 169.5 250 515 300 235 1065 660 M24×45 φ26×65 210 520 420 185 450 17 1100 450 190.5 275 575 326 305 1235 800 M24×45 M30 225 450 465 270 520 18 1500 4.3 SCWUM63～100型減速器與Y系列電機的連接尺寸見圖3、表5。 圖3 SCWUM63～100型減速器與電機的連接尺寸 表5 SCWUM63～100型減速器與電機的連接尺寸               單位：㎜  型號 規格 Y系列電機（4/B5） 反力矩支架  彈性聯軸器（GB5272-85）孔徑     ㎜ 電機 機座號 D  ㎜ H3 ㎜ ≈H4 ㎜ H5 ㎜ ≈H6 ㎜ d5/D5 ㎜ d6 ㎜ l3 ㎜ 規 格 電機端軸頭 直徑 減速器軸端直徑 i＜16 i≥16 63 Y80 Y90 Y100/Y112 200 200 250 188 198 215 433 471 545 150 150 170 145 145 170 12 12 16 50 50 60 34 34 42 ML1 ML1 ML2 19 24 28 19 19 80 Y80 Y90 Y100/Y112 200 200 250 211 221 238 456 494 568 170 170 190 170 170 190 16 16 16 60 60 60 42 42 42 ML1 ML1 ML2 19 24 28 24 24 100 Y90 Y100/Y112 Y132 Y132 200 250 300 300 246 263 284 290 519 593 679 725 200 210 230 235 205 220 235 235 16 20 20 20 60 70 70 70 42 52 52 52 ML1 ML2 ML3 ML3 24 28 38 38 — 24 28 — 4.4 SCWUM125～355型減速器與Y系列電機的連接尺寸見圖4、表6。 圖4 SCWUM125～355型減速器與Y系列電機的連接尺寸 表6 SCWUM125～355型減速器與Y系列電機的連接尺寸           單位：㎜ 型號 規格 Y系列電機（4/B5） 反力矩支架  彈性聯軸器（GB5272-85）孔徑  ㎜ 電機 機座號 D  ㎜ H3 ㎜ ≈H4 ㎜ H5 ㎜ ≈H6 ㎜ d5/D5 ㎜ d6 ㎜ l3 ㎜ 規 格 電機端軸頭 直徑 減速器端軸頭直徑 i＜16 i≥16 125 Y100/Y112 Y132 Y160 Y160 Y180 250 300 350 350 350 289 310 343 359 365 619 725 833 894 945 235 255 290 305 310 250 265 265 265 265 20 25 25 25 25 70 70 70 70 70 52 56 56 56 56 ML2 ML3 ML4 ML4 ML5 28 38 42 42 48 — 28 32 — 140 Y100/Y112 Y132 Y160 250 300 350 299 320 353 629 735 866 245 265 300 270 285 285 25 25 25 70 70 70 56 56 56 ML2 ML3 ML4 28 38 42 — 28   160 Y100/Y112 Y132 Y160 Y180 Y180 Y200 250 300 350 350 350 400 340 361 394 400 424 430 670 776 907 960 1024 1095 285 305 340 345 370 375 295 305 305 305 305 340 25 25 25 25 25 25 70 70 70 70 70 70 56 56 56 56 56 56 ML2 ML3 ML4 ML5 ML5 ML6 28 38 42 48 48 55 — 32 42 — 180 Y160 Y180 Y200 350 350 400 409 415 445 922 995 1110 355 360 390 340 340 360 25 25 25 70 70 70 56 56 56 ML4 ML5 ML6 42 48 55 — 32 42 — 200 Y132 Y160 Y180 Y200 Y225 300 350 350 400 450 408 441 447 453 509 823 954 1027 1118 1202 350 385 390 400 425 350 360 360 380 440 25 25 25 25 25 70 70 70 70 70 56 56 56 56 56 ML3 ML4 ML5 ML6 ML7 38 42 48 55 60 — 38 48 — 225 Y180 Y200 Y225 350 400 450 465 471 503 1045 1136 1196 410 410 420 385 405 415 25 25 25 70 70 70 56 56 56 ML5 ML6 ML7 48 55 60 — 38 250 Y180 Y200 Y225 Y250 350 400 450 550 527 533 565 565 1107 1198 1258 1355 465 460 465 455 415 440 440 490 25 32 32 32 70 85 85 85 56 72 72 72 ML5 ML6 ML7 ML7 48 55 60 65 — 42 55 — 280 Y200 Y225 Y250 400 450 550 560 592 592 1225 1285 1382 490 500 480 470 470 525 32 32 32 85 85 85 72 72 72 ML6 ML7 ML7 55 60 65 — 48 315 Y200 Y225 Y250 Y280 400 450 550 550 600 632 632 662 1265 1325 1422 1547 530 540 520 550 510 510 560 560 32 32 32 32 85 85 85 85 72 72 72 72 ML6 ML7 ML7 ML8 55 60 65 75 — 48 65 — 355 Y200 Y225 Y250 Y280 400 450 550 550 643 675 675 705 1383 1465 1570 1685 550 580 580 600 550 550 620 620 32 32 32 32 85 85 85 85 72 72 72 72 ML6 ML7 ML7 ML8 55 60 65 75 — 55 70 — 4.5 SCWS63～100型減速器的裝配型式與外形尺寸見圖5、表7。 圖5 SCWS63～100型減速器的裝配型式與外形尺寸 表7 SCWS63～100型減速器的外形尺寸                    單位：㎜ 中心距 a d3 i＜16 i≥16 D2 (H7) b2 t2 L2 L3 L4 H1 H2 D1 D3 B d2 K 重量 ㎏ d1 l1 b1 t1 L1 d1 l1 b1 t1 L1 63 150 19j6 28 6 21.5 128 19j6 28 6 21.5 128 30 8 33.3 70 97 95 60 220 102 M8×16 63 80 3 17 80 175 24j6 36 8 27 151 24j6 36 8 27 151 40 12 43.3 75 112 106 66 267 125 M8×16 69 100 3 24 100 218 28j6 42 8 31 182 24j6 36 8 27 176 50 14 53.8 95 130 140 85 325 150 M10×20 89 120 3 41   4.6 SCWS125～450型減速器的裝配型式與外形尺寸見圖6、表8。 圖6 SCWS125～450型減速器的裝配型式與外形尺寸 表8 SCWS125～450型減速器的外形尺寸                    單位：㎜ 275 中心距 a d3 i＜16 i≥16 D2 (H7) b2 t2 L2 L3 L4 H1 H2 D1 D3 D4 B m R h d2 K 重量 ㎏ d1 l1 b1 t1 L1 d1 l1 b1 t1 L1 125 235 32k6 58 10 35 218 28j6 42 8 31 202 60 18 64.4 107 202 143 105 380 210 M12×24 φ13×35 84 145 135 80 180 10 80 140 265 38k6 58 10 41 228 28j6 42 8 31 212 65 18 69.4 120 220 152 125 433 235 M12×24 φ13×35 95 160 150 105 200 10 108 160 300 42k6 82 12 45 277 32k6 58 10 35 253 70 20 74.9 125 245 158 125 470 270 M12×24 φ13×35 95 170 170 95 220 10 138 180 330 42k6 82 12 45 292 32k6 58 10 35 268 80 22 85.4 137.5 260 175 150 530 290 M16×30 φ17×45 110 200 190 125 245 12 183 200 365 48k6 82 14 51.5 324 38k6 58 10 41 300 85 22 90.4 143 295 185 148 580 320 M16×30 φ17×45 115 250 213 110 245 12 243 225 415 48k6 82 14 51.5 342 38k6 58 10 41 318 95 25 100.4 160 320 198 170 640 360 M16×30 φ17×45 130 280 235 145 265 12 286 250 475 55k6 82 16 59 380 42k6 82 12 45 380 105 28 111.4 168 360 203 150 682 420 M16×30 φ17×45 135 320 265 125 280 12 350 280 540 60m6 105 18 64 430 48k6 82 14 51.5 407 115 32 122.4 180 390 227 165 755 450 M20×38 φ21×55 150 380 295 130 350 14 483 315 600 65m6 105 18 69 470 48k6 82 14 51.5 447 125 32 132.4 200 430 252 195 850 520 M20×38 φ21×55 170 410 340 150 380 15 655 355 690 70m6 105 20 74.5 515 55k6 82 16 59 492 140 36 148.4 232 480 268 210 955 600 M24×45 φ26×65 194 500 380 160 480 15 835 400 740 75m6 105 20 79.5 545 60m6 105 18 64 545 160 40 169.5 250 515 300 235 1065 660 M24×45 φ26×65 210 520 420 185 450 17 1100 450 850 80m6 130 22 85 625 65m6 105 18 69 600 180 45 190.5 575 326 305 1235 800 M24×45 M30 225 450 465 270 520 18 1500   4.7 SCWSM63～100型減速器與Y系列電機的連接尺寸見圖7、表9。 圖7 SCWSM63～100型減速器與Y系列電機的連接尺寸 表9 SCWSM63～100型減速器與Y系列電機的連接尺寸             單位：㎜ 型號 規格 Y系列電機（4/B5） 反力矩支架  彈性聯軸器（GB5272-85）孔徑     ㎜ 電機 機座號 D  ㎜ H3 ㎜ ≈H4 ㎜ H5 ㎜ ≈H6 ㎜ d5/D5 ㎜ d6 ㎜ l3 ㎜ 規 格 電機端軸頭 直徑 減速器端軸頭直徑 i＜16 i≥16 63 Y80 Y90 Y100/Y112 200 200 250 188 198 215 433 471 545 150 150 170 145 145 170 12 12 16 50 50 60 34 34 42 ML1 ML1 ML2 19 24 28 19 19 80 Y80 Y90 Y100/Y112 200 200 250 211 221 238 456 494 568 170 170 190 170 170 190 16 16 16 60 60 60 42 42 42 ML1 ML1 ML2 19 24 28 24 24 100 Y90 Y100/Y112    Y132 Y132 200 250 300 300 246 263 284 290 519 593 679 725 200 210 230 235 205 220 235 235 16 20 20 20 60 70 70 70 42 52 52 52 ML1 ML2 ML3 ML3 24 28 38 38 — 24 28 —       4.8 SCWSM125～355型減速器與Y系列電機的連接尺寸見圖8、表10。 圖8 SCWSM125～355型減速器與Y系列電機的連接尺寸 表10 SCWSM125～355型減速器與Y系列電機的連接尺寸           單位：㎜ 型號 規格 Y系列電機（4/B5） 反力矩支架  彈性聯軸器（GB5272-85）孔徑  ㎜ 電機 機座號 D  ㎜ H3 ㎜ ≈H4 ㎜ H5 ㎜ ≈H6 ㎜ d5/D5 ㎜ d6 ㎜ l3 ㎜ 規 格 電機端軸頭 直徑 減速器端軸頭直徑 i＜16 i≥16 125 Y100/Y112 Y132 Y160 Y160 Y180 250 300 350 350 350 289 310 343 359 365 619 725 833 894 945 235 255 290 305 310 250 265 265 265 265 20 25 25 25 25 70 70 70 70 70 52 56 56 56 56 ML2 ML3 ML4 ML4 ML5 28 38 42 42 48 — 28 32 — 140 Y100/Y112 Y132 Y160 250 300 350 299 320 353 629 735 866 245 265 300 270 285 285 25 25 25 70 70 70 56 56 56 ML2 ML3 ML4 28 38 42 — 28   160 Y100/Y112 Y132 Y160 Y180 Y180 Y200 250 300 350 350 350 400 340 361 394 400 424 430 670 776 907 960 1024 1095 285 305 340 345 370 375 295 305 305 305 305 340 25 25 25 25 25 25 70 70 70 70 70 70 56 56 56 56 56 56 ML2 ML3 ML4 ML5 ML5 ML6 28 38 42 48 48 55 — 32 42 — 180 Y160 Y180 Y200 350 350 400 409 415 445 922 995 1110 355 360 390 340 340 360 25 25 25 70 70 70 56 56 56 ML4 ML5 ML6 42 48 55 — 32 42 — 200 Y132 Y160 Y180 Y200 Y225 300 350 350 400 450 408 441 447 453 509 823 954 1027 1118 1202 350 385 390 400 425 350 360 360 380 440 25 25 25 25 25 70 70 70 70 70 56 56 56 56 56 ML3 ML4 ML5 ML6 ML7 38 42 48 55 60 — 38 48 — 225 Y180 Y200 Y225 350 400 450 465 471 503 1045 1136 1196 410 410 420 385 405 415 25 25 25 70 70 70 56 56 56 ML5 ML6 ML7 48 55 60 — 38 250 Y180 Y200 Y225 Y250 350 400 450 550 527 533 565 565 1107 1198 1258 1355 465 460 465 455 415 440 440 490 25 32 32 32 70 85 85 85 56 72 72 72 ML5 ML6 ML7 ML7 48 55 60 65 — 42 55 — 280 Y200 Y225 Y250 400 450 550 560 592 592 1225 1285 1382 490 500 480 470 470 525 32 32 32 85 85 85 72 72 72 ML6 ML7 ML7 55 60 65 — 48 315 Y200 Y225 Y250 Y280 400 450 550 550 600 632 632 662 1265 1325 1422 1547 530 540 520 550 510 510 560 560 32 32 32 32 85 85 85 85 72 72 72 72 ML6 ML7 ML7 ML8 55 60 65 75 — 48 65 — 355 Y200 Y225 Y250 Y280 400 450 550 550 643 675 675 705 1383 1465 1570 1685 550 580 580 600 550 550 620 620 32 32 32 32 85 85 85 85 72 72 72 72 ML6 ML7 ML7 ML8 55 60 65 75 — 55 70 —   4.9 SCWO63～100型減速器的裝配型式與外形尺寸見圖9、表11。 圖9 SCWO63～100型減速器的裝配型式與外形尺寸 表11 SCWO63～100型減速器的外形尺寸                    單位：㎜ 中心距 a d3 i＜16 i≥16 D2 (H7) b2 t2 L2 L3 L4 H1 H2 D1 D3 B d2 K 重量 ㎏ d1 l1 b1 t1 L1 d1 l1 b1 t1 L1 63 150 19j6 28 6 21.5 128 19j6 28 6 21.5 128 30 8 33.3 70 97 95 60 220 102 M8×16 63 80 3 17 80 175 24j6 36 8 27 151 24j6 36 8 27 151 40 12 43.3 75 112 106 66 267 125 M8×16 69 100 3 24 100 218 28j6 42 8 31 182 24j6 36 8 27 176 50 14 53.8 95 130 140 85 325 150 M10×20 89 120 3 41     4.10 SCWO125～450型減速器的裝配型式與外形尺寸見圖10、表12。 圖10 SCWO125～450型減速器的裝配型式與外形尺寸 表12 SCWO125～450型減速器的外形尺寸                  單位：㎜ 中心距 a d3 i＜16 i≥16 D2 (H7) b2 t2 L2 L3 L4 H1 H2 D1 D3 D4 B m R h d2 K 重量 ㎏ d1 l1 b1 t1 L1 d1 l1 b1 t1 L1 125 235 32k6 58 10 35 218 28j6 42 8 31 202 60 18 64.4 107 202 143 105 380 210 M12×24 φ13×35 84 145 135 80 180 10 80 140 265 38k6 58 10 41 228 28j6 42 8 31 212 65 18 69.4 120 220 152 125 433 235 M12×24 φ13×35 95 160 150 105 200 10 108 160 300 42k6 82 12 45 277 32k6 58 10 35 253 70 20 74.9 125 245 158 125 470 270 M12×24 φ13×35 95 170 170 95 220 10 138 180 330 42k6 82 12 45 292 32k6 58 10 35 268 80 22 85.4 137.5 260 175 150 530 290 M16×30 φ17×45 110 200 190 125 245 12 183 200 365 48k6 82 14 51.5 324 38k6 58 10 41 300 85 22 90.4 143 295 185 148 580 320 M16×30 φ17×45 115 250 213 110 245 12 243 225 415 48k6 82 14 51.5 342 38k6 58 10 41 318 95 25 100.4 160 320 198 170 640 360 M16×30 φ17×45 130 280 235 145 265 12 286 250 475 55k6 82 16 59 380 42k6 82 12 45 380 105 28 111.4 168 360 203 150 682 420 M16×30 φ17×45 135 320 265 125 280 12 350 280 540 60m6 105 18 64 430 48k6 82 14 51.5 407 115 32 122.4 180 390 227 165 755 450 M20×38 φ21×55 150 380 295 130 350 14 483 315 600 65m6 105 18 69 470 48k6 82 14 51.5 447 125 32 132.4 200 430 252 195 850 520 M20×38 φ21×55 170 410 340 150 380 15 655 355 690 70m6 105 20 74.5 515 55k6 82 16 59 492 140 36 148.4 232 480 268 210 955 600 M24×45 φ26×65 194 500 380 160 480 15 835 400 740 75m6 105 20 79.5 545 60m6 105 18 64 545 160 40 169.5 250 515 300 235 1065 660 M24×45 φ26×65 210 520 420 185 450 17 1100 450 850 80m6 130 22 85 625 65m6 105 18 69 600 180 45 190.5 275 575 326 305 1235 800 M24×45 M30 225 450 465 270 520 18 1500   4.11 SCWOM63～100型減速器與Y系列電機的連接尺寸見圖11、表13。 圖11 SCWOM63～100型減速器與Y系列電機的連接尺寸 表13 SCWOM63～100型減速器與Y系列電機的連接尺寸           單位：㎜ , 型號 規格 Y系列電機（4/B5） 反力矩支架  彈性聯軸器（GB5272-85）孔徑     ㎜ 電機 機座號 D  ㎜ H3 ㎜ ≈H4 ㎜ H5 ㎜ ≈H6 ㎜ d5/D5 ㎜ d6 ㎜ l3 ㎜ 規 格 電機端軸頭 直徑 減速器端軸頭直徑 i＜16 i≥16 63 Y80 Y90 Y100/Y112 200 200 250 188 198 215 433 471 545 150 150 170 145 145 170 12 12 16 50 50 60 34 34 42 ML1 ML1 ML2 19 24 28 19 19 80 Y80 Y90 Y100/Y112 200 200 250 211 221 238 456 494 568 170 170 190 170 170 190 16 16 16 60 60 60 42 42 42 ML1 ML1 ML2 19 24 28 24 24 100 Y90 Y100/Y112    Y132 Y132 200 250 300 300 246 263 284 290 519 593 679 725 200 210 230 235 205 220 235 235 16 20 20 20 60 70 70 70 42 52 52 52 ML1 ML2 ML3 ML3 24 28 38 38 — 24 28 —   4.12 SCWOM125～355型減速器與Y系列電機的連接尺寸見圖12、表14。 圖12 SCWOM125～355型減速器與Y系列電機的連接尺寸 表14 SCWOM125～355型減速器與Y系列電機的連接尺寸           單位：㎜ 型號 規格 Y系列電機（4/B5） 反力矩支架  彈性聯軸器（GB5272-85）孔徑  ㎜ 電機 機座號 D  ㎜ H3 ㎜ ≈H4 ㎜ H5 ㎜ ≈H6 ㎜ d5/D5 ㎜ d6 ㎜ l3 ㎜ 規 格 電機端軸頭直徑 減速器端軸頭直徑 i＜16 i≥16 125 Y100/Y112 Y132 Y160 Y160 Y180 250 300 350 350 350 289 310 343 359 365 619 725 833 894 945 235 255 290 305 310 250 265 265 265 265 20 25 25 25 25 70 70 70 70 70 52 56 56 56 56 ML2 ML3 ML4 ML4 ML5 28 38 42 42 48 — 28 32 — 140 Y100/Y112   Y132   Y160 250 300 350 299 320 353 629 735 866 245 265 300 270 285 285 25 25 25 70 70 70 56 56 56 ML2 ML3 ML4 28 38 42 — 28   160 Y100/Y112   Y132 Y160 Y180 Y180 Y200 250 300 350 350 350 400 340 361 394 400 424 430 670 776 907 960 1024 1095 285 305 340 345 370 375 295 305 305 305 305 340 25 25 25 25 25 25 70 70 70 70 70 70 56 56 56 56 56 56 ML2 ML3 ML4 ML5 ML5 ML6 28 38 42 48 48 55 — 32 42 — 180 Y160 Y180 Y200 350 350 400 409 415 445 922 995 1110 355 360 390 340 340 360 25 25 25 70 70 70 56 56 56 ML4 ML5 ML6 42 48 55 — 32 42 — 200   Y132 Y160 Y180 Y200 Y225 300 350 350 400 450 408 441 447 453 509 823 954 1027 1118 1202 350 385 390 400 425 350 360 360 380 440 25 25 25 25 25 70 70 70 70 70 56 56 56 56 56 ML3 ML4 ML5 ML6 ML7 38 42 48 55 60 — 38 48 — 225 Y180 Y200 Y225 350 400 450 465 471 503 1045 1136 1196 410 410 420 385 405 415 25 25 25 70 70 70 56 56 56 ML5 ML6 ML7 48 55 60 — 38 250 Y180 Y200 Y225 Y250 350 400 450 550 527 533 565 565 1107 1198 1258 1355 465 460 465 455 415 440 440 490 25 32 32 32 70 85 85 85 56 72 72 72 ML5 ML6 ML7 ML7 48 55 60 65 — 42 55 — 280 Y200 Y225 Y250 400 450 550 560 592 592 1225 1285 1382 490 500 480 470 470 525 32 32 32 85 85 85 72 72 72 ML6 ML7 ML7 55 60 65 — 48 315 Y200 Y225 Y250 Y280 400 450 550 550 600 632 632 662 1265 1325 1422 1547 530 540 520 550 510 510 560 560 32 32 32 32 85 85 85 85 72 72 72 72 ML6 ML7 ML7 ML8 55 60 65 75 — 48 65 — 355 Y200 Y225 Y250 Y280 400 450 550 550 643 675 675 705 1383 1465 1570 1685 550 580 580 600 550 550 620 620 32 32 32 32 85 85 85 85 72 72 72 72 ML6 ML7 ML7 ML8 55 60 65 75 — 55 70 —   4.13 SCWV163～100型減速器的裝配型式與外形尺寸見圖13、表15。 圖13 SC, WV163～100型減速器的裝配型式與外形尺寸 表15 SCWV163～100型減速器的外形尺寸                    單位：㎜ 中心距 a d3 i＜16 i≥16 D2 (H7) b2 t2 L2 L3 L4 H1 H2 D1 D3 B d2 K 重量 ㎏ d1 l1 b1 t1 L1 d1 l1 b1 t1 L1 63 150 19j6 28 6 21.5 128 19j6 28 6 21.5 128 30 8 33.3 70 97 95 60 220 102 M8×16 63 80 3 17 80 175 24j6 36 8 27 151 24j6 36 8 27 151 40 12 43.3 75 112 106 66 267 125 M8×16 69 100 3 24 100 218 28j6 42 8 31 182 24j6 36 8 27 176 50 14 53.8 95 130 140 85 325 150 M10×20 89 120 3 41   4.14 SCWV1M63～100型減速器與Y系列電機的連接尺寸見圖14、表16。 圖14 SCWV1M63～100型減速器與Y系列電機的連接尺寸 表16 SCWV1M63～100型減速器與Y系列電機的連接尺寸           單位：㎜   型號 規格 Y系列電機（4/B5） 反力矩支架  彈性聯軸器（GB5272-85）孔徑     ㎜ 電機 機座號 D  ㎜ H3 ㎜ ≈H4 ㎜ H5 ㎜ ≈H6 ㎜ d5/D5 ㎜ d6 ㎜ l3 ㎜ 規 格 電機端軸頭直徑 減速器端軸頭直徑 i＜16 i≥16 63 Y80 Y90 Y100/Y112 200 200 250 188 198 215 433 471 545 150 150 170 145 145 170 12 12 16 50 50 60 34 34 42 ML1 ML1 ML2 19 24 28 19 19 80 Y80 Y90 Y100/Y112 200 200 250 211 221 238 456 494 568 170 170 190 170 170 190 16 16 16 60 60 60 42 42 42 ML1 ML1 ML2 19 24 28 24 24 100 Y90 Y100/Y112    Y132 Y132 200 250 300 300 246 263 284 290 519 593 679 725 200 210 230 235 205 220 235 235 16 20 20 20 60 70 70 70 42 52 52 52 ML1 ML2 ML3 ML3 24 28 38 38 — 24 28 —   5 減速器的選用 5.1選用須知條件 a. 原動機類型； b. 額定輸入功率P1（kW）； c. 輸入轉速n1（r/min）； d. 工作機類型； e. 額定輸出扭矩； f. 最大輸出扭矩； g. 傳動比； h. 載荷性質； i. 裝配型式； j. 每日運轉時間； k. 每小時啟動次數； l. 小時負荷率JC（%）； m. 環境溫度（℃）。 5.2選用方法 5.2.1表23中規定的額定輸入功率P1和表22中的額定輸出扭矩T2適用于型號SCWU、SCWS和SCWO，載荷平穩無沖擊，每日工作8小時，每小時啟動10次，啟動扭矩為額定輸出扭矩的2.5倍，小時負荷率JC＝100％，環境溫度為20℃。 5.2.2當已知條件符合表22和表23的工作狀況時，可直接按表22和表23選取所需的減速器的規格。 5.2.3當已知條件不符合表22和表23的工作狀況時，應按下列公式⑴～⑷計算所需的計算負荷即計算輸入功率P1J或輸出扭矩T2J.      P1J= P1f1f2 ……………………………………………………………………………… ⑴      P1J= P1f3f4f5 …………………………………………………………………………… ⑵ T2J= T2f1f2 ……………………………………………………………………………… ⑶ T2J= T2f3f4f5  …………………………………………………………………………… ⑷ 式中      P1J —減速器的計算輸入功率，kW； P1 —減速器額定輸入功率(按表23)，kW；           T2J —減速器的計算輸出扭矩，N.m； T2 —減速器的額定輸出扭矩，N.m； f1 —減速器的工況系數，見表17； f2 —減速器的啟動頻率系數，見表18；      f3 —減速器的小時負荷率系數，見表19；      f4—減速器的環境溫度系數，見表20；      f5—風扇系數，見表21； 公式⑴或⑶為機械強度計算，公式⑵或⑷為熱極限強度計算，潤滑油極限溫度為100℃。如果采用專門的冷卻措施（循環冷卻、水冷卻等），潤滑油溫度限制在允許的范圍內時，不必用公式⑵或⑷進行計算。 按公式⑴、⑵或⑶、⑷計算結果中取較大值，再按表22和表23選取減速器的規格。 5.2.4 減速器可以承受短時尖峰負荷，但最大尖峰負荷不得超過額定負荷的2.5倍。 5.2.5當額定輸入轉速n1低于500r/min或其它特殊工況下（如JC很小時），須與本公司聯系。 5.3 工作狀況系數 5.3.1減速器的工況系數f1見表17。 5.3.2減速器的啟動頻率系數f2見表18。 5.3.3減速器的小時負荷率系數f3見表19。 5.3.4減速器的環境溫度系數f4見表20。 5.3.5風扇系數f5見表21。 表17  減速器的工況系數f1 原動機 每日工作時間      h f1 輕微沖擊（均勻）載荷U 中等沖擊載荷        M 強沖擊載荷     H 電動機 汽輪機 水力機 偶然性的1/2 h*　 0.8 0.9 1 間斷性的2 h* 0.9 1 1.25 2～10 h 1 1.25 1.5 10～24 h 1.25 1.5 1.75   4～6缸的 活塞發動機 偶然性的1/2 h*　 0.9 1.0 1.25 間斷性的2 h* 1 1.25 1.5 2～10 h 1.25 1.5       1.75 10～24 h 1.5 1.75 2   1～3缸的 活塞發動機 偶然性的1/2 h*　 1 1.25 1.5 間斷性的2 h* 1.25 1.5 1.75 2～10 h 1.5 1.75 2 10～24 h 1.75 2 2.25   注：①有*者指在每日偶然和間歇運轉時間的總和；      ②載荷性質及代號U、M、H參見附表1。 表18  啟動頻率系數f2 每小時啟動次數 ≤10 ＞10～60 ＞60～400 啟動頻率系數  f2 1 1.1 1.2 表19  小時負荷率系數f3 小時負荷率    JC％ 100 80 60 40 20 小時負荷率系數  f3 1 0.95 0.88 0.77 0.6 注：⑴ JC= ； ⑵ JC<20% 時按JC=20%計。 表20 環境溫度系數f4 環境溫度t℃ 0～10 >10～20 >20～30 >30～40 >40～50 環境溫度系數  f4 0.89 1 1.14 1.33 1.6 表21風扇系數f5 有風扇冷卻 風扇系數f5=1 無風扇冷卻                            蝸桿軸轉速n1           r/min 1500 1000 750 500 減速器中心距a  mm 風扇系數f5 63～100 1 1 1 1 >100～225 1.37 1.59 1.59 1.33 >225～450 1.51 1.85 1.89 1.78 5.4 選用示例 已知：需要一臺SCWU蝸桿減速器，用于驅動帶式輸送機，減速器為標準型式，風扇冷卻。   a.  原動機類型：電動機； b. 輸入轉速：n1＝1000r/min； c. 公稱傳動比：i=40； d. 輸出扭矩：T2=800N.m e. 最大輸出扭矩: T2max=1800N.m f. 每日工作時間：8小時； g. 每小時啟動次數：30次（載荷始終作用）； h. 每次運轉時間：1.6min; i.  環境溫度:40℃。    選擇減速器：由于已知條件與表22和表23的工作狀況不符，需按工作狀況系數算出計算負荷，再按表22和表23選擇所需減速器規格；    工作機為帶式輸送機，由附表1查得載荷性質代號為M；    原動機為電動機，每日工作8小時，由表17查得：f1=1.25；    每小時啟動30次，由表18查得：f2=1.1；    小時負荷率JC=（1.6×30）/60×100%=80%，由表19查得：f3=0.95；    環境溫度40℃，由表20查得：f4=1.33。 有風扇冷卻，由表21查得：f5=1。    分別按機械強度和熱極限強度計算所需扭矩：         T2J=T2·f1·f2 =800×1.25×1.1=1100（N.m）         T2J=T2·f3·f4·f5=800×0.95×1.33×1=1011（N.m）    計算結果表明：機械強度要求高于熱極限強度要求，故按T2J=1100 N.m選擇減速器規格。由表22和表23查得最接近的減速器規格：a=125㎜，i=40，n1=1000r/min，T2=1167，符合要求。   校核尖峰負荷： T2max=1800N.m<2.5T2=2.5×1167=2918 N.m，滿足要求。 因此，所選減速器的型號和標記為： SCWU125-40-ⅡF。   6 減速器的承載能力 6.1 減速器的額定輸出轉矩見表22。 表22   減速器的額定輸出轉矩                          單位：N.m 公稱 傳動 比i 型 號 SCWU、SCWS、SCWO  a（㎜） n1（r/min） 63 80 100 125 140 160 180 200 225 250 280 315 355 400 450   5 1500 1000 107 123 180 205 295 345 730 920 — — 1300 1550 — — 1900 2350 — — 2900 4050 — — 4200 6000 — — 6000 8600 — — 750 500 141 173 235 280 395 455 940 990 — — 1600 1700 — — 2500 2700 — — 4600 4900 — — 7400 9150 — — 11000 15000 — —     6.3 1500 1000 114 127 200 235 340 390 800 1000 960 1300 1450 1750 1700 2300 2100 2750 2450 3400 3200 4500 3650 5100 4670 6580 5370 7770 7500 10500 — — 750 500 146 176 260 315 445 520 1050 1150 1350 1400 1850, 1900 2400 2550 2800 3000 4000 4300 5300 5700 6300 7100 8200 9540 9590 11990 13500 18000 — — 續表22   減速器的額定輸出轉矩                        單位：N.m 公稱 傳動 比i 型 號 SCWU、SCWS、SCWO a(mm)n1（r/min） 63 80 100 125 140 160 180 200 225 250 280 315 355 400 450   8 1500 1000 127 146 230 275 365 440 830 990 1050 1400 1450 1900 1900 2550 2400 3250 2700 3700 3700 5100 4050 5600 5720 7910 6040 8440 8400 12000 — 12500 750 500 168 209 310 375 500 590 1250 1350 1450 1550 2150 2300 2650 2800 3450 3700 4400 4650 6200 6600 6800 8000 9540 11920 10070 13420 15000 19500 15500 21000   10 1500 1000 132 150 235 275 390 450 850 1150 1050 1450 1500 2000 1850 2450 2600 3400 3250 4200 3800 4900 4750 6200 5910 8200 7480 10550 9200 13000 — 14500 750 500 170 209 310 370 510 610 1250 1350 1550 1650 2100 2300 2700 2850 3500 3750 4450 4950 5900 6700 7400 8600 10010 11920 12470 15340 16500 22000 18500 24500   12.5 1500 1000 137 159 240 285 385 460 800 1050 1000 1350 1400 1900 1800 2450 2450 3250 3050 4100 3850 5200 5200 7200 6100 8300 8050 11030 10000 14500 — 17000 750 500 182 223 325 390 540 630 1250 1400 1600 1800 2200 2350 2950 3300 3700 3850 5000 5800 6500 7100 8900 9500 10500 12400 13900 17200 18000 23000 21000 28000   16 1500 1000 137 159 250 290 415 480 960 1250 1200 1600 1750 2150 2200 2800 3000 3450 3700 4300 4250 5700 5400 7200 7150 10020 8920 11990 11500 16000 — 18000 750 500 182 223 325 400 550 650 1350 1400 1700 1750 2250 2350 2900 3150 3650 3900 4900 5100 6700 7200 8400 9100 11920 12880 15340 16780 19500 23500 23000 30500   20 1500 1000 164 191 285 330 455 540 970 1250 1200 1500 1750 2250 2150 2750 2950 3850 3600 4550 5000 6700 5900 8000 7540 10490 9300 12950 12000 16500 — 22000 750 500 219 246 380 450 630 710 1500 1650 1850 2000 2600 2800 3200 3450 4200 4500 5400 5900 8200 8800 9700 10500 12400 14310 15820 18220 20000 26000 27500 35500   25 1500 1000 141 178 275 340 445 540 890 1100 1150 1400 1600 2100 2050 2600 2650 3500 3300 4350 4500 6000 5600 7700 7340 9540 10070 13420 12500 16500 — 20500 750 500 191 205 380 435 590 670 1300 1400 1650 1750 2500 2650 3150 3350 4150 4800 5200 6000 7200 8500 9200 11000 11920 14780 16780 20140 20500 26500 25500 33000   31.5 1500 1000 146 168 260 305 430 510 1100 1300 1350 1600 2000 2250 2550 2900 3600 3700 4300 4800 4900 6500 6200 8100 8780 11920 11500 15340 — 19500 — 26000 750 500 187 228 340 410 570 670 1350 1400 1700 1750 2350 2450 3000 3250 3850 4100 5000 5400 7000 7400 8800 9300 12400 13350 16780 17260 23500 25000 29500 32000   40 1500 1000 173 196 300 345 485 590 1100 1400 1350 1700 2000 2600 2450 3150 3450 4200 4300 5400 6000 7800 7100 9400 9160 12400 11990 15820 15500 21500 — 28000 750 500 228 259 390 455 670 730 1600 1700 1950 2050 2700 2900 3300 3550 4450 4650 5800 6300 8500 9000 10000 11000 14310 15260 17260 18700 26000 29500 34000 37500   50 1500 1000 159 191 310 360 480 570 990 1250 1300 1600 1800 2350 2300 3000 3100 4000 3900 5300 5300 7000 6900 9000 8580 11920 11990 16300 15000 20500 — 26000 750 500 205 223 405 455 640 700 1450 1500 1800 1900 2750 2950 3500 3700 4450 4850 5900 6200 8200 9200 11000 12000 14300 16220 19660 22530 25000 30500 32000 39000   63 1500 1000 — — 280 300 450 510 890 970 1200 1350 1650 1800 2250 2750 3000 3400 3900 5000 4600 5900 6100 8100 7820 10490 10550 14380 14500 20000 — 24000 750 500 — — 325 390 550 630 1100 1250 1500 1700 2050 2300 2900 3400 3900 4400 5500 6000 6700 7200 9100 10000 12400 13830 17740 19180 23500 26000 29500 33000     6.2 減速器的額定輸入功率見表23。 表23 減速器的額定輸入功率                          單位：kW 公稱 傳動 比i 型 號 SCWU、SCWS、SCWO a(mm)n1（r/min） 63 80 100 125 140 160 180 200 225 250 280 315 355 400 450   5 1500 1000 3.5 2.978 6.388 4.871 10.39 8.092 25.22 21.28 — — 44.68 35.59 — — 64.9 53.68 — — 98.44 91.75 — — 141.9 135.7 — — 202.4 193.6 — — 750 500 2.577 2.12 4.211 3.367 7.010 5.436 16.4 11.64 — — 27.73 19.81 — — 43.06 31.23 — — 78.56 56.14 — — 126.4 104.2 — — 185.9 169.4 — —   6.3 1500 1000 3.198 2.422 5.508 4.331 9.258 7.141 21.37 17.96 27.51 24.97 38.4 31.03 48.46 43.85 55.38 49.95 69.18 64.08 83.77 78.53 102.5 95.58 121.7 114.4 150.5 145.3 185 172.5 — — 750 500 2.09 1.706 3.594 2.955 6.138 4.829 14.22 10.47 19.57 13.65 24.73 17.08 34.5 24.62 37.27 26.64 56.95 41.03 69.81 50.37 88.76 67.32 107.2 83.58 134.8 112.5 166.8 148.1 — —   8 1500 1000 2.932 2.255 4.866 3.908 7.628 6.144 17.01 13.55 24.25 21.7 28.44 24.95 43.51 39.10 48.25 43.65 61.38 56.13 73.84 67.78 91.68 84.52 113.6 104.8 136.0 126.7 166.1 158.2 — 174.1 750 500 1.962 1.647 3.334 2.714 5.289 4.183 12.93 9.322 16.96 12.25 21.31 15.42 30.67 21.93 35.01 25.38 50.44 35.91 62.32 44.70 77.46 61.33 95.18 79.99 114.0 101.7 148.9 129.6 162.4 147.3   10 1500 1000 2.34 1.8 4.056 3.205 6.626 5.132 14.16 12.78 17.3 16.05 24.5 21.96 32.1 28.62 42.1 37.06 50.79 43.94 59.13 51.10 73.68 64.39 94.55 87.71 140.2 112.4 146.2 138.1 — 162.2 750 500 1.594 1.272 2.729 2.203 4.401 3.542 10.54 7.714 12.95 9.355 17.41 12.88 23.73 16.96 28.83 20.87 35.14 26.401 46.4 35.62 57.94 45.57 80.74 64.7 100.2 82.81 132.0 118.1 156.0 137.8   12.5 1500 1000 2.036 1.594 3.534 2.84 5.579 4.465 11.27 9.919 14.74 13.36 19.32 17.63 25.36 23.21 32.62 29.04 42.61 38.43 52.23 47.23 71.95 66.84 79.91 73.88 105.1 96.65 130.4 127.1 — 152.5 750 500 1.37 1.126 2.432 1.967 3.977 3.121 8.946 6.794 11.91 9.104 15.38 11.16 21.05 16.0 24.93 17.6 35.26 27.75 44.42 32.91 62.16 45.05 69.26 55.4 91.39 76.37 118.3 101.3 141.2 126.2   16 1500 1000 1.728 1.359 3.019 2.375 4.93 3.82 11.06 9.651 13.63 12.26 19.62 16.27 23.11 19.81 33.22 25.78 39.52 30.89 46.71 41.99 57.25 51.16 77.7 72.91 94.45 86.88 124.2 115.4 — 127.4 750 500 1.17 0.963 2.023 1.664 3.326 2.661 7.871 5.677 9.877 6.93 12.97 9.124 15.6 11.397 20.64 14.868 26.61 18.69 37.26 27.11 45.01 33.09 65.59 47.75 83.95 61.95 106.4 86.09 122.6 109.3   20 1500 1000 1.677 1.329 2.68 2.094 4.21 3.368 8.592 7.77 11.05 9.301 15.12 13.05 19.39 16.7 24.97 21.97 31.94 27.09 41.91 37.65 51.71 46.95 62.42 58.25 80.82 75.23 98.76 90.92 — 120.8 750 500 1.147 0.873 1.825 1.466 2.957 2.278 6.915 5.241 8.694 6.478 11.45 8.618 14.75 10.81 18.14 13.18 24.38 18.06 34.87 25.45 43.07 31.64 52.03 40.69 69.41 54.29 83.01 72.97 113.6 99.09   25 1500 1000 1.205 1.012 2.152 1.778 3.531 2.896 6.526 5.332 8.323 6.796 11.82 10.42 14.19 12.09 18.38 16.44 22.32 19.86 30.8 27.53 38.03 35.05 51.46 44.9 67.7 60.58 83.69 74.13 — 90.13 750 500 0.824 0.6 1.516 1.164 2.34 1.836 4.877 3.575 6.108 4.403 9.484 6.831 11.129 8.050 14.76 11.65 17.95 14.05 25.08 20.11 31.69 25.81 42.47 35.78 57.17 46.72 69.46 60.79 84.46 74.00   31.5 1500 1000 1.054 0.829 1.809 1.445 2.901 2.285 7.208 5.73 8.413 6.738 12.14 9.825 14.47 11.13 21.53 16.47 24.69 18.48 28.73 25.65 35.02 30.75 50.41 46.24 65.58 58.96 —74.43 — 95.59 750 500 0.689 0.581 1.223 1.021 1.973 1.588 4.548 3.284 5.473 3.879 7.469 5.332 8.868 6.568 11.95 8.7 14.91 10.93 21.21 15.3 25.35 18.47 36.44 26.79 48.81 34.13 68.04 48.87 82.46 60.39   40 1500 1000 1.015 0.78 1.634 1.277 2.559 2.087 5.451 4.67 6.917 5.889 9.506 8.384 11.77 10.35 15.87 13.24 20.1 17.18 26.95 22.99 33.33 29.94 40.55 37.26 55.49 49.51 67.48 63.11 — 81.63 750 500 0.704 0.554 1.095 0.884 1.812 1.387 4.159 3.053 5.222 3.77 6.691 4.984 8.296 6.147 10.709 7.662 14.08 10.48 19.78 14.46 24.15 18.34 32.39 23.85 40.79 30.06 57.84 44.58 74.94 56.40      續表23 減速器的額定輸入功率                            單位：kW 公稱 傳動 比i 型 號 SCWU、SCWS、SCWO a（㎜）n1（r/min） 63 80 100 125 140 160 180 200 225 250 280 315 355 400 450   50 1500 1000 0.787 0.641 1.43 1.144 2.182 1.787 4.226 3.606 5.339 4.439 7.295 6.441 8.872 7.795 12.07 10.48 14.44 13.36 20.33 18.10 25.42 22.34 32.07 29.83 43.13 39.61 53.65 49.63 — 61.38 750 500 0.525 0.395 0.966 0.73 1.511 1.117 3.221 2.3 3.839 2.803 5.829 4.326 6.992 5.131 9.088 6.79 11.38 8.235 16.18 12.61 20.76 15.77 27.24 21.44 36.30 28.74 45.94 38.14 57.13 47.08   63 1500 1000 — — 1.175 0.865 1.782 1.402 3.332 2.488 4.452 3.394 5.65 4.22 7.709 6.399 9.966 7.787 13.17 11.57 15.31 13.39 20.20 20.37 25.06 22.77 33.84 31.32 45.41 42.56 — 50.59 750 500 — — 0.709 0.574 1.152 0.90 2.147 1.701 2.889 2.281 3.691 2.878 5.141 4.251 6.825 5.302 9.659 7.26 11.6 8.564 15.45 11.85 20.4 15.84 29.52 21.75 37.78 28.77 47.20 35.93      7 減速器的潤滑 7.1 減速器中蝸輪蝸桿的嚙合一般采用浸油潤滑。潤滑油注油量參見表24，浸油深度以油標中線為準。當嚙合滑動速度VS≥10m/s,應改用噴油潤滑。對噴油潤滑，潤滑油粘度為114 cst/50℃（相當于15E/50℃）注油壓力為0.15～0.25Mpa,每分鐘注油量應符合表25的規定。VS值見表26。                                 表24 減速器浸油潤滑的注油量   型號 中心距a（㎜） 63 80 100 125 140 160 180 200 225 250 280 315 355 400 450 注油量 SCWU 0.3 0.4 0.8 1.5 2 2 3.5 3.5 6 6 7 9 10 15 20 SCWS 0.6 0.8 1.6 2.5 4.5 5 7 8 13 14 19 25 28 35 42 SCWO 0.5 0.7 1.2 3.5 5 7 9.5 12 17 18 20 28 30 37 50 表25 減速器噴油潤滑的注油量 中心距a（㎜） 63、80 100 125、140 160～180 200、225 250、280 315、355 400、450 注油量（l/min）       1 2 3 4 6 10 15 20 7.2 在通常情況下，根據滑動速度大小按表26選擇適當?shù)臐?rùn)滑油。       表26 蝸輪蝸桿嚙合滑動速度VS                      單位：m/s 公稱 傳動 比i 型號 SCWU、SCWS、SCWO a（㎜） n1（r/min） 63 80 100 125 140 160 180 200 225 250 280 315 355 400 450   5 1500 1000 3.42 2.28 4.45 2.97   6.54 4.36 — — 8.13 5.42 — — 10.28 6.85 — — 12.47 8.32 — — 15.57 10.38 — — 16.99 11.33 — — 750 500 1.71 1.14 2.22 1.48   3.27 2.18 — — 4.07 2.71 — — 5.14 3.43 — — 6.24 4.16 — — 7.78 5.19 — — 8.49 5.66 — —   6.3 1500 1000 3.04 2.03 3.99 2.66   5.78 3.85 6.08 4.05 7.13 4.76 7.61 5.07 9.04 6.03 9.65 6.43 10.89 7.26 11.45 7.63 13.56 9.04 14.55 9.70 15.50 10.33 — — 750 500 1.52 1.01 1.99 1.33   2.89 1.93 3.04 2.03 3.57 2.38 3.81 2.54 4.52 3.01 4.83 3.22 5.44 3.63 5.72 3.82 6.78 4.52 7.27 4.85 7.75 5.17 — —   8 1500 1000 2.76 1.84 3.43 2.28   4.95 3.30 5.83 3.89 6.09 4.06 7.28 4.85 7.42 4.95 9.24 6.16 9.44 6.30 10.89 7.26 11.60 7.73 13.84 9.23 14.84 9.89 14.55 9.70 750 500 1.38 0.92 1.71 1.14   2.47 1.65 2.92 1.94 3.04 2.03 3.64 2.43 3.71 2.47 4.62 3.08 4.72 3.15 5.44 3.63 5.80 3.87 6.92 4.61 7.42 4.95 7.27 4.85 續表26 蝸輪蝸桿嚙合滑動速度VS                      單位：m/s , 公稱 傳動 比i 型號 SCWU、SCWS、SCWO           a（㎜） n1（r/min） 63 80 100 125 140 160 180 200 225 250 280 315 355 400 450   10 1500 1000 2.69 1.79 3.43 2.29 4.18 2.78 4.77 3.18 6.35 4.24 6.41 4.27 8.21 5.47 7.45 4.97 9.29 6.19 9.31 6.21 11.72 7.81 11.18 7.45 12.67 8.45 14.90 9.93 13.84 9.23 750 500 1.34 0.89 1.71 1.14 2.09 1.39 2.38 1.59 3.17 2.11 3.21 2.14 4.10 2.74 3.73 2.48 4.64 3.10 4.66 3.10 5.86 3.91 5.59 3.73 6.33 4.22 7.45 4.97 6.92 4.61   12.5 1500 1000 2.50 1.67 3.35 2.24 4.19 2.79 4.69 3.12 5.16 3.44 6.43 4.29 6.49 4.32 7.21 4.80 7.45 4.97 9.10 6.07 9.13 6.08 11.11 7.41 12.37 8.25 14.01 9.34 13.42 8.95 750 500 1.25 0.83 1.68 1.12 2.09 1.40 2.34 1.56 2.58 1.72 3.21 2.14 3.24 2.16 3.60 2.40 3.73 2.48 4.55 3.03 4.56 3.04 5.56 3.70 6.18 4.12 7.00 4.67 6.71 4.47   16 1500 1000 2.63 1.76 3.37 2.24 4.09 2.73 4.64 3.09 6.25 4.17 6.86 4.58 7.14 4.76 7.24 4.83 9.10 6.07 9.05 6.03 11.49 7.66 10.82 7.21 12.08 8.05 14.48 9.65 12.22 8.15 750 500 1.31 0.88 1.68 1.12 2.05 1.36 2.32 1.55 2.12 2.08 3.43 2.29 3.57 2.38 3.62 2.41 4.55 3.03 4.53 3.02 5.75 3.83 5.41 3.61 6.04 4.03 7.24 4.83 6.11 4.07   20 1500 1000 2.27 1.51 2.94 1.96 3.52 2.35 4.24 2.83 4.92 3.28 5.26 3.51 6.62 4.41 7.02  4.68 7.90  5.27 7.24 4.83 8.94 5.96 9.43 6.29 11.57 7.72 11.58 7.72 13.03 8.69 750 500 1.14 0.76 1.47 0.98 1.76 1.17 2.12 1.42 2.46 1.64 2.63 1.75 3.31 2.21 3.51 2.34 3.95 2.63 3.62 2.41 4.47 2.98 4.72 3.14 5.79 3.86 5.79 3.86 6.52 4.34   25 1500 1000 2.22 1.48 2.58 1.72 3.43 2.29 3.67 2.44 4.42 2.95 5.18 3.46 5.47 3.65 5.48 3.65 6.44 4.30 6.55 4.37 8.06 5.37 9.22 6.15 9.86 6.58 10.95 7.30 11.69 7.79 750 500 1.11 0.74 1.29 0.86 1.71 1.14 1.83 1.22 2.21 1.47 2.59 1.73 2.74 1.82 2.74 1.83 3.22 2.15 3.28 2.18 4.03 2.69 4.61 3.07 4.93 3.29 5.48 3.65 5.85 3.90   31.5 1500 1000 2.60 1.74 3.33 2.22 4.04 2.69 5.05 3.37 6.19 4.12 6.17 4.11 7.05 4.70 7.11 4.74 8.99 5.99 8.89 5.93 11.36 7.57 10.60 7.07 12.02 8.01 14.22 9.48 15.40 10.33 750 500 1.30 0.87 1.66 1.11 2.02 1.35 2.52 1.68 3.09 2.06 3.09 2.06 3.53 2.35 3.56 2.37 4.50 3.00 4.44 2.96 5.68 3.79 5.30 3.53 6.01 4.01 7.11 4.74 , 7.74 5.16   40 1500 1000 2.25 1.50 2.92 1.94 3.48 2.32 4.05 2.70 4.86 3.24 5.19 3.46 5.99 4.00 6.33 4.22 7.10 4.74 7.11 4.74 8.80 5.87 9.28 6.19 11.40 7.60 11.38 7.59 12.80 8.53 750 500 1.12 0.75 1.46 0.97 1.74 1.16 2.02 1.35 2.43 1.62 2.59 1.73 3.00 2.00 3.16 2.11 3.55 2.37 3.56 2.37 4.40 2.93 4.64 3.09 5.7 3.8 5.69 3.79 6.40 4.27   50 1500 1000 2.20 1.47 2.56 1.71 3.15 2.10 3.94 2.63 4.38 2.92 4.73 3.15 5.42 3.61 5.91 3.94 6.37 4.25 7.10 4.73 7.96 5.31 8.29 5.53 9.53 6.36 10.81 7.20 11.52 7.68 750 500 1.10 0.73 1.28 0.85 1.58 1.05 1.97 1.31 2.19 1.46 2.36 1.58 2.71 1.81 2.96 1.97 3.18 2.12 3.55 2.37 3.98 2.65 4.14 2.76 4.77 3.18 5.40 3.60 5.76 3.84   63 1500 1000 — — 2.15 1.43 2.76 1.84 3.43 2.28 3.78 2.52 4.07 2.71 4.73 3.15 5.05 3.36 5.75 3.84 6.39 4.26 7.40 4.93 7.35 4.90 7.97 5.32 9.59 6.39 10.49 7.00 750 500 — — 1.07 0.72 1.38 0.92 1.71 1.14 1.89 1.26 2.03 1.36 2.36 1.58 2.52 1.68 2.88 1.92 3.20 2.13 3.70 2.47 3.67 2.45 3.99 2.66 4.79 3.20 5.25 3.50                             表27 滑動速度與潤滑油 滑動速度VS     （m/s） ≤2.2 ＞2.2 ～5 ＞5～12 ＞12 潤滑油牌號 N680 N460 N320 N220 潤滑油 粘度 cst/50℃ 　　　324     225     169       114 cst/40℃ 612～748 414～506 288～352 198～242             7.3本標準減速器潤滑油只允許選用蝸輪蝸桿油，不能使用含硫添加劑的極壓工業齒輪油。 7.4滾動軸承一般采用飛濺潤滑，對于蝸桿軸低速運轉或由于結構原因不能采用飛濺潤滑的軸承，應采用鋰基潤滑脂潤滑。 7.5潤滑油的更換 7.5.1 減速器（或新更換的蝸輪副）第一次使用時，運轉150～300小時后必須更換潤滑油。在以后的使用時應定期檢查油的質量，對于混入雜質或變質的油須及時更換。一般情況下，對于長期連續工作的減速器，須每500～1000小時換油一次，對于每天工作時間不超過8小時的減速器，每1200～3000小時換油一次。 7.5.2減速器應加入與原來使用牌號相同的油，不允許不同牌號的油相混用，牌號相同而粘度不同的油允許混合使用。 7.5.3在換油過程中，蝸輪應使用與運轉時相同牌號的油進行清洗（用煤油等會損害密封件，并影響潤滑油的性能）。 7.5.4 減速器運行過程中，當發現油的溫升超過80℃或油溫超過100℃及產生不正常的噪音等現象時，應停止使用，檢查原因。如因齒面膠合等原因所致，必須排除故障，更換潤滑油后，方可繼續運轉。 7.6 減速器應半年一次或定期檢修。發現擦傷、膠合及顯著磨損，必須采取有效措施制止。備件必須按圖樣要求制造，保證質量。更換新的備件后必須經過跑合和負荷試驗后再正式使用。 7.7用戶應有合理的使用維護規章制度，對減速器的運轉情況和維護中發現的問題應詳細、認真記錄。 8 減速器的安裝使用和維修 8.1 減速器主動軸直接與電機聯結時推薦采用彈性聯軸器，減速器被動軸與工作機聯結時推薦采用間隙配合。 8.2 減速器的主動軸線和被動軸線必須與相聯結部分的軸線保證同軸，其誤差不得大于所用聯軸器的允許值。 8.3 減速器安裝后用手轉動必須靈活，無卡阻現象，蝸桿軸承和蝸輪軸承的軸向間隙應符合技術要求的規定。 8.4 安裝好后的減速器，在正式使用前應進行負荷試車，負荷試車先進行空載運轉，當空載無故障時，方可開始加載并分以下四個階段： a 第一階段載荷為額定載荷的25%； b  第二階段載荷為額定載荷的50%； c  第三階段載荷為額定載荷的75%； d  第四階段載荷為額定載荷的100%。  每一階段運轉時間以油溫平衡為準，但不得少于2小時，最高油溫不得超過100℃，運轉應平穩，無沖擊、振動、噪音及漏油等現象，發現故障應及時排除。 附表1 工作機械載荷分類 工作機械 載荷分類 工作機械 載荷分類 建筑機械類 混凝土攪拌機 卷揚機 路面建筑機械 化工類 攪拌機（液體） 攪拌機（半液體） 離心機（重型） 離心機（輕型） 冷卻滾筒* 干燥滾筒* 攪拌機 傳送運輸機類 平板傳送機 平衡塊升降機 槽式傳送機 帶式傳送機（大件） 帶式傳送機（小件） 筒式面粉傳送機 鏈?zhǔn)絺魉蜋C(jī) 環式傳送機 貨物升降機 卷揚機* 傾斜卷揚機* 連桿式傳送機 載人升降機 螺旋式傳送機 鋼帶式傳送機 鏈?zhǔn)讲坌蛡魉蜋C(jī) 絞車運輸機 起重機類 轉臂式起重齒輪傳動裝置 卷揚機齒輪傳動裝置 吊桿起落齒輪傳動裝置 轉向齒輪傳動裝置 行走齒輪傳動裝置 挖泥機類 筒式傳送機 筒式轉向輪 挖泥頭 機動絞車 泵 轉向齒輪傳動裝置 行走齒輪傳動裝置（覆帶） 造紙機械類 壓光機* 多層紙板機* 干燥滾筒* 上光滾筒* 攪漿機* 紙漿擦碎機* 吸水輥* 吸水滾壓機* 潮紙滾壓機* 威羅機* 泵類 機床及主要傳動裝置 離心泵（稀液體） 離心泵（半液體） 活塞泵 柱塞泵* 壓力泵* 塑料工業類     壓光機*     擠壓機* 螺旋壓出機* 混合機*   M M M   U M M U M M M   M M M M U U M M M H H M M M M M M   M U U M H   H H H M M M H   M H H M H H H H H H   M U M H H H   M M M M 食品工業機械類 灌注及裝箱機器 甘蔗壓榨機* 甘蔗粉碎機* 攪拌機 醬裝物吊桶 包裝機 糖甜菜切斷機 糖甜菜清洗機 金屬滾軋機類 鋼坯剪斷機* 鏈?zhǔn)捷斔蜋C(jī)* 冷軋機* 連鑄成套設備* 冷床* 剪料頭機* 交叉轉彎輸送機* 除銹機* 重型和中型板軋機* 棒坯初軋機* 棒坯轉運機械* 棒坯堆料機* 推床* 剪板機* 板材擺動升降機* 軋輥矯直機 軋鋼機輥道（重型）* 軋鋼機輥道（輕型）* 薄板軋機* 焊管機 焊接機（帶材和線材） 線材拉拔機 金屬加工機床類 動力軸 鍛造機 鍛錘* 機床及輔助裝置 金屬刨床 沖壓機床 薄板彎曲機 石油工業機械類 輸油管油泵* 轉子鉆井設備 橡膠機械類 壓光機* 擠壓機* 混合攪拌機* 捏合機* 滾壓機* 石料、瓷土料加工機械類 球磨機* 擠壓粉碎機* 壓磚機 錘式粉碎機* 管磨機* 紡織機械類 送料機 織布機 印染機 精制桶 威羅機 水處理類 螺桿泵 木工機械類 剝皮機 刨床 鋸床* 木材加工機   U M M   H M H H M H M H H H H H H H M M H M H H M M   U H H U H H M   M H   M H M H H   H H H H H   M M M M M   M   H M H UU M H M M   注：U－均勻載荷；M－中等沖擊載荷；H－強沖擊載荷。帶*者表示僅適用于24h工作制. 附表2 軸裝式圓弧圓柱蝸桿減速器（JB/T6387-1992）所用軸承和油封 SCW系列軸裝式圓弧圓柱蝸桿減速器（JB/T6387-1992）所用軸承 中心距a (㎜) 63 80 100 125 140 160 180 200 250 280 315 355 400 450 蝸桿 軸承 型號 7304E 27305E 27308E 27309E 27310E 7311E 7312E 27312E 27315E 27314E 27317E 27319E 27321E 27326E 2215 2218 2217 2220 2222 2321 2326 數量 2 2 2 2 2 2 2 2       1 2    1 2      1 2    1 2      1 2    1 2    1 蝸輪 軸承 型號 2007109 2007112 2007115 2007117 2007118 2007122 2007124 2007124 2007130 2007136 2007140 46244 2007144 2007148 數量 2 2 2 2 2 2 2 2 2 2 2 2 2 2 SCW系列軸裝式圓弧圓柱蝸桿減速器（JB/T6387-1992）所用油封（JB2600-80） 中心距a (㎜) 63 80 100 125 140 160 180 蝸桿 油封 規格 （SD） 20×40×8 25×40×8 40×62×10 45×65×10 55×75×12 55×75×12 55×75×12 蝸輪 油封 規格 （SD） 45×65×10 60×80×7 75×95×12 85×110×12 105×140×14 105×140×14 120×150×14 中心距a (㎜) 200 250 280 315 355 400 450 蝸桿 油封 規格 （SD） 50×70×12 62×80×12 65×90×12 80×100×12 80×100×12 85×10512 110×140×14 55×75×12             蝸輪 油封 規格 （SD） 120×150×14 150×180×16 180×22016 220×26018 220×260×18 220×260×18 240×280×18   附圖1 軸裝式圓弧圓柱蝸桿雙級減速器 附圖2 圓弧圓柱蝸桿雙級減速器 SCWU、SCWS、SCWO軸裝式圓弧圓柱蝸桿減速器的額定輸入功率P1和額定輸出轉矩T2見下表 , 傳動 比代號 公稱 傳動 比iN 輸入轉 速n1/ r·min-1 中心距代號 1 2 3 4 5 6 7 8 9 10 11 12 中心距a/mm 63 80 100 125 140 160 180 200 225 250 280 315 型號 SCWU、SCWS、SCWO 額定輸入功率P1/kW  額定輸出轉矩T2/N·m 1 5 1500 P1 3.500 6.388 10.39 25.22 — 44.68 — 64.90 — 98.44 — 141.9 T2 107 180 295 730 — 1300 — 1900 — 2900 — 4200 1000 P1 2.978 4.871 8.092 21.28 — 35.59 — 53.68 — 91.75 — 135.7 T2 123 205 345 920 — 1550 — 2350 — 4050 — 6000 750 P1 2.577 4.211 7.010 16.40 — 27.73 — 43.06 — 78.56 — 126.4 T2 141 235 395 940 — 1600 — 2500 — 4600 — 7400 500 P1 2.120 3.367 5.436 11.64 — 19.81 — 31.23 — 56.14 — 104.2 T2 173 280 455 990 — 1700 — 2700 — 4900 — 9150 2 6.3 1500 P1 3.198 5.505 9.258 21.37 27.51 38.40 48.46 55.38 69.18 83.77 102.5 121.7 T2 114 200 340 800 960 1450 1700 2100 2450 3200 3650 4670 1000 P1 2.422 4.331 7.141 17.96 24.97 31.03 43.85 49.95 54.08 78.53 95.58 114.4 T2 127 235 390 1000 1300 1750 2300 2750 3400 4500 5100 6580 750 P1 2.090 3.594 6.138 14.22 19.57 24.73 34.50 37.27 56.95 69.81 88.76 107.2     T2 146 260 445 1050 1350 1850 2400 2800 4000 5300 6300 8200 500 P1 1.706 2.955 4.829 10.47 13.65 17.08 24.62 26.64 41.03 50.37 67.32 83.58 T2 176 315 520 1150 1400 1900 2550 3000 4300 5700 7100 9540 3 8 1500 P1 2.932 4.866 7.628 17.01 24.25 28.44 43.51 48.25 61.38 73.84 91.68 113.6 T2 127 235 365 830 1050 1450 1900 2400 2700 3700 4050 5720 1000 P1 2.255 3.908 6.144 13.55 21.70 24.95 39.10 43.65 56.13 67.78 84.52 104.8 T2 146 275 440 990 1400 1900 2550 3250 3700 5100 5600 7910 750 P1 1.962 3.334 5.289 12.93 16.96 21.31 30.67 35.01 50.44 62.32 77.46 95.18 T2 168 310 500 1250 1450 2150 2650 3450 4400 6200 6800 9540 500 P1 1.647 2.714 4.183 9.322 12.25 15.42 21.93 25.38 35.91 44.70 61.33 79.99 T2 209 375 590 1350 1550 2300 2800 3700 4650 6600 8000 11920 4 10 1500 P1 2.340 4.056 6.626 14.16 17.30 24.50 32.10 42.10 50.79 59.13 73.68 94.55 T2 132 235 390 850 1050 1500 1850 2600 3250 3800 4750 5910 1000 P1 1.800 3.205 5.132 12.78 16.05 21.96 28.62 37.06 43.94 51.10 64.39 87.71 T2 150 275 450 1150 1450 2000 2450 3400 4200 4900 6200 8200 750 P1 1.594 2.729 4.401 10.54 12.95 17.41 23.73 28.83 35.14 46.40 57.94 80.74 T2 170 310 510 1250 1550 2100 2700 3500 4450 5900 7400 10010 500 P1 1.272 2.203 3.542 7.714 9.355 12.88 16.96 20.87 26.401 35.62 45.57 64.70 T2 209 370 610 1350 1650 2300 2850 3750 4950 6700 8600 11920 5 12.5 1500 P1 2.036 3.534 5.579 11.27 14.74 19.32 25.36 32.62 42.61 52.23 71.95 79.91 T2 137 240 385 800 1000 1400 1800 2450 3050 3850 5200 6100 1000 P1 1.594 2.840 4.465 9.919 13.36 17.63 23.21 29.04 38.43 47.23 66.84 73.88 T2 159 285 460 1050 1350 1900 2450 3250 4100 5200 7200 8300 750 P1 1.370 2.432 3.977 8.946 11.91 15.38 21.05 24.93 35.26 44.42 62.16 69.26 T2 182 325 540 1250 1600 2200 2950 3700 5000 6500 8900 10500 500 P1 1.126 1.967 3.121 6.794 9.104 11.16 16.00 17.60 27.75 32.91 45.05 55.40 T2 223 390 630 1400 1800 2350 3300 3850 5800 7100 9500 12400 6 16 1500 P1 1.728 3.019 4.930 11.06 13.63 19.62 23.11 33.22 39.52 46.71 57.25 77.70 T2 137 250 415 960 1200 1750 2200 3000 3700 4250 5400 7150 1000 P1 1.359 2.375 3.820 9.651 12.26 16.27 19.81 25.78 30.89 41.99 51.16 72.91 T2 159 290 480 1250 1600 2150 2800 3450 4300 5700 7200 10020 750 P1 1.170 2.023 3.326 7.871 9.877 12.97 15.60 20.64 26.61 37.26 45.01 65.59 T2 182 325 550 1350 1700 2250 2900 3650 4900 6700 8400 11920 500 P1 0.963 1.664 2.661 5.677 6.930 9.124 11.397 14.868 18.69 27.11 33.09 47.75 T2 223 400 650 1400 1750 2350 3150 3900 5100 7200 9100 12880 7 20 1500 P1 1.677 2.680 4.210 8.592 11.05 15.12 19.39 24.97 31.94 41.91 51.71 62.42 T2 164 285 455 970 1200 1750 2150 2950 3600 5000 5900 7540 1000 P1 1.329 2.094 3.368 7.77 9.301 13.05 16.70 21.97 27.088 37.65 46.95 58.25 T2 191 330 540 1250 1500 2250 2750 3850 4550 6700 8000 10490 750 P1 1.147 1.825 2.957 6.915 8.694 11.45 14.75 18.14 24.38 34.87 43.07 52.03 T2 219 380 630 1500 1850 2600 3200 4200 5400 8200 9700 12400 500 P1 0.873 1.466 2.278 5.241 6.478 8.613 10.81 13.18 18.06 25.45 31.64 40.69 T2 246 450 710 1650 2000 2800 3450 4500 5900 8800 10500 14310 8 25 1500 P1 1.205 2.152 3.531 6.526 8.323 11.82 14.19 18.38 22.32 30.80 38.03 51.46 T2 141 275 445 890 1150 1600 2050 2650 3300 4500 5600 7340 1000 P1 1.012 1.778 2.896 5.332 6.796 10.42 12.09 16.44 19.86 27.53 35.05 44.90 T2 178 340 540 1100 1400 2100 2600 3500 4350 6000 7700 9540 750 P1 0.824 1.516 2.340 4.877 6.108 9.484 11.129 14.76 17.95 25.08 31.69 42.47 T2 191 380 590 1300 1650 2500 3150 4150 5200 7200 9200 11920 500 P1 0.600 1.164 1.836 3.575 4.403 6.831 8.050 11.65 14.05 20.11 , 25.81 35.78 T2 205 435 670 1400 1750 2650 3350 4800 6000 8500 11000 14780 9 31.5 1500 P1 1.054 1.809 2.901 7.208 8.413 12.14 14.47 21.53 24.69 35.02 50.41 T2 146 260 430 1100 1350 2000 2550 3600 4300 4900 6200 8780 1000 P1 0.829 1.445 2.285 5.730 6.738 9.325 11.13 16.47 18.48 25.65 30.75 46.24 T2 168 305 510 1300 1600 2250 2900 3700 4800 6500 8100 11920 750 P1 0.689 1.223 1.973 4.548 5.473 7.469 8.868 11.95 14.91 21.21 25.35 36.44 T2 187 340 570 1350 1700 2350 3000 3850 5000 7000 8800 12400 500 P1 0.581 1.021 1.588 3.284 3.879 5.332 6.568 8.700 10.93 15.30 18.47 26.79 T2 228 410 670 1400 1750 2450 3250 4100 5400 7400 9300 13350 10 40 1500 P1 1.015 1.634 2.559 5.451 6.917 9.506 11.77 15.87 20.10 26.95 33.33 40.55 T2 173 300 485 1100 1350 2000 2450 3450 4300 6000 7100 9160 1000 P1 0.780 1.277 2.087 4.670 5.889 8.384 10.35 13.24 17.18 22.99 29.94 37.26 T2 196 345 590 1400 1700 2600 3150 4200 5400 7800 9400 12400 750 P1 0.704 1.095 1.812 4.159 5.222 6.691 8.296 10.709 14.08 19.78 24.15 32.39 T2 228 390 670 1600 1950 2700 3300 4450 5800 8500 10000 14310 500 P1 0.554 0, .884 1.387 3.053 3.770 4.984 6.147 7.662 10.48 14.46 18.34 23.85 T2 259 455 730 1700 2050 2900 3550 4650 6300 9000 11000 15260 11 50 1500 P1 0.787 1.430 2.182 4.226 5.339 7.295 8.872 12.07 14.44 20.33 25.42 32.07 T2 159 310 480 990 1300 1800 2300 3100 3900 5300 6900 8580 1000 P1 0.641 1.144 1.787 3.606 4.439 6.441 7.795 10.48 13.36 18.10 22.34 29.83 T2 191 360 570 1250 1600 2350 3000 4000 5300 7000 9000 11920 750 P1 0.525 0.966 1.511 3.221 3.839 5.829 6.992 9.088 11.38 16.18 20.76 27.24 T2 205 405 640 1450 1800 2750 3500 4450 5900 8200 11000 14300 500 P1 0.395 0.730 1.117 2.300 2.803 4.326 5.131 6.790 8.235 12.61 15.77 21.44 T2 223 455 700 1500 1900 2950 3700 4850 6200 9200 12000 16220 12 63 1500 P1 — 1.175 1.782 3.332 4.452 5.650 7.709 9.966 13.17 15.31 20.20 25.06 T2 — 280 450 890 1200 1650 2250 3000 3900 4600 6100 7820 1000 P1 — 0.865 1.402 2.488 3.394 4.22 6.399 7.787 11.57 13.39 20.37 22.77 T2 — 300 510 970 1350 1800 2750 3400 5000 5900 8100 10490 750 P1 — 0.709 1.152 2.147 2.889 3.691 5.141 6.825 9.659 11.60 15.45 20.40 T2 — 325 550 1100 1500 2050 2900 3900 5500 6700 9100 12400 500 P1 — 0.574 0.900 , 1.701 2.281 2.878 4.251 5.302 7.260 8.564 11.85 15.84 T2 — 390 630 1250 1700 2300 3400 4400 6000 7200 10000 13830
