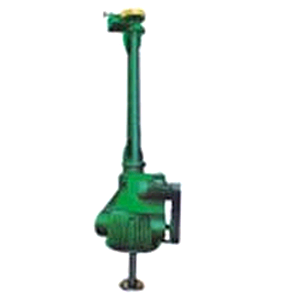

TM型升降蝸輪減速機的概述
TM型系列升降式蝸輪減速機、攪拌機系新型攪拌機，該機最大的特點是在攪拌（或刮料）的同時，可實現攪拌器（刮刀）的自動升降，控制方式有手動（S型）和電機（D型）兩種。并可將攪拌器設定在不同位置攪拌，以適應不同場合，不同物料的攪拌的需要，該機直接裝配在反應釜上，由于支承跨距大、中間無需支承，就可實現超長軸攪拌，出軸可直接安裝攪拌器（或刮刀）（普通軸伸為P型）也可聯接攪拌軸（焊接法蘭式H型），使裝拆簡易方便，性能穩定可靠。由于采用皮帶及蝸輪兩級減速，具有減速范圍廣、輸出扭距大、開機噪音小、使用壽命長、長期無泄漏的優點，該機的升降利用一對螺紋副及剎車盤的聯合控制，具有升降靈活，鎖定穩固，行程準確的顯著特點，（特殊場合下，也可設置超越式鎖定，以利于攪拌系統的長壽命運轉）。
本裝置適用于低速、高扭矩的物料攪拌與結晶體刮料。
TM型升降蝸輪減速機系列基本參數表
|
出軸轉速r/min |
6 |
9 |
12 |
15 |
20 |
24 |
30 |
減速機型號 |
許用扭矩
（N.m） |
|
速比i |
165 |
165 |
120 |
100 |
75 |
63 |
50 |
|
輸入轉速r/min |
1000 |
1500 |
|
電機功率kw |
p/n代號 |
|
0.55 |
1/6 |
1 |
2 |
4 |
6 |
9 |
12 |
TM1 |
600 |
|
0.75 |
2/6 |
1 |
3 |
5 |
7 |
10 |
13 |
|
1.1 |
1/6 |
2 |
3 |
5 |
8 |
11 |
14 |
|
1.5 |
2/6 |
1 |
4 |
6 |
7 |
9 |
15 |
|
2.2 |
1/6 |
2 |
3 |
5 |
8 |
10 |
12 |
TM2 |
1200 |
|
3 |
2/6 |
1 |
4 |
6 |
7 |
11 |
13 |
|
4 |
× |
2 |
3 |
5 |
8 |
9 |
11 |
TM3 |
2400 |
|
5.5 |
× |
× |
4 |
6 |
8 |
10 |
12 |
|
7.5 |
× |
× |
× |
7 |
9 |
10 |
12 |
TM4 |
4800 |
|
11 |
× |
× |
× |
× |
× |
11 |
13 |
注：1、本系列根據p/n計算排列，P-電機功率；n-出軸轉速；
2、“X”為非選擇區。

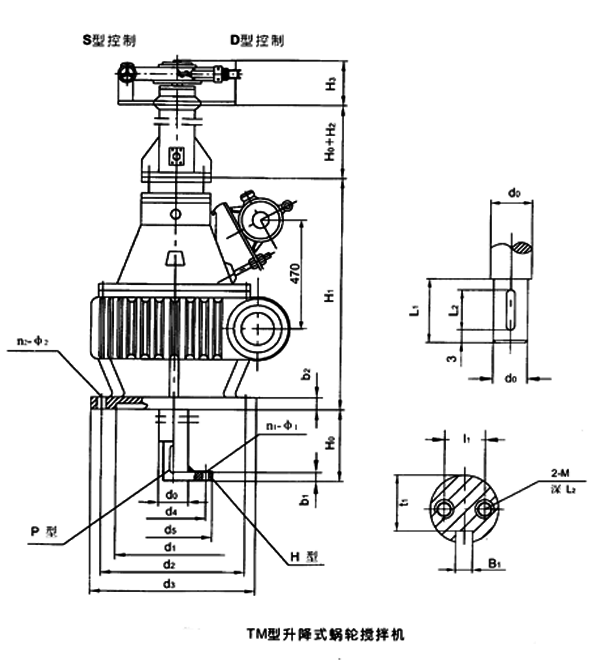

TM型減速機主要尺寸
|
機型號 |
外形安裝尺寸 |
機重 |
|
d0 |
d01 |
d1 |
d2 |
d3 |
d4 |
d5 |
b1 |
b2 |
B1 |
H0 |
H1 |
H2 |
H3 |
L1 |
L2 |
l1 |
t1 |
n1-ф1 |
n2-ф1 |
M |
|
TM1 |
50 |
45 |
330 |
400 |
440 |
90 |
120 |
22 |
30 |
14 |
250～1200 |
600 |
260 |
280 |
68 |
60 |
25 |
39.5 |
4-ф14 |
12-ф14 |
M10×20 |
500 |
|
TM2 |
65 |
60 |
370 |
440 |
480 |
110 |
140 |
28 |
34 |
18 |
250～1500 |
660 |
260 |
280 |
98 |
90 |
30 |
63 |
6-ф18 |
12-ф18 |
M12×25 |
700 |
|
TM3 |
80 |
75 |
385 |
460 |
500 |
140 |
180 |
32 |
38 |
20 |
300～1800 |
720 |
300 |
320 |
108 |
100 |
35 |
64.5 |
8-ф18 |
12-ф18 |
M12×25 |
1000 |
|
TM4 |
|
|
|
|
|
|
|
|
|
|
300～2000 |
790 |
300 |
320 |
118 |
110 |
50 |
81 |
12-ф22 |
16-ф22 |
M14×30 |
1200 |
