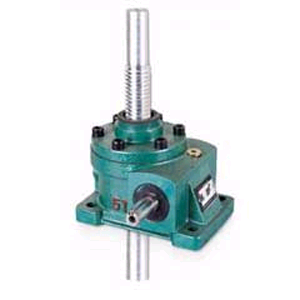

詳細介紹：

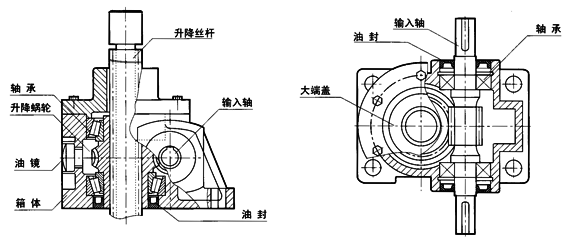

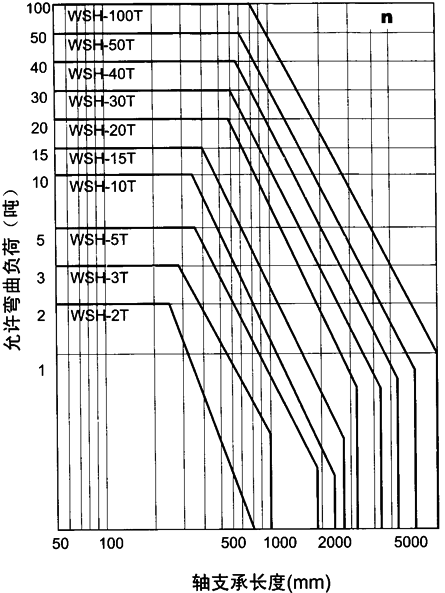

允許彎曲負荷值     不同型號及軸端各種負荷方式、絲桿長度、允許彎曲負荷請參考以下表格或計算公式：     Pcr=n2E（k/L）2·A·fB     n：軸端支承因數（參見下表）     千斤頂固定—軸端游離（n=1/4）     千斤頂支承—軸端支承（n=1）     （栓孔式）—（栓孔式）     千斤頂固定一頂板固定（n=2）     E：縱向彈性模數2.1×104kgf/mm2     K：最小輔助半徑         d1：螺紋底直徑     L：軸支承長度         A：絲桿螺紋底徑的橫截面積         fB：安全因數fB=0.25     附：螺紋底直徑 型號 d1 型號 d1 WSH-2T 19.5 WSH-20T 54 WSH-3T 25 WSH-30T 63 WSH-5T 31 WSH-40T 67 WSH-10T 36 WSH-50T 74 WSH-15T 41 WSH-100T 82

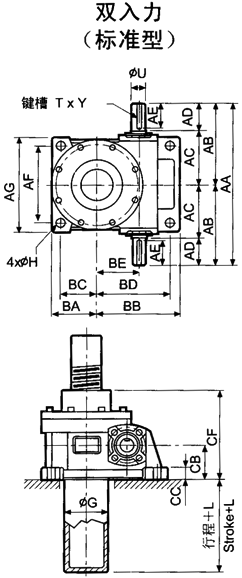

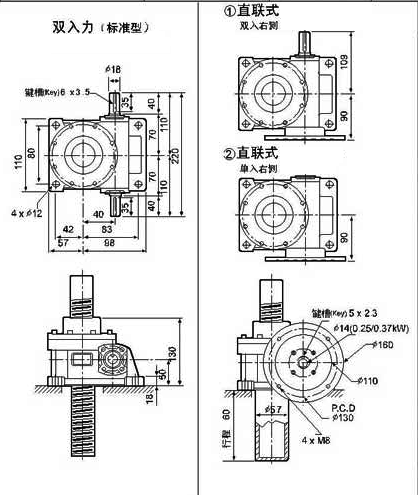

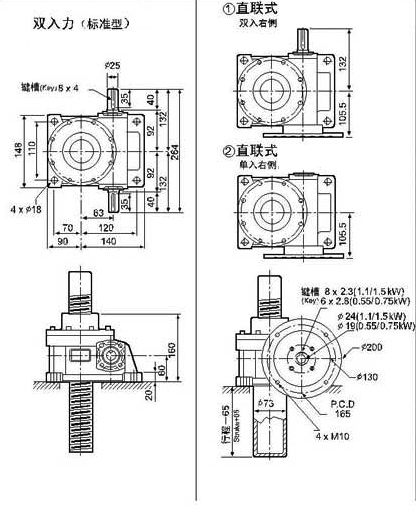

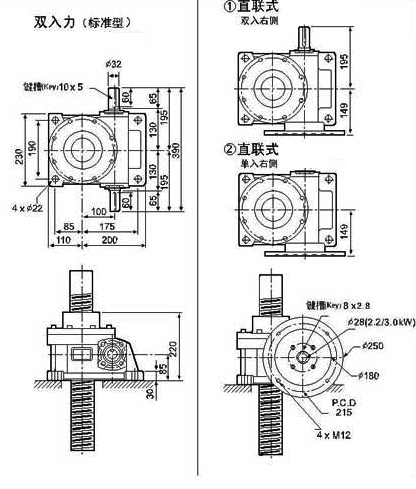

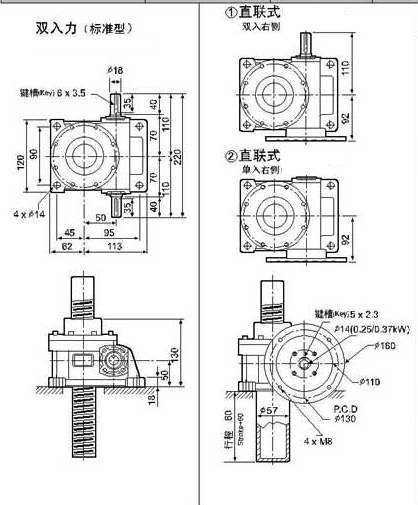

WSH系列蝸桿升降機安裝尺寸   型號 WSH-2T WSH-3T WSH-5T WSH-10T WSH-15T WSH-20T WSH-30T WSH-40T WSH-50T WSH-100T 梯形螺紋 直徑 螺距 φ25 P=5 φ32 P=6 φ38 P=6 φ50 P=8 φ65 P=10 φ75 P=12 φ80 P=12 φ90 P=14 φ100 P=16 φ100 P=16 減速比 1/5 1/10 1/20 1/6 1/12 1/24 1/6 1/12 1/24 1/8 1/16 1/32 1/8 1/16 1/32 1/10 1/20 1/40 1/12 1/18 1/36 1/12 1/18 1/36 1/7 1/14 1/28 1/8 1/16 1/32 AA 170 220 220 256 264 316 390 420 480 550 AB 85 110 110 128 132 158 195 210 240 275 AC 55 70 70 88 92 108 130 145 170 180 AD 30 40 40 40 40 50 65 65 70 95 AE 25 35 35 35 35 45 60 60 65 90 AF 66 80 90 100 110 140 190 210 240 250 AG 90 110 120 140 150 180 230 260 300 320 AH   70 80 100 100 120 150 165 194 218 BA 50 57 60 90 90 95 110 130 160 170 BB 85 98 110 140 140 155 200 225 255 285 BC 38 42 45 70 70 75 85 105 130 135 BD 73 83 95 120 120 135 175 200 225 250 BE 35 40 50 60 63 70 100 120 130 150 CB 40 50 50 60 60 70 85 100 120 125 CC 15 18 18 20 20 25 30 30 30 32 CF 110 130 130 160 160 180 220 260 315 345 φG 44.5 51 63.5 70 82.6 95.3         φU 15 18 18 25 25 28 32 35 45 50 T×V 5×3 6×3.5 6×3.6 8×4 8×4 8×4 10×5 10×5 14×5.5 14×5.5 L Stroke +55 Stroke +60 Stroke +60 Stroke +60 Stroke +65 Stroke +75         φLA   130 130 165 165 165 215 215 265 265 φLB   110 110 130 130 130 180 180 230 230 φLC   160 160 200 200 200 250 250 300 300 LZ   M8 P1.25 M8 P1.25 M10 P1.5 M10 P1.5 M10 1.5 M12 P1.75 M12 P1.75 M16 P2.0 M16 P2.0 φD W×Y 直聯功率   14 5×2.3 0.25/0.37 14 5×2.3 0.25/0.37 19 6×2.8 0.75 19 6×2.8 0.75 24 8×3.3 1.5 28 8×3.3 2.2 28 8×3.3 4 38 10×3.3 5.5 38 10×3.3 7.5 φD W×Y 直聯功率       24 8×3.3 0.75 24 8×3.3 0.75           φH 12 12 12 18 18 18 22 22 22 27

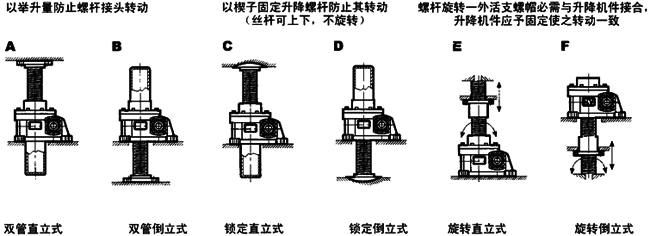

 安裝方式

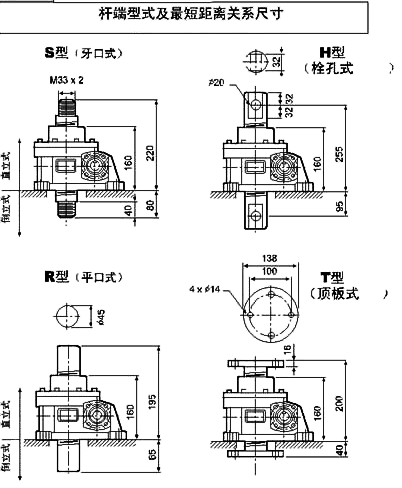

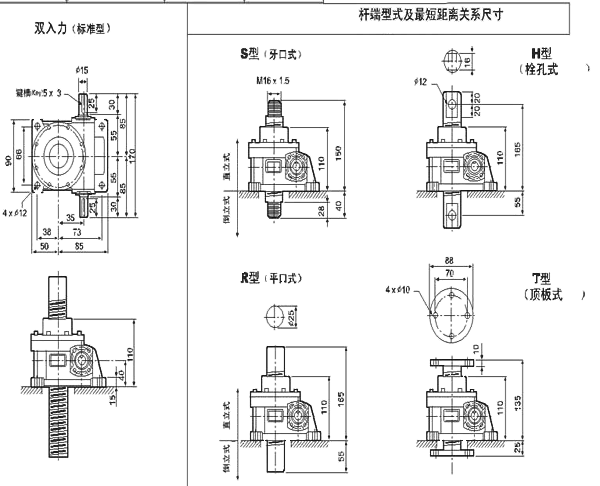

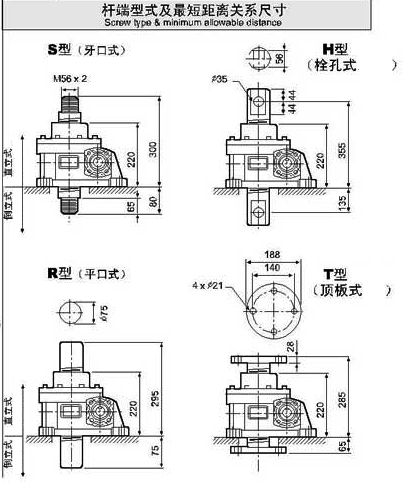

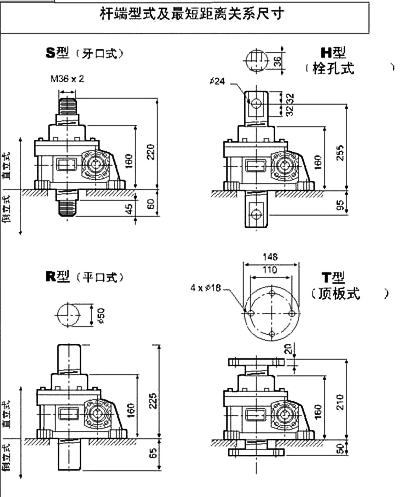

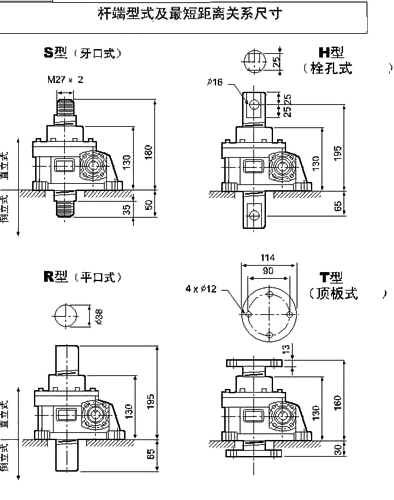

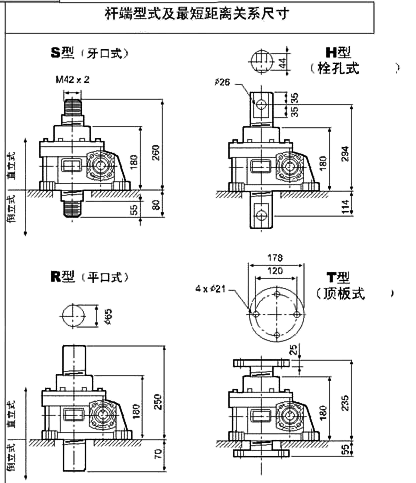

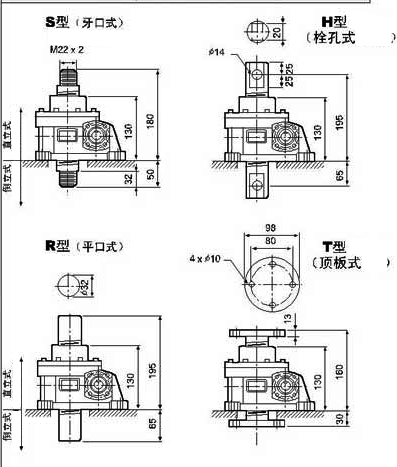

螺桿端型式   型  號 CA CD CE S A B C D E F G H I J K L M N WSH-2T 150 28 35 M16×1.5 165 55 165 55 135 25 20 16 12 25 10 70 88 10 WSH-3T 180 32 50 M22×2 195 65 195 65 160 30 25 20 14 32 10 80 98 13 WSH-5T 180 35 50 M28×2 195 65 195 65 160 30 25 25 16 38 12 90 114 13 WSH-10T 220 40 60 M30×2 255 95 225 65 200 40 32 32 20 45 14 100 138 16 WSH-15T 220 45 63 M36×2 255 95 225 65 210 50 32 36 24 50 18 110 148 20 WSH-20T 260 55 80 M42×2 294 114 250 70 135 55 35 44 26 65 21 125 178 25 WSH-30T 300 65 80 M56×2 255 135 295 75 185 65 44 56 35 75 21 140 188 28 WSH-40T 360 70 100 M64×2 410 150 355 95 330 70 54 60 38 80 25 170 218 30 WSH-50T 435 75 120 M75×2 480 165 429 114 390 75 64 70 45 90 27 200 248 32 WSH-100T 495 100 150 M80×2 545 200 485 140 445 100 70 80 55 100 27 280 358 35

 型號表示說明示例

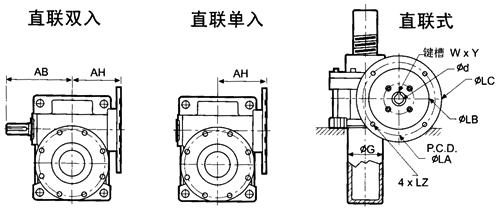

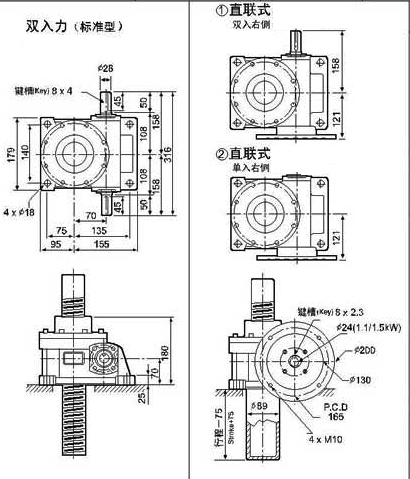

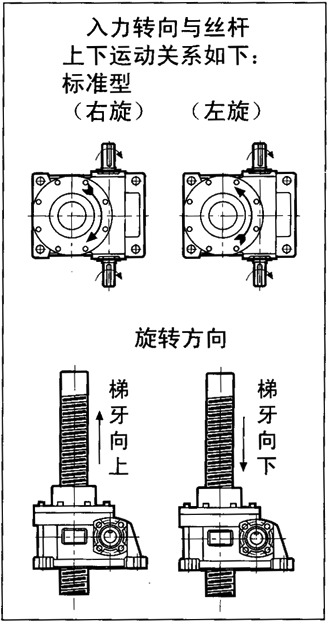

  入力型式

入力軸功率與負載、升降速度的關系

 螺桿升降行程與螺桿長度計算（下表行程=300m/m各型式計算范例）

    注：特殊規格尺寸請附圖說明。
