CCWU CCWS CCWO雙級蝸輪蝸桿









1 概述
    雙級蝸桿及齒輪—蝸桿減速器采用機械部標準JB/T7008—1993《ZC1型雙級蝸桿及齒輪蝸桿減速器》,是我公司圓弧圓柱蝸桿減速器和硬齒面齒輪減速器的兩大模塊的組合,具有傳動比大、承載能力大、傳動效率高、使用可靠、壽命長等優點。適用于冶金、礦山、起重、運輸、化工、建筑、建材及輕工等行業。
本減速器工作條件應符合下列要求:
a)  輸入軸最高轉速不大于1500 r/min 。
b)   工作環境溫度為-40 ~ +40℃。 當工作環境溫度低于0℃時,起動前潤滑油必須加熱到0℃以上或采用低凝固點的潤滑油。當工作環境溫度高于40℃時,必須采取隔熱和冷卻措施。
c)     可正反向運轉。
3 基本參數
3.1減速器高速級與低速級的中心距及組合見表1。
3.2雙級蝸桿減速器的公稱傳動比見表2。
3.3齒輪-蝸桿減速器的公稱傳動比見表3。
表1減速器高速級與低速級的中心距及組合       單位:㎜

型號
                      高速級及低速級中心距
GCWU
CCWU
高速級
   63
 80
100
125
160
   200
250
低速級
100
125
160
200
250
315
355
400
450
500
GCWS
CCWS
高速級
   63
 80
100
125
160
   200
250
低速級
100
125
160
200
250
315
355
400
450
500
GCWO
CCWO
高速級
   63
 80
100
125
    -
 -
低速級
100
125
160
200
250
 -
 -

   表2 雙級蝸桿減速器的公稱傳動比

公稱傳動比i
200
250
315
400
500
630
800
1000
1250
1600
2000
2500
3150
3550

    表3齒輪-蝸桿減速器的公稱傳動比

公稱傳動比
i
35.5
40
45
50
56
63
71
80
90
100
112
125
140
160
180
200
224
250
280
315

2 型號與標記
2.1 型號
CCWU—低速級為蝸桿在蝸輪之下的雙級蝸桿減速器;
CCWS—低速級為蝸桿在蝸輪之側的雙級蝸桿減速器;
CCWO—低速級為蝸桿在蝸輪之上的雙級蝸桿減速器;
GCWU—低速級為蝸桿在蝸輪之下的齒輪-蝸桿減速器;
GCWS—低速級為蝸桿在蝸輪之側的齒輪-蝸桿減速器;
GCWO—低速級為蝸桿在蝸輪之上的齒輪-蝸桿減速器。
字母的含義:
C-表示蝸桿類別為ZC1型;
G-表示齒輪;
W-表示蝸桿減速器;
U、S、O-分別表示低速級蝸桿位于蝸輪之下、之側、之上。

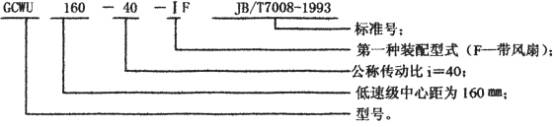

2.2標記示例:

3 基本參數
3.1減速器高速級與低速級的中心距及組合見表1。
3.2雙級蝸桿減速器的公稱傳動比見表2。
3.3齒輪-蝸桿減速器的公稱傳動比見表3。
表1減速器高速級與低速級的中心距及組合       單位:㎜
型號
                      高速級及低速級中心距
GCWU
CCWU
高速級
   63
 80
100
125
160
   200
250
低速級
100
125
160
200
250
315
355
400
450
500
GCWS
CCWS
高速級
   63
 80
100
125
160
   200
250
低速級
100
125
160
200
250
315
355
400
450
500
GCWO
CCWO
高速級
   63
 80
100
125
    -
 -
低速級
100
125
160
200
250
 -
 -
           表2 雙級蝸桿減速器的公稱傳動比
公稱傳動比i
200
250
315
400
500
630
800
1000
1250
1600
2000
2500
3150
3550
            表3齒輪-蝸桿減速器的公稱傳動比
公稱傳動比
i
35.5
40
45
50
56
63
71
80
90
100
112
125
140
160
180
200
224
250
280
315

4 減速器的型式與尺寸

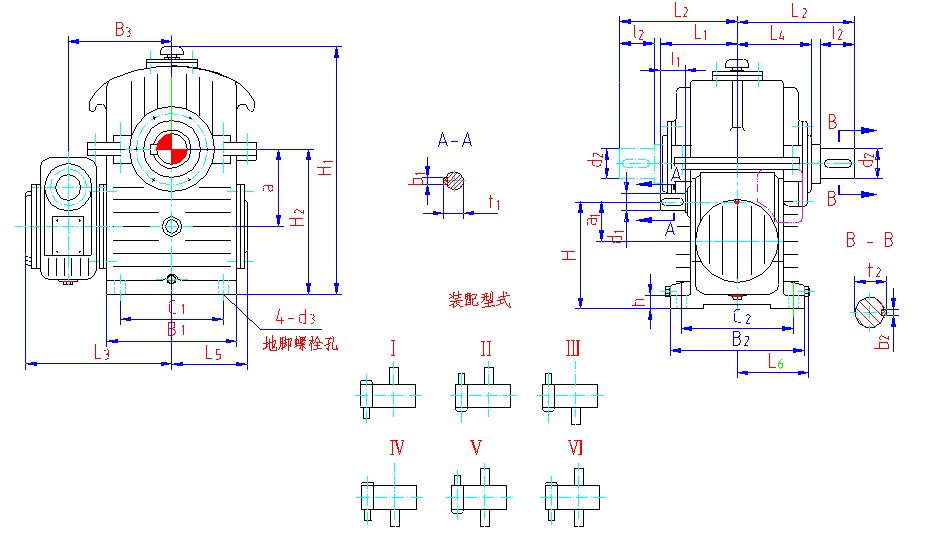

4.1 CCWU型減速器的裝配型式與外形尺寸見圖1、表4。
                                                    圖1 CCWU型減速器的裝配型式與外形尺寸
                                表4  CCWU型減速器的外形尺寸                           單位:㎜

型號CCWU
a
a1
B1
B2
B3
C1
C2
         i  ≤  400
i  ≥    500
d2
l2
b2
t2
L2
L3
L4
L5
L6
h
H
H1
H2
d3
重量
d1
l1
b1
t1
L1
d1
l1
b1
t1
L1
100
100
63
220
230
180
175
190
19js6
28
6
21.5
128
19js6
28
6
21.5
128
48k6
82
14
51.5
182
250
95
130
15
143
322
14.5
70
125
125
63
260
250
200
220
205
19js6
28
6
21.5
128
19js6
28
6
21.5
128
55k6
82
16
59
222
270
133
153
147
30
188
408
250
18.5
102
160
160
80
325
300
235
230
250
24j6
36
8
27
151
24j6
36
8
27
151
65m6
105
18
69
270
317
156
186
172
35
240
510
320
18.5
160
200
200
100
400
350
300
280
300
28j6
42
8
31
182
24j6
36
8
27
176
80m6
130
22
85
325
400
180
235
197
40
300
650
400
24
295
250
250
125
510
410
370
370
350
32k6
58
10
35
218
28j6
42
8
31
202
100m6
165
28
106
385
485
209
285
228
45
350
790
475
28
445
315
315
160
640
530
455
470
445
42k6
82
12
45
277
32k6
58
10
35
253
120m6
165
32
127
420
600
242
352
289
50
440
980
595
35
780
355
355
160
730
580
500
540
490
42k6
82
12
45
277
32k6
58
10
35
253
130m6
200
32
137
470
645
255
397
315
55
460
1085
655
35
990
400
400
200
790
620
545
620
530
48k6
82
14
51.5
324
38k6
58
10
41
300
150m6
200
36
158
490
705
272
429
355
60
515
1175
715
35
1350
450
450
200
885
680
597
700
580
48k6
82
14
51.5
324
38k6
58
10
41
300
170m6
240
40
179
560
757
299
484
367
65
555
1310
805
42
1810
500
500
250
1015
750
695
760
640
55m6
82
16
59
380
42k6
82
12
45
380
190m6
280
45
200
640
890
353
549
403
80
650
1474
900
42
2580

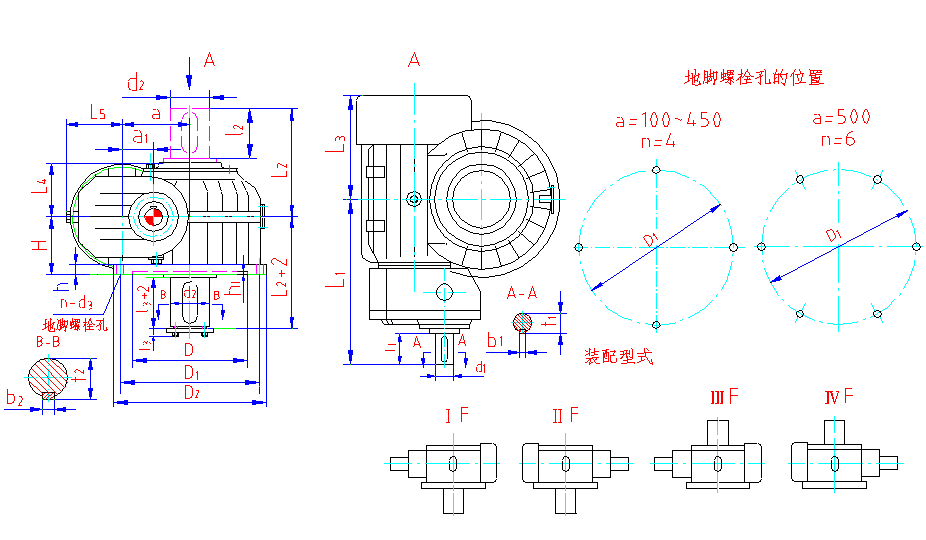

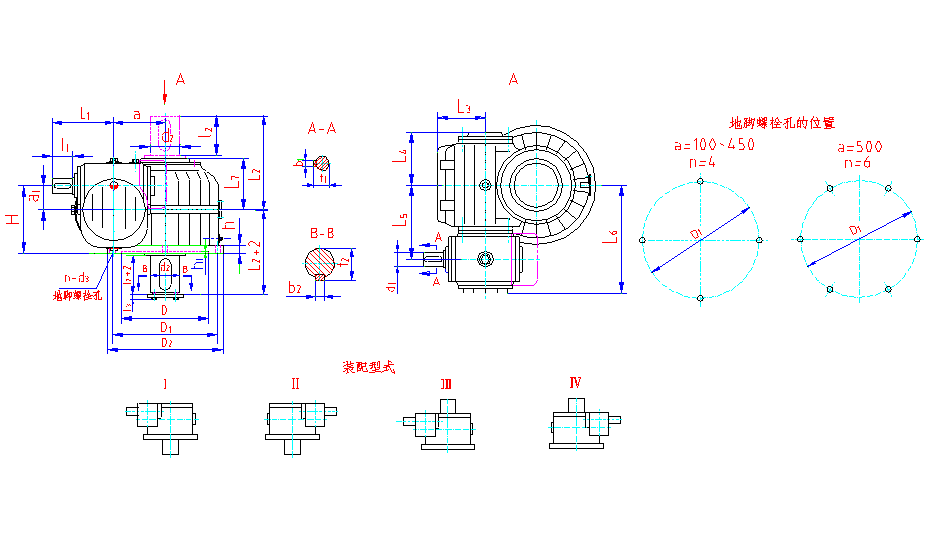

4.2 CCWS型減速器的裝配型式與外形尺寸見圖2、表5。
圖2 CCWS型減速器的裝配型式與外形尺寸
                                                  表5  CCWS型減速器的外形尺寸                                       單位:㎜

,
型號
CCWS
a
a1
D
(h7)
D1
D2
L3
L4
L5
L6
L7
h
h1
         i  ≤  400
i  ≥    500
d2
l2
b2
t2
L2
l3
H
d3
重量
d1
l1
b1
t1
L1
d1
l1
b1
t1
L1
100
100
63
190
240
270
105
133
180
250
122
28
5
19j6
28
6
21.5
128
19j6
28
6
21.5
128
48k6
82
14
51.5
212
11
195
14.5
80
125
125
63
230
280
320
115
153
200
270
134
32
8
19j6
28
6
21.5
128
19j6
28
6
21.5
128
55k6
82
16
59
222
14
195
14.5
105
160
160
80
300
360
400
138
186
235
317
156
32
8
24j6
36
8
27
151
24j6
36
8
27
151
65m6
105
18
69
270
15
240
17.5
165
200
200
100
370
435
480
165
232
300
400
181
38
8
24j6
42
8
27
182
24j6
42
8
27
182
80m6
130
22
85
325
15
290
18.5
305
250
250
125
470
540
600
191
285
370
485
210
45
8
32k6
58
10
35
218
28j6
42
8
31
202
100m6
165
28
106
385
16.5
337
24
460
315
315
160
605
700
760
215
352
455
600
243
50
10
42k6
82
12
45
277
32k6
58
10
35
253
120m6
165
32
127
420
17
410
28
830
355
355
160
700
805
880
217
397
500
645
256
55
10
42k6
82
12
45
277
32k6
58
10
35
253
130m6
200
32
137
470
17
425
35
1010
400
400
200
765
875
950
228
429
545
705
278
60
10
48k6
82
14
51.5
324
38k6
58
10
41
300
150m6
200
36
158
490
24
465
35
1350
450
450
200
875
990
1070
275
484
597
757
300
65
10
48k6
82
14
51.5
324
38k6
58
10
41
300
170m6
240
40
179
560
24
515
42
1800
500
500
250
1000
1100
1180
280
549
695
890
344
75
10
55m6
82
16
59
380
42k6
82
12
45
380
190m6
280
45
200
640
24
625
35
2440

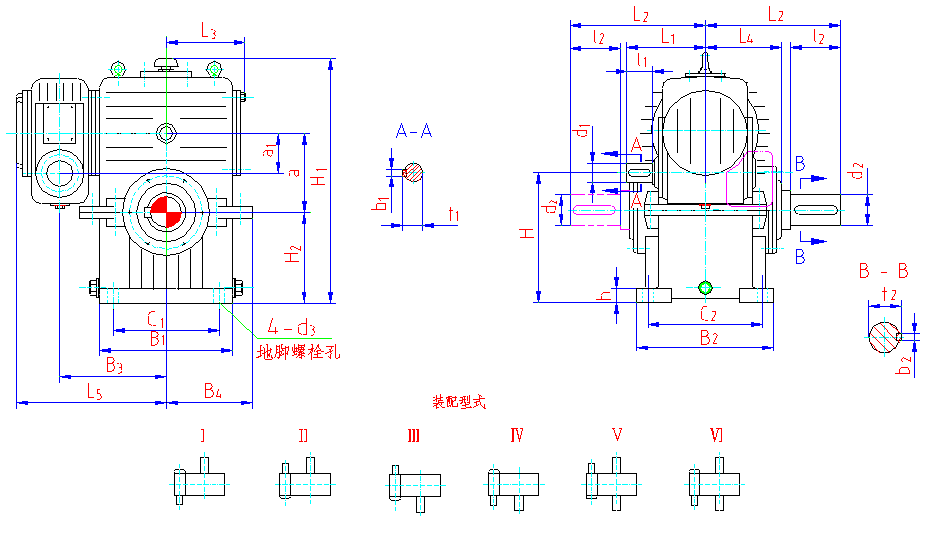

4.3 CCWO型減速器的裝配型式與外形尺寸見圖3、表6。
圖3 CCWO型減速器的裝配型式與外形尺寸
                                                     表6 CCWO型減速器的外形尺寸                                    單位:㎜

型  號
CCWO
a
a1
B1
B2
B3
C1
C2
h
H
H1
H2
         i  ≤  400
i  ≥    500
d2
l2
b2
t2
L2
L3
L4
L5
d3
重量
d1
l1
b1
t1
L1
d1
l1
b1
t1
L1
100
100
63
220
230
180
175
190
25
187
380
150
19j6
28
6
21.5
128
19j6
28
6
21.5
128
48k6
82
14
51.5
182
130
95
250
14.5
75
125
125
63
260
250
200
220
205
30
217
410
155
19j6
28
6
21.5
128
19j6
28
6
21.5
128
55k6
82
16
59
222
153
133
270
18.5
108
160
160
80
325
300
235
230
250
35
275
510
195
24j6
36
8
27
151
24j6
36
8
27
151
65m6
105
18
69
270
186
156
317
18.5
165
200
200
100
400
350
300
280
300
40
350
655
250
28j6
42
8
31
182
24j6
36
8
27
176
80m6
130
22
85
325
235
180
400
24
305
250
250
125
510
410
370
370
350
45
435
820
310
32k6
58
10
35
218
28j6
42
8
31
202
100m6
165
28
106
385
285
209
485
28
460

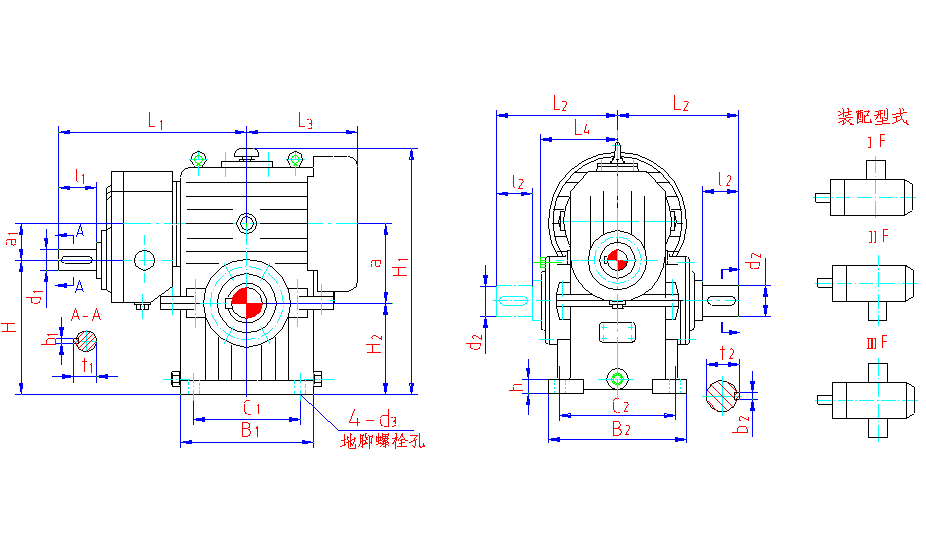

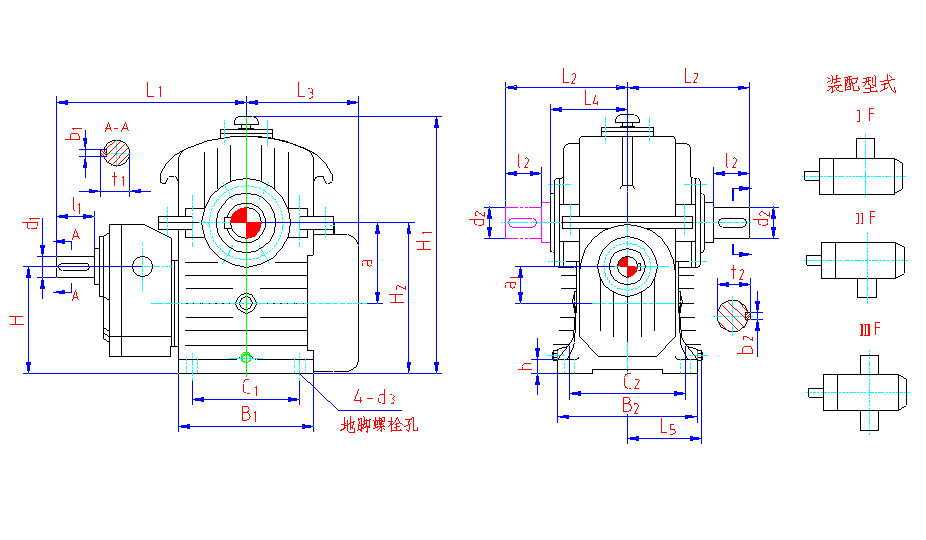

4.4 GCWU型減速器的裝配型式與外形尺寸見圖4、表7。
圖4 GCWU型減速器的裝配型式與外形尺寸
                 表7  GCWU型減速器的外形尺寸                                                 單位:㎜

型號
GCWU
a
a1
B1
B2
C1
C2
i = 35.5~56、100、112
i =63~90、125~180
i =200~315
d2
l2
b2
t2
L2
L3
L4
L5
h
H
H1
H2
d3
重量
d1
l1
b1
t1
L1
d1
l1
b1
t1
L1
d1
l1
b1
t1
L1
100
100
63
220
230
175
190
22js6
36
6
24.5
255
19js6
28
6
21.5
247
14js6
25
5
16
244
48k6
82
14
51.5
182
180
95
139
15
143
322
180
14.5
69
125
125
63
260
250
220
205
22j6
36
6
24.5
273
19j6
28
6
21.5
265
14j6
25
5
16
262
55k6
82
16
59
222
202
133
147
30
188
408
250
18.5
101
160
160
80
325
300
230
250
28j6
42
8
31
329
24j6
36
8
27
323
19j6
28
6
21.5
315
65m6
105
18
69
270
245
156
172
35
240
510
320
18.5
160
200
200
100
400
350
280
300
42k6
82
12
45
443
28j6
42
8
31
403
22j6
36
6
24.5
397
80m6
130
22
85
325
295
180
197
40
300
650
400
24
283
250
250
125
510
410
370
350
48k6
82
14
51.5
538
38k6
58
10
41
514
28j6
42
8
31
498
100m6
165
28
106
385
360
209
228
45
350
790
475
28
425
315
315
160
640
530
470
445
65m6
105
18
69
635
48k6
82
14
51.5
612
38k6
58
10
41
588
120m6
165
32
127
420
430
242
289
50
440
980
595
35
750
355
355
160
730
580
540
490
65m6
105
18
69
680
48k6
82
14
51.5
657
38k6
58
10
41
633
130m6
200
32
137
470
480
255
315
55
460
1085
655
35
960
400
400
200
790
620
620
530
80m6
130
22
85
785
60m6
105
18
64
760
48k6
82
14
51.5
737
150m6
200
36
158
490
515
272
335
60
515
1175
715
35
1300
450
450
200
885
680
700
580
80m6
130
22
85
838
60m6
105
18
64
813
48k6
82
14
51.5
790
170m6
240
40
179
560
575
299
367
65
555
1310
805
42
1760
500
500
250
1015
750
760
640
100m6
165
28
106
995
80m6
130
22
85
960
60m6
105
18
64
935
190m6
280
45
200
640
647
353
403
80
650
1474
900
42
2530

4.5 GCWS型減速器的裝配型式與外形尺寸見圖5、表8。
圖5 GCWS型減速器的裝配型式與外形尺寸
              表8  GCWS型減速器的外形尺寸                                                  單位:㎜

型號
GCWS
a
a1
D
D1
D2
L3
L4
L5
h
h1
   i = 35.5~56、100、112
i =63~90、125~180
i =200~315
d2
l2
b2
t2
L2
l3
H
d3
重量
d1
l1
b1
t1
L1
d1
l1
b1
t1
L1
d1
l1
b1
t1
L1
100
100
63
190
240
270
180
122
115
28
5
22j6
36
6
24.5
255
19j6
28
6
21.5
247
14j6
25
5
16
244
48k6
82
14
51.5
212
11
132
14.5
79
125
125
63
230
280
320
202
134
125
32
8
22j6
36
6
24.5
273
19j6
28
6
21.5
265
14j6
25
5
16
262
55k6
82
16
59
222
14
132
14.5
104
160
160
80
300
360
400
245
156
142
32
8
28j6
42
8
31
329
24j6
36
8
27
323
19j6
28
6
21.5
315
65m6
105
18
69
270
15
160
17.5
162
200
200
100
370
435
480
295
181
180
38
8
42k6
82
12
45
443
28j6
42
8
31
403
22j6
36
6
24.5
397
80m6
130
22
85
325
15
190
18.5
293
250
250
125
470
540
600
360
210
210
45
8
48k6
82
14
51.5
538
38k6
58
10
41
514
28j6
42
8
31
498
100m6
165
28
106
385
16.5
212
24
440
315
315
160
605
700
760
430
243
235
50
10
65m6
105
18
69
635
48k6
82
14
51.5
612
38k6
58
10
41
588
120m6
165
32
127
420
17
250
28
800
355
355
160
700
805
880
480
256
235
55
10
65m6
105
18
69
680
48k6
82
14
51.5
657
38k6
58
10
41
633
130m6
200
32
137
470
17
265
35
980
400
400
200
765
875
950
515
278
247
60
10
80m6
130
22
85
785
60m6
105
18
64
760
48k6
82
14
51.5
737
150m6
200
36
158
490
24
265
35
1300
450
450
200
875
990
1070
565
300
275
65
10
80m6
130
22
85
838
60m6
105
18
64
813
48k6
82
14
51.5
790
170m6
240
40
179
560
24
315
42
1750
500
500
250
1000
1100
1180
655
344
300
75
10
100m6
165
28
106
995
80m6
130
22
85
960
60m6
105
18
64
935
190m6
280
45
200
640
24
375
35
2390

4.6 GCWO型減速器的裝配型式與外形尺寸見圖6、表9。
圖6 GCWO型減速器的裝配型式與外形尺寸
                             表9 GCWO型減速器的外形尺寸                                                 單位:㎜

型號
GCWO
a
a1
B1
B2
C1
C2
h
H
H1
H2
i = 35.5~56、100、112
i =63~90、125~180
i =200~315
d2
l2
b2
t2
L2
L3
L4
d3
重量
d1
l1
b1
t1
L1
d1
l1
b1
t1
L1
d1
l1
b1
t1
L1
100
100
63
220
230
175
190
25
213
380
150
22j6
36
6
24.5
255
19j6
28
6
21.5
247
14j6
25
5
16
244
48k6
82
14
51.5
182
180
95
14.5
74
125
125
63
260
250
220
205
30
218
410
155
22j6
36
6
24.5
273
19j6
28
6
21.5
265
14j6
25
5
16
262
55k6
82
16
59
222
202
133
18.5
107
160
160
80
325
300
230
250
35
275
510
195
28j6
42
8
31
329
24j6
36
8
27
323
19j6
28
6
21.5
315
65m6
105
18
69
270
245
156
18.5
162
200
200
100
400
350
280
300
40
350
655
250
42k6
82
12
45
443
28j6
42
8
31
403
22j6
36
6
24.5
397
80m6
130
22
85
325
295
180
24
293
250
250
125
510
410
370
350
45
435
820
310
48k6
82
14
51.5
538
38k6
58
10
41
514
28j6
42
8
31
498
100m6
165
28
106
385
360
209
28
440

5 減速器的承載能力及選用方法
5.1 CCWU、CCWO及CCWS減速器的額定輸入功率P1及輸出轉矩T2附表1。
5.2 GCWU、GCWO及GCWS減速器的額定輸入功率P1及輸出轉矩T2附表2。
5.3 減速器輸出軸軸端徑向、軸向許用負荷
減速器輸出軸軸端許用負荷取決于蝸輪軸的轉速及額定轉矩。按下式計算:
      F=  fL· R ;
      F=  fL ·A ;
式中:
 FR —輸出軸軸端徑向許用負荷,見圖7中的a ;
FA —輸出軸軸端軸向許用負荷,見圖7中的b ;
fL —速度系數,其值應符合表10中的規定;
R —徑向載荷系數,其值見表11 ;
A —軸向載荷系數,其值見表11。
表10 速度系數fL
n2    (rpm)
fL
n2    (rpm)
fL
n2    (rpm)
fL
6.3
1.00
25
0.70
100
0.47
8
0.95
31.5
0.66
125
0.44
10
0.90
40
0.62
160
0.41
12.5
0.85
50
0.58
200
0.38
16
0.80
63
0.54
250
0.35
20
0.75
80
0.50
315
0.32
注:① n2 — 蝸輪軸轉速;
② 當n2為表中兩個數中間值時,應用插值法計算。

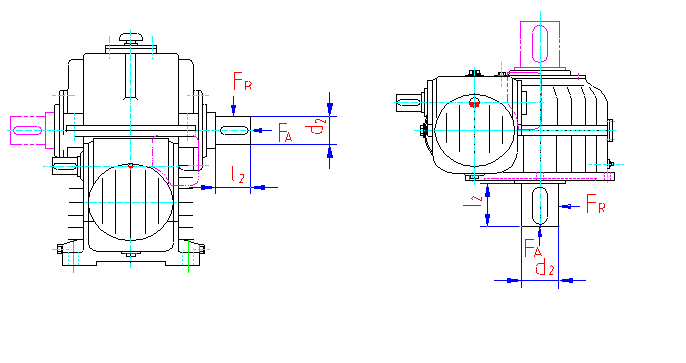

              a                                           b
           圖7輸出軸軸端許用負荷
   表11輸出軸軸向、徑向載荷系數

                                             低速級中心距(㎜)
     100
      125
     160
200
     250
T2
(N.m)
A或R
(N)
T2
(N.m)
A或R
(N)
T2
(N.m)
A或R
(N)
T2
(N.m)
A或R
(N)
T2
(N.m)
A或R
(N)
400
7800
800
10600
1400
14100
2500
18200
4500
24000
450
7800
900
10600
1600
14100
2800
18200
5000
24000
500
7700
1000
10500
1800
14000
3150
18000
5600
23800
560
7500
1120
10400
2000
13800
3550
17700
6300
23500
630
7300
1250
10300
2240
13600
4000
17400
7100
23000
710
7000
1400
10200
2500
13300
4500
17000
8000
22500
800
6700
1600
10000
2800
13000
5000
16600
9000
22000
1800
9800
3150
12500
10000
21300
                                              低速級中心距(㎜)
        315
        355
        400
        450*
        500*
T2
(N.m)
A或R
(N)
T2
(N.m)
A或R
(N)
T2
(N.m)
A或R
(N)
T2
(N.m)
A或R
(N)
T2
(N.m)
A或R
(N)
8000
29500
10000
33000
12500
38000
14000
43400
20000
48000
9000
29500
11200
33000
14000
38000
16000
43200
22400
47500
10000
29200
12500
32800
16000
37700
18000
42300
25000
46300
11200
28800
14000
32400
18000
37300
20000
42000
28000
45400
12500
28300
16000
32000
20000
36800
22400
41400
31500
45000
14000
27800
18000
31500
22400
36200
25000
41000
35500
44000
16000
27200
20000
30800
25000
35600
28000
39700
40000
43200
18000
26500
22400
29800
28000
34800
31500
38500
45000
42750
25000
28300
31500
34000
35500
37000
50000
41000
40000
36000
56000
39200
注:① 當扭矩值T2在表中兩個數之間時,用插值法計算A、R值。
② 當扭矩值T2小于表中最小值時,按最小值計算。
    ③ 減速器應盡量不附加軸端負荷,如必須承受軸端負荷應盡量選用同規格的加強型軸承。對有“*”號的中心距450、500減速器當有軸端負荷時,必須采用加強型軸承。

5.4 減速器的效率
減速器的效率分別依據附表1、附表2中的P1及T2由下式計算:
……………………………………………………………………………⑴
式中 i- 減速器的實際傳動比,見附表3。
5.5 減速器的工作條件
附表1、附表2中的額定輸入功率P1及額定輸出轉矩T2適用于如下工作條件:減速器工作負荷平穩無沖擊,每日工作8h,每小時啟動10次,小時負荷率JC=100%,環境溫度20℃,極限油溫100℃。當上述條件不滿足時,應依據表12~15進行修正。
5.5.1載荷系數f1見表12。
5.5.2啟動頻率系數f2見表13。
5.5.3小時負荷率系數f3見表14。
5.5.4環境溫度系數f4見表15。
表12載荷系數f1

原動機
日運轉時間 h
                  載    荷    性     質
均勻載荷U2)
中等沖擊載荷M2)
強沖擊載荷H2)
電動機
汽輪機
水力機
偶然性1/21)
0.8
      0.9
       1
間斷性21)
      0.9
      1
      1.25
2~10
      1
      1.25
      1.5
10~24
      1.25
      1.5
      1.75


活塞發動機
(4~6個油缸)
偶然性的1/21)
      0.9
      1
      1.25
間斷性的21)
      1
      1.25
      1.5
2~10
      1.25
      1.5
      1.75
10~24
      1.5
      1.75
      2


活塞發動機
(1~3個油缸)
偶然性的1/21)
      1
      1.25
      1.5
間斷性的21)
      1.25
      1.5
      1.75
2~10
      1.5
      1.75
      2
10~24
      1.75
      2
      2.25
注:1)指在每日偶然和間歇運轉時間的總和。
    2)U、M、H見附表4。























表13 啟動頻率系數f2

每小時啟動次數
             0~10
          >10~60
           >60~400
啟動頻率系數f 2
             1.0
          1.1
           1.2


表14 小時負荷率系數f3

                                           小時負荷率Jc (%)
     100
        80
        60
       40
        20
                                          小時負荷率系數f3
     1.00
        0.94
      0.86
      0.74
       0.56
注:①Jc = ;  ②  Jc <20%時按Jc=20%計;
    ③表中未列入的JC值,其系數可由線性插值法求出。


表15環境溫度系數f4

環境溫度℃
0~10
    >10~20
   >20~30
   >30~40
     >40~50
環境溫度系數f4
0.87
      1
     1.14
    1.33
       1.6

5.6 減速器的選用
5.6.1 當已知條件與附表1、附表2規定的工作條件相同時,可直接在附表1或附表2中選取所需減速器的規格。
5.6.2 當已知條件與附表1、附表2規定的工作條件不同時,應按下列公式計算所需的輸入功率P1J、P1R或輸出轉矩T2J、T2R.
P1J = P1 f1 f2 …………………………………………………………………………………⑵
P1R = P1 f3 f4 …………………………………………………………………………………⑶
或      T2J = T2 f1 f2 …………………………………………………………………………………⑷
T2R = T2 f3 f4 …………………………………………………………………………………⑸
由式⑵~式⑸的計算結果中選取較大值,再按附表1或附表2選取承載能力相符或偏大的減速器。
5.6.3減速器的最大尖峰負荷為額定承載能力的2.5倍。
5.6.4選用示例:
例:電機驅動的塑料擠壓機用雙級蝸桿減速器,中等沖擊負荷,每日工作8h,連續運轉,輸入轉速n1=1500r/min,公稱傳動比i=1000,輸出軸轉矩T2=2500N.m,工作環境溫度最高為30℃,要求采用CCWU型減速器的第Ⅰ種裝配型式。
由于給定的條件與附表1規定的工作條件不一致,故應按5.6.2中有關公式計算T2J及T2R,然后再由附表1選擇所需減速器的規格。
根據已知條件可首先查得f1=1.25, f2=1,f3=1, f4=1.14,按式⑷、式⑸計算,則:
T2J = T2 f1 f2 = 2500×1.25×1 = 3125 N.m
T2R = T2 f3 f4 =2500×1×1.14=2850 N.m
由于T2J>T2R,故應按T2J=3125 N.m進行選擇。
由附表1查得最接近的減速器為CCWU160,T2=3650 N.m,大于要求值。
由于本例未給出軸端及尖峰負荷,故不進行校核。
因此最終選定的減速器規格為:
                    CCWU 160 -1000 -Ⅰ    JB/T7008-1993
6.1 減速器的潤滑應優先采用蝸輪蝸桿潤滑油浸油潤滑。對由于結構原因或轉速較低而無法采用稀油潤滑的軸承應采用鋰基潤滑脂潤滑。
6.2 一般應根據減速器低速級蝸輪蝸桿的嚙合滑動速度大小按表16選擇適當?shù)臐櫥汀?/FONT>
表16
滑動速度VS
≤2.2
>2.2~5
>5~12
>12
潤滑油
粘度
cst/50℃
   324
   225
    169
      114
E/50℃
      43
    30
    22
      15
6.3潤滑油的牌號按表17選用。
表17
粘度
潤   滑  油
cst/50℃
cst/40℃
蝸輪蝸桿油牌號
適用滑動速度Vs(m/s)
324
612~748
N680
≤2.2
225
414~506
N460
>2.2~5
169
288~352
N320
>5~12
114
198~242
N220
>12


 表1CCWU、CCWO及CCWS減速器的額定輸入功率P1和額定輸出轉矩T2 ,
公稱傳動比i
輸入轉速
n1/r·min-1
低速級中心距a/mm
100
125
160
200
250
315
355
400
450
500
額定輸入功率P1/kW;額定輸出轉矩T2/N·m
200
1500
P1
1.37
2.036
3.534
5.57
11.27
17.96
19.32
31.33
32.62
46.7
T2
1150
1670
2950
4900
10100
17500
18600
31000
33000
48000
1000
P1
1.05
1.594
2.840
4.46
9.83
15.62
17.63
27.36
29.04
36.3
T2
1280
1900
3480
5750
12900
21900
25000
40000
43000
55000
750
P1
0.84
1.370
2.432
3.97
8.48
13.48
15.38
23.11
24.93
29.6
T2
1350
1970
3920
6650
14500
24500
28500
44500
48700
59000
500
P1
0.60
1.126
1.967
3.12
6.14
10.27
11.16
17.00
17.60
21.3
T2
1370
2350

4520

7500
15000
26800
29000
47000
49500
59500
250
1500
P1
1.24
1.728
3.019
4.93
10.07
17.1
19.62
30.2
33.22
41.3
T2
1210
1650
3050
5250
11700
20100
23300
36000
39500
52000
1000
P1
0.94
1.359
2.375
3.82
8.76
13.9
16.27
24.5
25.78
31.0
T2
1330
1890
3500
5950
14000
23500
28300
42500
44900
57500
750
P1
0.75
1.170
2.023
3.326
7.17
11.8
12.97
20.0
20.64
24.5
T2
1360
2140
3850
6650
14800
25500
28900
45000
46400
59000
500
P1
0.53
0.963
1.664
2.661
5.34
8.8
9.124
14.3
14.87
17.5
T2
1370
2520
4550
7650
15300
27500
29800
47000
48300
60000
315
1500
P1
1.05
1.65
2.55
4.05
6.4
10.5
14.0
17.0
21.5
27.0
T2
1300
2050
3450
5700
9200
16000
21000
26500
34500
44500
1000
P1
0.81
1.25
2.05
3.6
5.6
9.4
12.0
15.0
19.0
24.0
T2
1400
2250
3950
7200
11500
20000
26000
33500
44500
58000
750
P1
0.63
1.1
1.75
3.15
5.2
8.8
10.0
14.0
16.5
22.5
T2
1400
2500
4300
8100
14000
24500
28500
40000
49500
70000
500
P1
0.45
0.87
1.45
2.6
4.3
6.9
7.9
11.5
13.0
20.0
T2
1450
2800
5000
9600
16000
27000
32000
46500
56000
89000
400
1500
P1
0.95
1.45
2.3
3.9
6.0
10.0
13.0
16.5
20.5
25.5
T2
1400
2150
3600
6400
10000
17500
23000
29500
39000
50000
1000
P1
0.67
1.1
1.85
3.25
5.4
9.1
11.0
14.5
17.5
23.0
T2
1400
2350
4100
7500
13000
22500
27000
38000
47500
65000
750
P1
0.53
0.98
1.55
2.8
4.75
7.7
8.7
12.5
14.5
21.5
T2
1450
2650
4500
8400
14500
24500
28500
43000
52000
78000
500
P1
0.38
0.74
1.3
2.25
3.9
6.0
6.9
9.9
11.5
18.0
T2
1450
2800
5300
9600
17000
27500
32000
48500
58000
94000
500
1500
P1
0.82
1.2
1.85
3.55
5.6
9.6
11.5
15.5
19.0
24.0
T2
1400
2100
3600
7000
11500
20000
24500
33500
43500
57000
1000
P1
0.58
0.94
1.55
2.75
4.5
7.6
8.7
12.5
14.5
22.0
T2
1450
2300
4100
7700
13000
23000
27000
39000
47000
75000
750
P1
0.46
0.82
1.3
2.4
3.8
6.5
7.3
10.5
12.0
18.5
T2
1450
2550
4450
8600
14000
25000
28500
42000
51000
82000
500
P1
0.33
0.65
1.1
1.95
3.15
5.1
5.8
8.3
9.6
14.5
T2
1450
2800
5300
9800
16500
28000
32500
47500
58000
92000
630
1500
P1
0.64
1.15
1.7
3.1
5.0
9.0
10.5
14.5
17.0
22.5
T2
1400
2500
4100
7800
13000
24000
28500
39500
49500
69000
1000
P1
0.46
0.88
1.3
2.4
3.95
6.7
7.7
11.0
12.5
20.5
T2
1450
2750
4450
8600
14500
26000
30500
43500
53000
91000
750
P1
0.365
0.71
1.15
2.05
3.4
5.7
6.5
9.3
10.5
17.5
T2
1450
2850
5000
9500
16000
28000
33000
47500
58000
98000
500
P1
0.26
0.51
0.87
1.55
2.65
4.55
5.2
7.3
8.4
12.5
T2
1450
2900
5400
10000
17500
32000
37500
53000
64000
100000
800
1500
P1
0.54
0.96
1.55
2.7
4.5
8.1
9.3
13.0
14.5
21.5
T2
1450
2500
4400
8000
14000
25500
30000
43000
52000
79000
1000
P1
0.39
0.73
1.2
2.1
3.5
6.0
6.9
9.6
11.0
17.5
T2
1450
2650
4850
8700
15500
27000
31500
46000
55000
93000
750
P1
0.31
0.61
1.05
1.85
2.95
5.1
5.8
8.1
9.3
14.5
T2
1450
2850
5400
9800
17000
29000
34000
49500
60000
98000
500
P1
0.225
0.44
0.74
1.35
2.25
4.0
4.7
6.4
7.4
10.5
T2
1500
2900
5400
10000
17500
32500
39000
56000
67000
100000
1000
1500
P1
0.5
0.72
1.15
2.05
3.55
5.6
6.5
9.3
10.5
15.5
T2
1450
2100
3650
7000
12000
21000
24500
36000
43000
67000
1000
P1
0.36
0.58
0.93
1.6
2.8
4.45
5.1
7.0
8.1
12.0
T2
1450
2300
4150
7700
13500
23500
27000
38500
46500
74000
750
P1
0.29
0.5
0.79
1.4
2.4
3.75
4.25
6.0
0.8
10.5
T2
1450
2550
4450
8500
14500
25000
29000
41500
50000
80000
500
P1
0.21
0.415
0.65
1.15
1.95
2.95
3.4
4.75
5.4
8.2
T2
1500
2950
5200
9900
17000
27500
32000
47000
57000
91000
1250
1500
P1
0.395
0.65
0.99
1.85
3.05
5.1
5.9
8.2
9.4
15.0
T2
1450
2400
4000
7900
13500
24000
28000
40500
48500
82000
1000
P1
0.285
0.51
0.77
1.45
2.45
3.9
4.5
6.1
7.1
11.5
T2
1450
2650
4300
8700
15000
26000
30000
42500
51000
88000
750
P1
0.225
0.45
0.68
1.25
2.05
3.3
3.8
5.2
6.0
9.7
T2
1500
2950
4800
9700
16000
28000
32500
46000
56000
96000
500
P1
0.165
0.33
0.55
0.94
1.6
2.65
3.05
4.25
4.9
7.3
T2
1500
3000
,
5400
10000
17500
31500
37000
53000
64000
100000
1600
1500
P1
0.34
0.55
0.89
1.6
2.7
4.5
5.2
7.1
8.2
13.0
T2
1450
2350
4250
8000
14000
24500
29000
40500
49000
83000
1000
P1
0.25
0.44
0.7
1.25
2.15
3.5
4.0
5.4
6.2
10.0
T2
1500
2600
4600
8800
15500
27000
31500
42500
52000
90000
750
P1
0.2
0.385
0.62
1.1
1.85
2.95
3.4
4.6
5.3
8.4
T2
1500
2900
5100
9800
17000
29000
34000
47500
57000
97000
500
P1
0.145
0.29
0.47
0.81
1.4
2.35
2.75
3.85
4.35
6.2
T2
1500
3050
5400
10000
18000
32500
39000
56000
66000
100000
2000
1500
P1
0.215
0.4
0.66
1.25
2.0
3.45
3.95
5.2
6.0
10.0
T2
1150
2200
3900
7700
13000
24000
28500
38500
47000
76000
1000
P1
0.155
0.28
0.51
0.92
1.55
2.65
3.0
3.9
4.55
7.2
T2
1150
2200
4200
7900
14000
26000
30500
40500
50000
77000
750
P1
0.11
0.22
0.415
0.73
1.2
2.2
2.55
3.4
3.59
5.7
T2
1150
2200
4350
7900
14000
27500
33000
45000
55000
77000
500
P1
0.086
0.16
0.3
0.51
0.84
1.6
1.95
2.55
3.05
4.15
T2
1150
2200
4350
7900
14000
28000
34500
47000
60000
78000
2500
1500
P1
0.19
0.345
0.59
1.1
1.8
2.85
3.45
4.5
5.3
8.6
T2
1150
2200
4150
7800
13500
23500
29000
39000
48000
76000
1000
P1
0.13
0.245
0.45
0.79
1.35
2.25
2.6
3.4
4.0
7.2
T2
1150
2200
4350
7900
14000
25500
31000
41000
51000
77000
750
P1
0.105
0.195
0.35
0.62
1.05
1.85
2.25
2.95
3.45
4.9
T2
1150
2200
4350
7900
14000
26500
33500
45500
56000
77000
500
P1
0.076
0.14
0.255
0.45
0.72
1.3
1.7
2.15
2.6
3.55
T2
1150
2200
4350
7900
14000
26500
34500
47000
60000
78000
3150
1500
P1
0.150
0.273
0.438
0.818
1.269
2.647
3.483
4.12
5.27
6.93
T2
900
1700
3150
5920
10150
21800
30100
38500
49200
67200
1000
P1
0.105
0.194
0.313
0.588
0.895
1.847
2.436
2.89
3.70
5.02
T2
910
1730
3200
5960
10300
21900
30300
39000
49600
67600
750
P1
0.082
0.151
0.247
0.453
0.706
1.453
1.916
2.30
2.95
3.85
T2
915
1740
3230
5980
10400
21950
30400
39200
49800
67800
500
P1
0.058
0.107
0.174
0.314
0.498
1.023
1.346
1.61
2.07
2.71
T2
920
1750
3250
6000
10500
22000
30500
39500
50000
68000
3550
1500
P1
0.415
0.730
1.14
2.23
3.00
3.60
4.60
6.10
T2
3200
5940
10250
21850
30200
38700
49400
67300
1000
P1
0.296
0.521
0.81
1.59
2.11
2.56
3.28
4.32
T2
3230
5970
10350
21900
30350
39100
49700
67700
750
P1
0.227
0.404,
0.63
1.25
1.65
2.00
2.48
3.35
T2
3240
5990
10450
21950
30450
39300
49900
67800
500
P1
0.156
0.281
0.45
0.88
1.16
1.40
1.79
2.35
T2
3250
6000
10500
22000
30500
39500
50000
68000

 表2、GCWU、GCWO及GCWS減速器的額定輸入功率P1和額定輸出轉矩T2
公稱
傳動比
i
輸入轉速n1
(r/min)
低速級中心距a(㎜)
100
125
160
200
250
315
355
400
450
500
               額定輸入功率P1   kW;      額定輸出轉矩T2 N.m
35.5
1500
P1
4.02
7.1
12.3
19.8
35.8
57.0
67.0
88.0
112.0
139.0
T2
770
1400
2480
4080
7500
12100
13500
18900
24000
30200
1000
P1
3
5.75
9.8
14.8
27.7
46.7
57.5
78.0
105
126
T2
840
1610
2750
4400
8500
14500
17000
24700
33500
40400
750
P1
2.4
4.54
7.8
12.3
23
38.7
49.5
68
87
110
T2
870
1670
2990
4800
9100
15500
19000
28000
36000
46200
500
P1
1.75
3.3
6
9.4
17
28.8
37.5
51
63
85
T2
920
1730
3320
5400
9800
17000
21000
31000
38000
52500
  40
1500
P1
3.7
6.6
11
18
33
51
61
85
101
125
T2
810
1450
2600
4200
7800
12500
14000
21000
25000
31500
1000
P1
2.7
5.0
8.2
13
24.5
42.5
53
77
95
120
T2
870
1750
2800
4500
8700
15000
18000
28000
34500
43500
750
P1
2.25
4.1
6.7
10.5
19.5
34
43.5
62
77
105
T2
910
1850
3000
4850
9200
16000
19500
29500
37000
49500
500
P1
1.05
3
5.1
8.2
14.5
25.5
32.5
46
56
75
T2
1050
1650
3350
5500
9900
17500
21500
32000
39000
53000
  45
1500
P1
3.4
6.1
10.3
16.5
31
49.5
59
83
99
125
T2
820
1500
2650
4300
8200
13500
15000
22500
27000
34000
1000
P1
2.5
4.65
7.5
12
22.5
38.5
48
71
87
115
T2
880
1650
2850
4650
8800
15500
18500
28500
35500
46500
750
P1
2
3.75
6.2
9.7
18
31
40
56
70
95
T2
920
1750
3100
5000
9300
16500
20000
30000
37500
51000
500
P1
1.45
2.75
4.8
7.7
13.5
23.0
29.5
42
51
68
T2
980
1900
3500
5800
10000
18000
22000
33000
40500
54000
50
1500
P1
3.1
5.6
9.8
15.5
29.5
48.5
58
81
97
120
T2
840
1550
2700
4300
8300
14000
16000
23500
28500
35500
1000
P1
2.25
4.25
7.2
11
21.5
36.5
46.5
67
83
110
T2
900
1700
2900
4700
8900
15500
19000
29000
36000
48000
750
P1
1.8
3.35
6
9.4
17
29.5
38.5
54
67
90
T2
940
1800
3200
5100
9400
16500
20500
30500
38000
51000
500
P1
1.3
2.5
4.65
7.4
13
22
28
39.5
48.5
65
T2
1000
1950
3650
5900
10500
18000
22000
33500
41000
55000

      56
1500
P1
2.9
5.3
8.7
13.5
26
44.5
55
79
93
120
T2
860
1600
2750
4450
8500
14500
17000
26500
31500
40500
1000
P1
2.1
3.95
6.6
10
19
33
42.5
59
73
100
T2
920
1750
3050
4850
9200
16000
19500
29500
37000
50000
750
P1
1.65
3.2
5.6
8.6
15.5
27
34.5
48.5
59
80
T2
960
1850
3400
5400
9700
17000
21000
31500
38500
53000
500
P1
1.2
2.35
4.2
6.8
11.5
20
26
35.5
43
58
T2
,
,
1000
2, 000
3750
6300
11000
19000
23000
34500
42000
57000
表2(續)   GCWU、GCWO及GCWS減速器的額定輸入功率P1和額定輸出轉矩T2
公稱
傳動比
i
輸入轉速n1
(r/min)
低速級中心距a(㎜)
100
125
160
200
250
315
355
400
450
500
                額定輸入功率P1   kW;      額定輸出轉矩T2 N.m
63
1500
P1
2.55
4.7
8.1
12.5
24
40.5
51
74
88
115
T2
880
1650
2800
4550
8700
15000
18000
28000
33500
44000
1000
P1
1.85
3.45
6.2
9.7
17.5
30.5
39.5
55
68
91
T2
940
1800
3200
5100
9400
16500
20500
30500
38000
50000
750
P1
1.5
2.75
5.2
8.1
14
25.5
31.5
44
56
73
T2
990
1850
3450
5600
10000
18000
21500
32500
41000
53000
500
P1
1.05
2.05
3.9
6.4
11
18.5
24
33
40.5
54
T2
1050
2050
3850
6600
11000
19500
24000
35500
44000
59000
  71
1500
P1
2.3
4.35
7.5
12
22
37.5
47.5
69
83
115
T2
900
1700
2900
4750
8900
15500
19000
28000
34000
48000
1000
P1
1.7
3.15
5.9
9
16
28
36
52
64
84
T2
960
1850
3300
5300
9700
17500
21000
31000
39000
53000
750
P1
1.35
2.55
4.85
7.5
13
23.5
29
41.5
52
67
T2
1000
1900
3600
5800
10500
19000
22500
33000
41500
55000
500
P1
0.98
1.9
3.65
6
9.8
17.5
22
31.5
37.5
50
T2
1050
2100
3950
6800
11500
21000
24500
36500
44000
61000
  80
1500
P1
2.1
3.95
6.9
11
20
35.5
45.5
63
78
105
T2
920
1750
2950
4900
9100
16000
19500
29000
36000
50000
1000
P1
1.55
2.85
5.4
8.2
14.5
26.5
34.5
46.5
58
75
T2
980
1850
3400
5500
9800
17500
21500
31500
40000
53000
750
P1
1.25
2.3
4.45
6.9
12
22
28
37
46.5
61
T2
1050
2000
3700
6100
10500
19000
23000
33500
42500
56000
500
P1
0.88
1.7
3.3
5.5
9.4
17
21
28.5
34.5
45.5
T2
1100
2100
4050
7000
12500
21500
25500
38000
46000
62000
90
1500
P1
2
3.8
6.4
10
18
32
42
58
72
99
T2
930
1800
3050
4950
9300
16000
20000
29500
36500
51000
1000
P1
1.45
2.75
5
7.8
13.5
24.5
31
43.5
55
71
T2
990
1900
3450
5600
10000
17500
22000
32500
41500
54000
750
P1
1.15
2.2
4.05
6.7
11.5
20
25
35.5
43.5
58
T2
1050
2000
3750
6300
11000
19500
23500
34500
43000
58000
500
P1
0.84
1.6
3
5.2
8.8
15.5
19
27
33
43
T2
1100
2150
4100
7200
12500
22000
26000
39000
48000
64000

      100
1500
P1
1.9
3.35
5.7
8.9
16.5
29
37
54
67
87
T2
900
1650
2800
4550
8500
15500
19000
29000
37000
47000
1000
P1
1.4
2.5
4.25
6.7
12
21
27
38.5
48
62
T2
980
1750
3050
4950
9100
16000
20000
30500
38000
50000
750
P1
1.15
2.2
3.6
5.6
9.7
17
22
31
38.5
50
T2
1050
1950
3350
5400
9600
17000
21500
32500
40000
53000
500
P1
0.85
1.65
2.9
4.45
7.4
13
16.5
23
28.5
37
T2
1100
2020
3950
6200
10500
19000
23000
34500
43000
57000
表2(續)  GCWU、GCWO及GCWS減速器的額定輸入功率P1和額定輸出轉矩T2
公稱
傳動比
i
輸入轉速n1
(r/min)
低速級中心距a(㎜)
100
125
160
200
250
315
355
400
450
500
                額定輸入功率P1   kW;      額定輸出轉矩T2 N.m
112
1500
P1
1.75
3.25
5.1
8.1
14.5
25.5
33.5
47.5
59
76
T2
920
1700
2900
4650
8700
15500
19500
29500
37500
48000
1000
P1
1.35
2.45
3.9
6.1
11
19
24.5
34.5
42
55
T2
1000
1850
3150
5100
9400
16500
20500
31500
39000
51000
750
P1
1.1
2
3.3
5.2
8.7
15.5
20
27.5
33.5
44.5
T2
1050
1950
3500
5700
9900
17500
22000
33000
41000
54000
500
P1
0.8
1.5
2.65
4.15
6.7
12
15
21
25
33.5
T2
1100
2100
4050
6600
11000
20000
24000
36000
44500
59000
 125
1500
P1
1.55
2.8
4.8
7.4
13
23.5
30
43.5
54
69
T2
950
1700
3000
4750
8900
15500
19500
30000
38000
48500
1000
P1
1.2
2.15
3.65
5.8
10
17
22
31.5
39
51
T2
1050
1900
3250
5400
9600
17000
21000
32000
40500
53000
750
P1
0.97
1.75
3.15
4.8
8.2
14.5
18
25.5
31.5
41
T2
1100
2000
3650
5900
10500
18500
22500
33500
42000
55000
500
P1
0.71
1.3
2.5
3.8
6.4
11
14
20
23.5
31.5
T2
1150
2150
4200
6700
11500
21000
25000
38000
45500
61000
    140
1500
P1
1.45
2.55
4.5
6.8
13
21.5
27.5
40.5
51
63
T2
970
1750
3100
4950
9100
16500
20000
30500
39000
50000
1000
P1
1.1
1.95
3.45
5.4
9.3
16
20.5
30
37
47
T2
1050
1950
3450
5600
10000
18000
21500
32500
41000
54000
750
P1
0.89
1.6
3
4.5
7.8
13.5
17
24
29.5
37.5
T2
1100
2050
3900
6100
11000
19500
23500
34500
43000
57000
500
P1
0.65
1.2
2.3
3.6
6
10.5
13
18.5
22
28.5
T2
1150
2200
4250
7100
12000
21500
26500
38500
46500
63000
160
1500
P1
1.35
2.35
4.15
6.3
11.5
20.5
26
36
45.5
58
T2
1000
1800
3150
5100
9400
16500
20000
30500
39500
50000
1000
P1
0.99
1.8
3.25
5
8.6
15
19.5
27
32.5
42.5
T2
1050
2000
3550
5800
10500
18000
22000
33500
41500
55000
750
P1
0.81
1.45
2.8
4.15
7.1
13
16
22
26.5
34.5
T2
1150
2100
4000
6300
11000
20000
23500
36000
43500
58000
500
P1
0.59
1.05
2.1
2.35
5.6
9.8
12.5
17
20
26.5
T2
1200
2250
4350
7300
12500
22000
27000
40500
48000
64000

      180
1500
P1
1.25
2.3
3.8
6
10.5
18.5
23.5
33.5
42
54
T2
1000
1850
3250
5200
9700
17000
20500
31000
39500
52000
1000
P1
0.94
1.75
3.1
4.7
7.9
14
17.5
25.5
30.5
40.5
T2
1100
2050
3800
5900
10500
18500
22500
34000
42000
57000
750
P1
0.77
1.4
2.55
4.05
6.8
12
14.5
21
25
33
T2
1150
2150
4050
6600
11500
20500
24500
37000
44500
60000
500
P1
0.56
1
1.9
3.25
5.4
9.1
11.5
16
19
25
T2
1200
2250
4400
7700
13500
23000
28000
41500
50000
66000
表2(續)   GCWU、GCWO及GCWS減速器的額定輸入功率P1和額定輸出轉矩T2
公稱
傳動比
i
輸入轉速n1
(r/min)
低速級中心距a(㎜)
100
125
160
200
250
315
355
400
450
500
                額定輸入功率P1   kW;      額定輸出轉矩T2 N.m
200
1500
P1
1.15
2.05
3.6
5.5
9.9
17
21
30
37
50
T2
1050
1950
3350
5500
10000
17500
21000
32500
40000
54000
1000
P1
0.84
1.55
2.95
4.3
7.5
13
16.5
23
27.5
37
T2
1100
2100
3950
6300
11000
19500
23500
35500
43500
57000
750
P1
0.68
1.25
2.4
3.7
6.4
11
13.5
19
22.5
T2
1150
2150
4150
7000
12000
21500
25500
38500
46000
62000
500
P1
0.5
0.9
1.8
2.95
5
8.5
10.5
15
17.5
23
T2
1200
2300
4450
8100
14000
24000
29000
44000
53000
68000
 224
1500
P1
1.1
1.95
3.35
5.3
9.1
15.5
20
28.5
35
45
T2
1050
1950
3500
5600
10000
17500
21500
33000
41000
55000,
1000
P1
0.8
1.45
2.65
4.1
6.9
12.5
15.5
21.5
26
33.5
T2
1100
2100
4000
6400
11500
20000
24000
36000
44000
59000
750
P1
0.64
1.15
2.15
3.55
6
10.5
13
18
21
27.5
T2
1150
2200
4250
7100
12500
22000
26500
39500
46500
63000
500
P1
0.47
0.86
1.65
2.8
4.65
8
10
14.5
16.5
21
T2
1200
2350
4550
8100
14500
24500
29500
46000
55000
70000
    250
1500
P1
0.85
1.55
3
4.95
8.7
14.5
19
26.5
32
40.5
T2
910
1750
3300
5800
10500
18000
23500
34500
43000
51000
1000
P1
0.63
1.15
2.25
3.85
6.5
11.5
14.5
20.5
24.5
30
T2
970
1850
3550
6600
11000
20500
26500
38000
48000
54000
750
P1
0.51
0.94
1.85
3.15
5.3
9.6
12.5
16.5
20
24.5
T2
1000
1900
3750
7000
12000
22000
29000
40500
51000
58000
500
P1
0.375
0.69
1.35
2.3
4.05
7.1
9.3
12.5
14.5
18.5
T2
1050
2050
3900
7300
13000
23500
32000
43000
54000
63000
280
1500
P1
0.82
1.5
2.75
4.7
7.9
14
18.5
25.5
30.5
36.5
T2
920
1750
3400
5900
10500
19000
25000
35000
44000
52000
1000
P1
0.6
1.1
2.05
3.7
6
11
14
19.5
23.5
27
T2
980
1850
3650
6600
11500
21500
27500
38500
49000
56000
750
P1
0.495
0.89
1.65
3
4.9
9.1
12
15.5
19
22.5
T2
1050
1950
3800
7100
12000
23000
30500
41000
52000
60000
500
P1
0.36
0.66
1.2
2.2
3.65
6.7
8.7
11.5
14
17.5
T2
1050
2050
4000
7400
13000
24000
32500
43000
55000
67000

      315
1500
P1
1.95
3.6
5.67
11
16.5
19
24
33
T2
2650
5000
8400
17400
24500
29500
38000
54000
1000
P1
1.5
2.6
4
9.8
12.5
14
17.8
25
T2
2800
5300
8800
18900
27000
32000
41500
60000
750
P1
1.17
2.15
3.3
7
10.4
12
15
21
T2
2900
5460
9100
19500
28000
33500
43500
62500
500
P1
0.79
1.55
2.4
5.5
7.5
8.8
11.1
15
T2
3030
5660
9500
20800
29000
35500
46000
64500




































































                                       蘇ICP備11028451號-1
