一 概述
該系列換向器有SPL、SPS和SPV型,SPL用于減速傳動,SPS用于增速傳動,SPV為換向器串聯時選用。齒輪采用低碳合金鋼,齒面滲碳淬硬。
圓錐齒輪換向器有如下特點:
1 使用壽命長、輸入功率與換向器重量之比大。
2 運轉平穩,噪音低,傳動效率高(達95%~98%)。
3 弧齒錐齒輪的彎曲強度比直齒高,它還可用于高速傳動。
4 根據換向器的承載能力要求,有8種規格的換向器可供選擇。
5 箱體為立方體,箱體的六個面中都加工了安裝螺紋盲孔,使得換向器的安裝靈活、方便。
6 箱體六個安裝面的安裝尺寸統一,弧齒錐齒輪換向器的公稱傳動比有1,1.5,2,3,4,5可供選擇,大的傳動比須進行特殊設計。在速比為1:1時規定了弧齒錐齒輪的大端分度圓直徑,在速比為2:1范圍內可傳遞較大的功率(特殊設計),軸的支撐為兩只圓錐滾子軸承,若運轉條件較好和有較好的輪齒接觸斑點,且保養適當,可實現正反方向運轉(訂貨時注明是否正反方向運轉)。
該系列換向器齒輪為弧齒錐齒輪;齒輪采用浸油潤滑;機體材料為灰鑄鐵;公稱傳動比為:SPL型為1,1.5,2,3,4,5;SPV型為1,1.5,2,3,4,5;SPS型為1.5,2。
如果換向器的發熱功率大于換向器的許用熱功率,則需采用輔助冷卻措施,如增加散熱片、增加冷凝器、采用循環油強制冷卻等。采取這些措施須在訂貨中注明。
二 用途和適用范圍
該系列換向器適用于起重、運輸、冶金、礦山、化工、輕工等各種機械設備的傳動機構中。其工作條件應符合下列要求:
a) 高速軸最高轉速不大于1500r/min。
b) 工作環境溫度為-40~+50℃。低于0℃時,啟動前潤滑油應加熱。

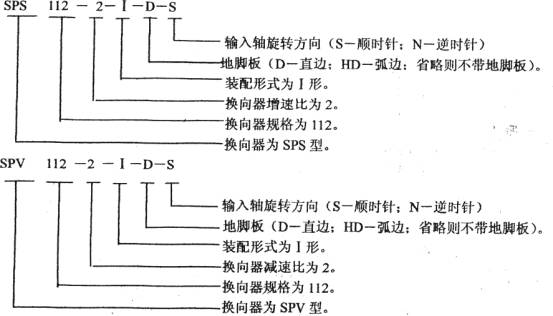

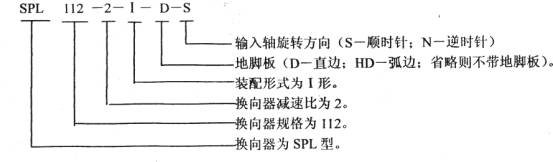

三 換向器型號和標記

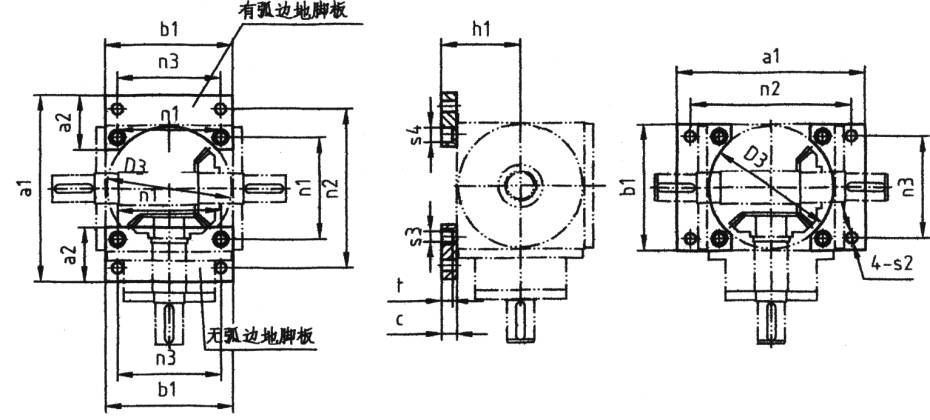

帶圓弧的地腳板可安裝在換向器的任意面,無圓弧的地腳板只能安裝在換向器的平坦面。
換向器地腳板尺寸和重量 單位:mm
規格 |
a1 |
a2 |
b10-0.5
|
c |
D3 |
h1 |
n1 |
n2 |
n3 |
s2 |
s3 |
s4 |
t |
螺栓 |
重量 |
有弧邊 |
無弧邊 |
27 |
82 |
25 |
74 |
10 |
53 |
37 |
44 |
68±0.2 |
60 |
5.5 |
5.3 |
9 |
6 |
M5×12 |
0.2 |
0.3 |
44 |
145 |
45 |
90 |
12 |
88 |
57 |
72 |
125±0.2 |
72 |
6.6 |
6.4 |
10.4 |
7 |
M6×16 |
0.6 |
0.8 |
55 |
168 |
50 |
110 |
15 |
108 |
70 |
88 |
146±0.2 |
88 |
9 |
8.4 |
13.5 |
9.5 |
M8×18 |
0.9 |
1.2 |
77 |
208 |
60 |
140 |
20 |
135 |
90 |
110 |
178±0.2 |
110 |
11 |
10.5 |
16.5 |
11.5 |
M10×25 |
1.9 |
2.5 |
96 |
250 |
70 |
170 |
20 |
165 |
105 |
134 |
215±0.2 |
134 |
14 |
13 |
19 |
14 |
M12×25 |
2.7 |
3.5 |
112 |
310 |
90 |
210 |
25 |
205 |
130 |
170 |
265±0.3 |
170 |
18 |
17 |
25 |
18 |
M16×30 |
5.2 |
7 |
135 |
345 |
100 |
240 |
25 |
235 |
145 |
190 |
295±0.3 |
190 |
18 |
17 |
25 |
18 |
M16×30 |
6.5 |
9 |
155 |
385 |
100 |
280 |
25 |
275 |
165 |
220 |
335±0.3 |
220 |
18 |
17 |
25 |
18 |
M16×30 |
7.8 |
10.5 |
注:建議地腳板與找向器聯接的螺栓加鎖緊墊圈或其它鎖緊裝置。 |

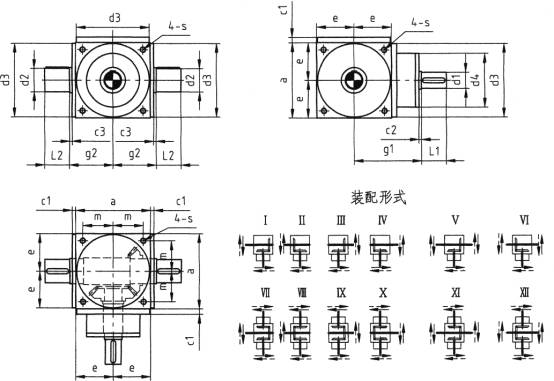

SPL型換向器的外形和連接尺寸
SPL型換向器的外形連接尺寸、重量、潤滑油量
單位:mm
規格 |
a |
c1 |
c2 |
c3 |
i=1~2 |
i=3 |
i=4 |
i=5 |
d2 js6 |
d1 js6 |
L1 |
d1 js6 |
L1 |
d1 js6 |
L1 |
d1 js6 |
d4 |
27 |
54 |
8 |
2 |
2 |
11 |
23 |
11 |
23 |
- |
- |
- |
- |
11 |
44 |
90 |
10 |
2 |
2 |
18 |
35 |
16 |
30 |
11 |
23 |
11 |
23 |
18 |
55 |
110 |
10 |
2 |
2 |
22 |
40 |
20 |
35 |
16 |
30 |
14 |
25 |
22 |
77 |
140 |
10 |
2 |
2 |
32 |
50 |
26 |
45 |
20 |
35 |
16 |
30 |
32 |
96 |
170 |
12 |
2 |
2 |
40 |
60 |
32 |
50 |
26 |
45 |
22 |
40 |
40 |
112 |
210 |
15 |
2 |
2 |
45 |
70 |
38 |
55 |
32 |
50 |
30 |
50 |
45 |
135 |
240 |
15 |
2 |
2 |
55 |
85 |
45 |
70 |
38 |
55 |
35 |
55 |
55 |
155 |
280 |
15 |
2 |
2 |
60 |
110 |
50 |
80 |
45 |
70 |
42 |
70 |
60 |
規格 |
d3h7 |
L2 |
i=1~3 |
i=4~5 |
e |
g1 |
g2 |
m |
s |
重量
kg |
油量
1 |
d4 |
d4 |
27 |
53 |
23 |
53 |
- |
27 |
72 |
37 |
22 |
M5 |
2 |
0.1 |
44 |
88 |
35 |
72 |
62 |
45 |
95 |
57 |
36 |
M6 |
6 |
0.2 |
55 |
108 |
40 |
81 |
72 |
55 |
110 |
67 |
44 |
M18 |
10 |
0.3 |
77 |
135 |
50 |
98 |
81 |
70 |
130 |
82 |
55 |
M10 |
20 |
0.4 |
96 |
165 |
60 |
118 |
98 |
85 |
155 |
100 |
67 |
M12 |
32 |
1 |
112 |
205 |
70 |
128 |
110 |
105 |
190 |
122 |
85 |
M16 |
60 |
2 |
135 |
235 |
85 |
138 |
120 |
120 |
215 |
137 |
95 |
M16 |
75 |
2.5 |
155 |
275 |
110 |
150 |
135 |
140 |
250 |
157 |
110 |
M16 |
115 |
3 |
注:
1)軸d2可作為輸入端,此時,SPL型換向器在許用速度范圍內可作增速傳動
2)如果數只換向器串連使用,建議首選SPV型
3)訂貨時,請指明地腳螺紋孔位置 |

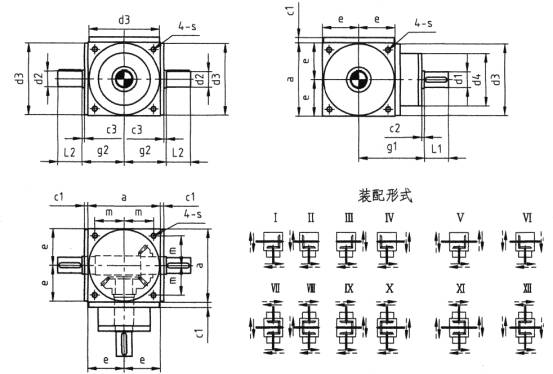

SPS型換向器的外形和連接尺寸
SPS型換向器的外形連接尺寸、重量、潤滑油量 單位:mm
規格 |
a |
c1 |
c2 |
c3 |
軸入軸 |
i=1:1.5 |
i=1:2 |
d1 js6 |
L1 |
d2 js6 |
L2 |
d2 js6 |
L2 |
44 |
90 |
10 |
2 |
2 |
18 |
35 |
16 |
30 |
14 |
25 |
55 |
110 |
10 |
2 |
2 |
22 |
40 |
20 |
35 |
18 |
35 |
77 |
140 |
10 |
2 |
2 |
32 |
50 |
28 |
45 |
24 |
40 |
96 |
170 |
12 |
2 |
2 |
40 |
60 |
38 |
55 |
28 |
45 |
112 |
210 |
15 |
2 |
2 |
45 |
70 |
45 |
70 |
38 |
55 |
135 |
240 |
15 |
2 |
2 |
55 |
85 |
55 |
85 |
45 |
70 |
155 |
280 |
15 |
2 |
2 |
60 |
110 |
60 |
110 |
50 |
80 |
規格 |
d3h7 |
d4 |
e |
g1 |
g2 |
m |
s |
重量
kg |
油量
1 |
44 |
88 |
72 |
45 |
95 |
57 |
36 |
M6 |
6 |
0.2 |
55 |
108 |
81 |
55 |
110 |
67 |
44 |
M8 |
10 |
0.3 |
77 |
135 |
98 |
70 |
130 |
82 |
55 |
M10 |
20 |
0.4 |
96 |
165 |
118 |
85 |
155 |
100 |
67 |
M12 |
32 |
1 |
112 |
205 |
128 |
105 |
190 |
122 |
85 |
M16 |
60 |
2 |
135 |
235 |
138 |
120 |
215 |
137 |
95 |
M16 |
75 |
2.5 |
155 |
275 |
150 |
140 |
250 |
157 |
110 |
M16 |
115 |
3 |
注:d2可作為輸入端,此時SPS型換向器在許用速度范圍內可作換向傳動 |

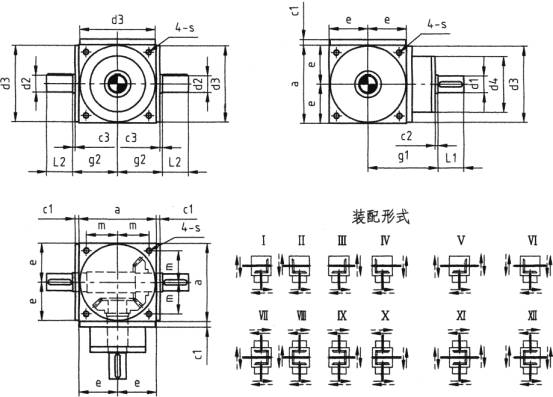

SPV型換向器的外形和連接尺寸 (輸出軸加強型)
SPV型換向器,可通過加強的整軸d2傳遞更大扭矩,特別推薦該型號換向器作為多只串連且每只換向器通個輸入軸d1輸入扭矩的場合使用,另外,SPV型換向器還可用在輸出軸d2承受一定徑向力的場合。
SPV型換向器的外形連接尺寸、重量、潤滑油量 單位:mm
規格 |
a |
c1 |
c2 |
c3 |
i=1~2 |
i=3 |
i=4 |
i=5 |
d2 js6 |
d1 js6 |
L1 |
d1 js6 |
L1 |
d1 js6 |
L1 |
d1 js6 |
d4 |
44 |
90 |
10 |
2 |
2 |
18 |
35 |
16 |
30 |
11 |
23 |
11 |
23 |
24 |
55 |
110 |
10 |
2 |
2 |
22 |
40 |
20 |
35 |
16 |
30 |
14 |
25 |
28 |
77 |
140 |
10 |
2 |
2 |
32 |
50 |
26 |
45 |
20 |
35 |
16 |
30 |
40 |
96 |
170 |
12 |
2 |
2 |
40 |
60 |
32 |
50 |
26 |
45 |
22 |
40 |
50 |
112 |
210 |
15 |
2 |
2 |
45 |
70 |
38 |
55 |
32 |
50 |
30 |
50 |
60 |
135 |
240 |
15 |
2 |
2 |
55 |
85 |
45 |
70 |
38 |
55 |
35 |
55 |
70 |
155 |
280 |
15 |
2 |
2 |
60 |
110 |
50 |
80 |
45 |
70 |
42 |
70 |
80 |
規格 |
L2 |
d3h7 |
i=1~3 |
i=4~5 |
e |
g1 |
g2 |
m |
s |
重量
kg |
油量
1 |
d4 |
d4 |
44 |
45 |
88 |
72 |
62 |
45 |
95 |
57 |
36 |
M6 |
6 |
0.2 |
55 |
50 |
108 |
81 |
72 |
55 |
110 |
67 |
44 |
M8 |
10 |
0.3 |
77 |
60 |
135 |
98 |
81 |
70 |
130 |
82 |
55 |
M10 |
20 |
0.4 |
96 |
80 |
165 |
118 |
98 |
85 |
155 |
100 |
67 |
M12 |
32 |
1 |
112 |
110 |
205 |
128 |
110 |
105 |
190 |
122 |
85 |
M16 |
60 |
2 |
135 |
120 |
235 |
138 |
120 |
120 |
215 |
137 |
95 |
M16 |
75 |
2.5 |
155 |
130 |
275 |
150 |
135 |
140 |
250 |
157 |
110 |
M16 |
115 |
3 |
